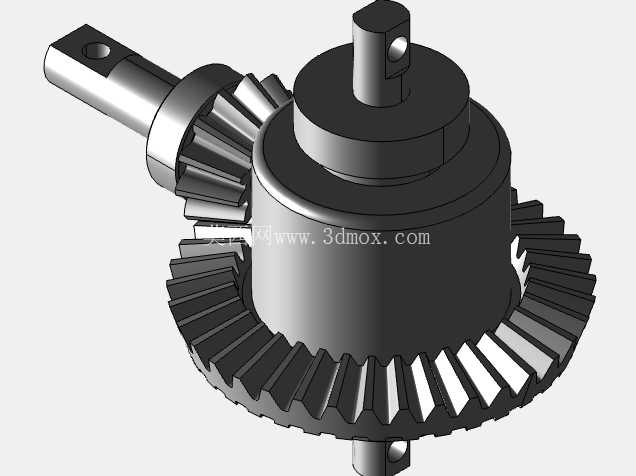

Traxxas遥控车带小齿轮前后差速器结构

　　这套差速结构主要适配1/10比例Traxxas系列遥控越野、短卡车型的前后桥传动位，是RC模型传动系统里负责左右轮转速差补偿的核心部件，在车辆过弯、颠簸路面行驶时，能自动调整两侧输出轴的转速差，避免轮胎打滑拖滞，同时把主传动输入的扭矩按路面附着情况分配到两侧车轮，保证车辆行驶的循迹性与动力输出平顺性。从结构设计来看，整套组件集成了主动锥齿轮与差速器本体，输入轴端的小锥齿轮和差速壳外圈的大从动锥齿轮直接啮合，省去了额外的中间传动齿轮组，既压缩了轴向安装空间，也减少了传动环节的功率损耗，很适合RC模型这类对安装尺寸、传动效率要求都比较苛刻的小型设备场景。

　　差速器内部采用十字轴加行星锥齿轮的经典差速结构，差速壳为分体式设计，通过周向定位止口配合螺栓锁紧，既保证内部齿轮的安装定位精度，也方便后期拆解维护、更换磨损的齿轮零件；两侧输出轴采用扁位加销孔的连接结构，和车轮传动接杯配合时能传递更大的扭矩，避免大油门起步、飞坡落地时出现连接打滑、轴头剪切断裂的问题。从安装边界来看，整套组件的轴向总长度适配Traxxas原厂前后桥的桥壳内腔尺寸，大锥齿轮的分度圆直径、齿厚参数和原厂传动比完全匹配，输入轴的轴径、伸出长度和桥壳上的轴承安装位同轴度公差控制在0.02mm以内，替换原厂件时不需要额外打磨桥壳或者调整齿轮啮合间隙，直接按照原厂装配流程装入即可，啮合侧隙能保持在合理区间，不会出现扫齿、传动异响的问题。

　　设计过程中对锥齿轮的齿形做了针对性优化，齿面采用等变位修形，在模型车大扭矩瞬时输出的工况下，齿面接触应力分布更均匀，不会出现齿端局部应力集中导致的崩齿问题；差速壳的外圈做了环形减重槽设计，在保证壳体结构强度、满足齿轮安装定位刚度要求的前提下，尽可能降低旋转件的转动惯量，让传动响应更灵敏，油门加减时的传动迟滞更小。实际装车使用时，这套差速结构可以兼容不同粘度的差速油，通过更换不同粘度的硅油就能调整差速器的锁止特性：前桥换高粘度差速油可以提升出弯时的动力传递效率，减少前轮打滑；后桥换低粘度差速油可以提升过弯时的车尾跟随性，满足不同赛道、不同驾驶风格的调校需求。

　　输入轴端采用双轴承支撑结构，两个轴承分别布置在小锥齿轮的前后侧，能抵消锥齿轮啮合时产生的轴向分力，避免大负载下轴系出现窜动，保证齿轮啮合位置始终处于设计的最佳接触区，延长整套传动组件的使用寿命。差速壳上的行星齿轮轴安装孔采用过盈配合设计，装配时不需要额外打胶固定，就能避免行星齿轮轴在大负载冲击下出现窜动脱出的问题，行星齿轮和半轴齿轮的背面都设计有耐磨垫片，长时间运转下能减少齿轮背面和差速壳之间的磨损，维持差速动作的平顺性，不会出现差速卡滞、转弯时车轮跳动的问题。整套结构的所有配合面都做了公差匹配设计，轴承安装位的轴径公差采用k6过渡配合，既保证轴承内圈和轴的连接牢固度，也方便压装和后期拆卸更换；齿轮和轴的连接采用D型轴孔配合，不需要额外的键连接就能传递足够的扭矩，也简化了装配流程，很适合RC模型这类小尺寸传动部件的批量装配与后期玩家自行维护更换。
