乐高机械组轴销连接结构件

这类轴销连接构件是模块化拼装机械结构里的核心受力连接件，主要承担不同功能积木模块之间的扭矩传递、角度定位以及可拆卸式紧固作用，在各类桌面级机械拼装教具、创客DIY机械原型、小型模块化传动实验装置中应用十分广泛。从实际使用场景来看，这类连接件既可以作为传动臂的铰接支点，实现两个构件间的定角度摆动，也可以作为轴类零件的转接座，将不同直径的传动输出轴与功能模块做刚性连接，甚至在部分需要快拆的模块化机械结构里，还能充当快锁接头，无需额外紧固件就能实现模块间的快速拆装与定位。

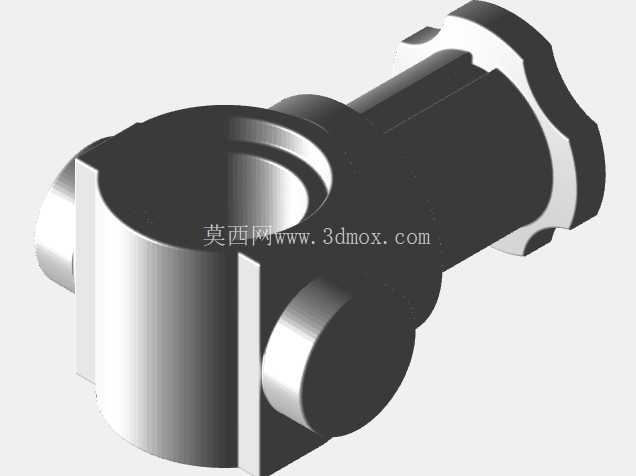

从结构设计逻辑来看，该构件采用了一体化的异形腔体结构，主体部分的大直径筒状腔体用于容纳轴销的锁紧弹片，内壁做了对应卡扣的限位卡槽，当轴销插入后，弹片卡入卡槽即可实现轴向定位，避免传动过程中轴销脱出；侧面延伸出的带凸缘轴套结构，用于和相邻积木的孔位做配合，凸缘的厚度刚好匹配标准积木的安装面间隙，装配后不会出现轴向窜动。构件两端的异形切边是为了适配乐高机械组的标准安装孔位，切边的角度和尺寸严格匹配积木孔的内轮廓，插入后可以限制周向转动，保证扭矩传递过程中连接部位不会打滑。

从安装边界与配合尺寸来看，该构件的主体外径适配标准机械组积木的梁类零件安装孔间距，横向轴套的中心高与标准积木孔的中心距完全一致，装配时不需要额外调整位置，直接对准孔位按压即可完成安装。构件的所有棱边都做了微小的倒角处理，既避免安装时锐边刮伤零件表面，也能在插入孔位时起到导向作用，降低装配难度。腔体内部的卡槽位置经过反复校核，当标准长度的轴销插入后，轴销的露出长度刚好匹配相邻零件的安装深度，不会出现轴销过长顶起零件、或是过短导致连接松脱的问题。

从功能特性上看，该连接件同时具备刚性连接和铰接两种使用状态：当插入光滑轴销时，构件可以绕轴销做定角度转动，适合作为机械臂、连杆机构的铰接点；当插入带十字槽的锁紧轴销时，构件与轴销之间形成周向固定，可传递一定的扭矩，适合作为传动杆、摇臂的固定连接座。构件的壁厚经过优化，在保证结构强度、满足反复拆装不发生塑性变形的前提下，尽可能控制了整体重量，不会给小型传动机构带来额外的负载。

在实际建模过程中，这类零件的尺寸公差控制是重点，所有配合面的尺寸公差都控制在0.02mm以内，保证和标准积木零件配合时既不会过紧导致拆装困难，也不会过松导致连接间隙过大、传动精度下降。外轮廓的曲面过渡采用了G1连续设计，避免应力集中，在承受一定冲击载荷时不会出现断裂问题。侧面的凸缘结构不仅起到安装定位的作用，还能增加构件与安装面的接触面积，分散连接部位的应力，延长零件的使用寿命。
