乐高4x4楔形拼接积木板结构设计

日常接触积木类拼装结构的设计工作时，这类4x4规格的楔形板属于斜向搭建场景里的高频适配零件，很多做积木MOC设计、教具结构开发的从业者，都会把这类零件作为斜向过渡、边角收边的核心选型件。从实际使用场景来看，这类楔形板最常出现在建筑类积木模型的斜屋顶搭建、载具类模型的楔形车头/机翼修型、机械组积木的斜向支撑结构里，相比标准方形积木板，它的斜边轮廓能让拼装完成的结构摆脱生硬的直角边界，还原现实物体的斜面特征，比如做小型飞机的机翼前缘、房屋的坡屋面挑边、赛车的楔形车头导流面时，不用额外叠加多块不同厚度的薄板做阶梯式修型，单块零件就能实现顺滑的斜向轮廓过渡，大幅减少拼装时的零件用量，同时让整体结构的外表面更整洁。

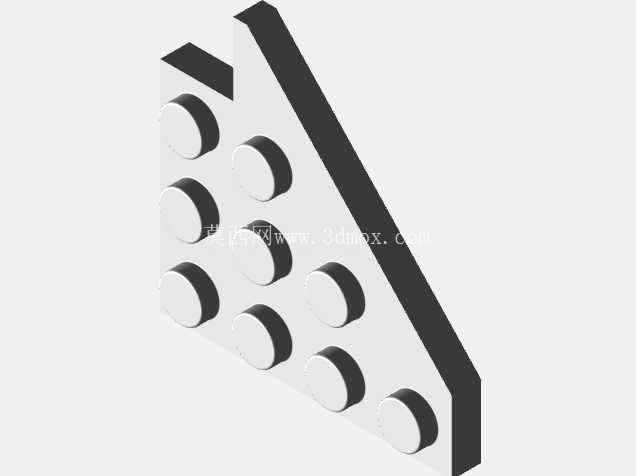

从结构设计思路来看，这款楔形板的主体轮廓是直角三角形切边结构，直角边对应标准4x4积木板的两个相邻侧边，斜边做了等厚的直边处理，板身厚度和标准乐高基础板保持一致，保证和其他标准积木堆叠时的层间高度匹配。板面上的凸点排布完全遵循标准乐高积木的拼接公差，凸点的中心间距严格控制在8mm的标准模数上，其中沿两个直角边的方向，凸点分别排布4个，沿斜边方向的凸点逐排递减，形成和斜边轮廓匹配的排布逻辑，既保证每一个凸点都能和下方积木的凹槽实现过盈配合，又不会出现凸点超出板身轮廓、和相邻零件发生干涉的问题。

在安装边界的适配性上，这款楔形板的底部凹槽结构和标准积木板完全通用，不管是和普通基础砖、带孔梁、薄板还是特殊功能件拼接，都能实现无公差适配，拼接后的拔插力控制在适合手动操作的区间，既不会因为配合过松导致结构容易散架，也不会因为配合过紧导致拆卸困难。板身的斜边做了微小的圆角倒角处理，避免拼装时尖锐边角划伤手指，同时斜边的厚度和板身主体保持一致，当多块楔形板沿斜边方向拼接扩展时，能形成连续的大角度斜面，不会出现台阶错位的问题。

从功能特性上来说，除了基础的轮廓修型作用，这款楔形板还能作为斜向支撑的连接件使用，比如在搭建大跨度的积木结构时，可以把楔形板作为斜撑件连接在垂直立柱和水平横梁之间，利用三角形的结构稳定性提升整体结构的抗扭强度，相比用直杆做斜撑，楔形板的板面接触面积更大，连接点更多，支撑后的结构刚性更好，不容易出现受力变形的问题。在做一些可动结构的设计时，楔形板的斜边还能作为滑动导向面使用，比如搭建简易的滑道、升降结构的导向边时，光滑的斜边表面能让滑动件顺畅移动，不会出现卡滞的问题。

很多刚接触积木结构设计的从业者容易忽略这类楔形零件的公差匹配问题，实际上在建模时，不仅要保证凸点的中心距符合标准模数，还要控制凸点的外径、高度以及底部凹槽的内径、深度公差，通常凸点的外径要比凹槽内径小0.1-0.2mm，凸点高度控制在1.8mm左右，才能保证拼接时的手感和连接强度。另外板身的收缩率也要提前考虑，尤其是用这类模型做模具开模参考时，要根据选用的成型材料调整缩放比例，避免成型后的零件因为收缩导致凸点间距偏差，无法和标准零件适配。这款楔形板的边角位置都做了均匀的壁厚处理，不会出现局部壁厚过厚导致成型时产生缩痕，也不会因为局部壁厚过薄导致零件强度不足，容易断裂。

在实际的教具开发场景里，这类楔形板还是讲解几何结构、力学支撑的常用教具零件，比如给学生演示三角形稳定性、斜面受力特点的时候，可以用这类零件快速搭建演示结构，相比纯理论讲解，实体拼装的结构更直观。在做文创类积木产品开发时，这类楔形板也是实现差异化造型的核心零件，很多国风建筑的飞檐、现代建筑的斜面幕墙，都需要用到不同规格的楔形板来实现轮廓还原，如果缺少这类零件，仅靠方形积木很难做出流畅的斜面效果，最终的成品会显得生硬呆板。
