健达惊喜布谷鸟时钟趣味摆件结构设计

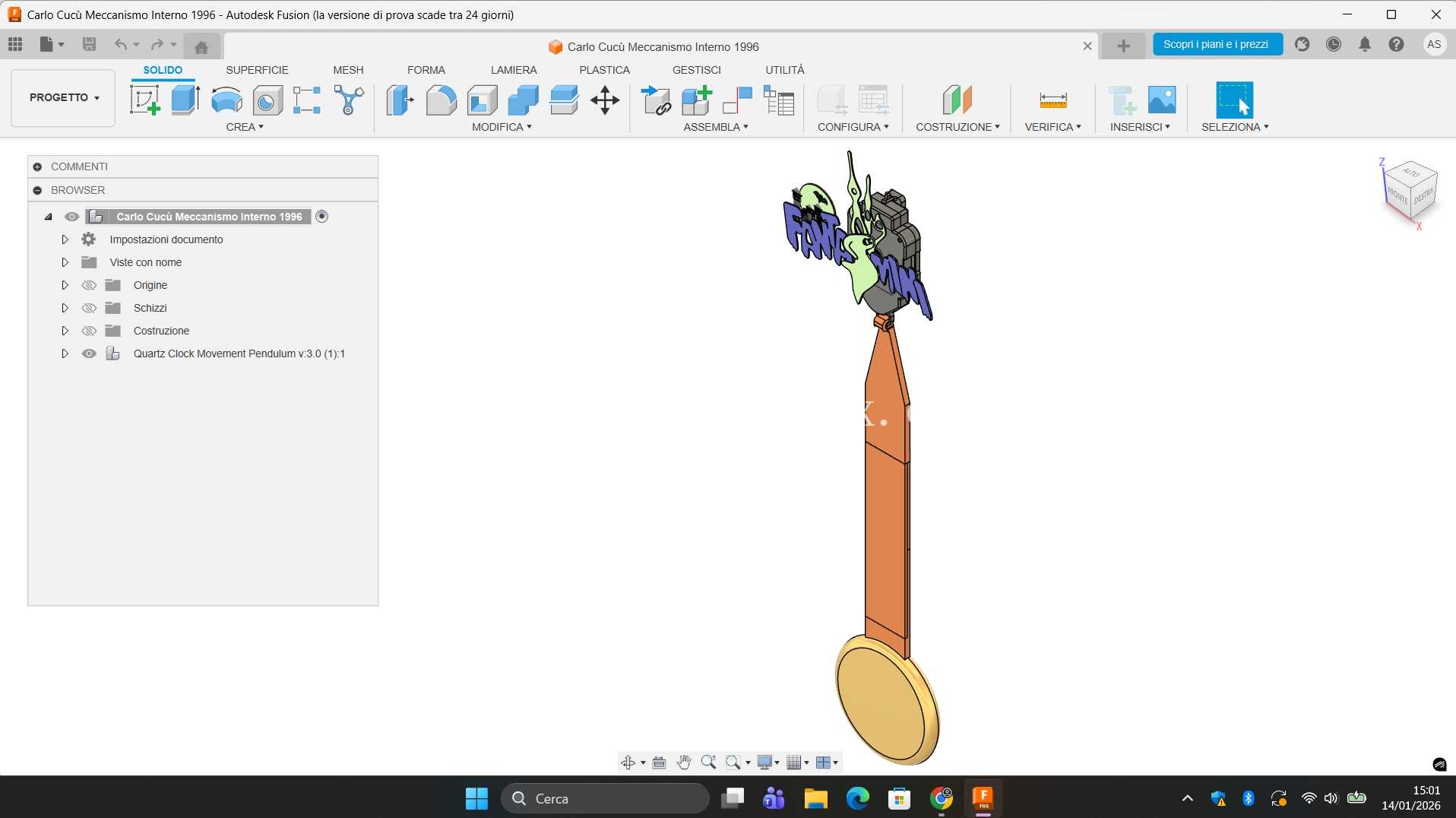

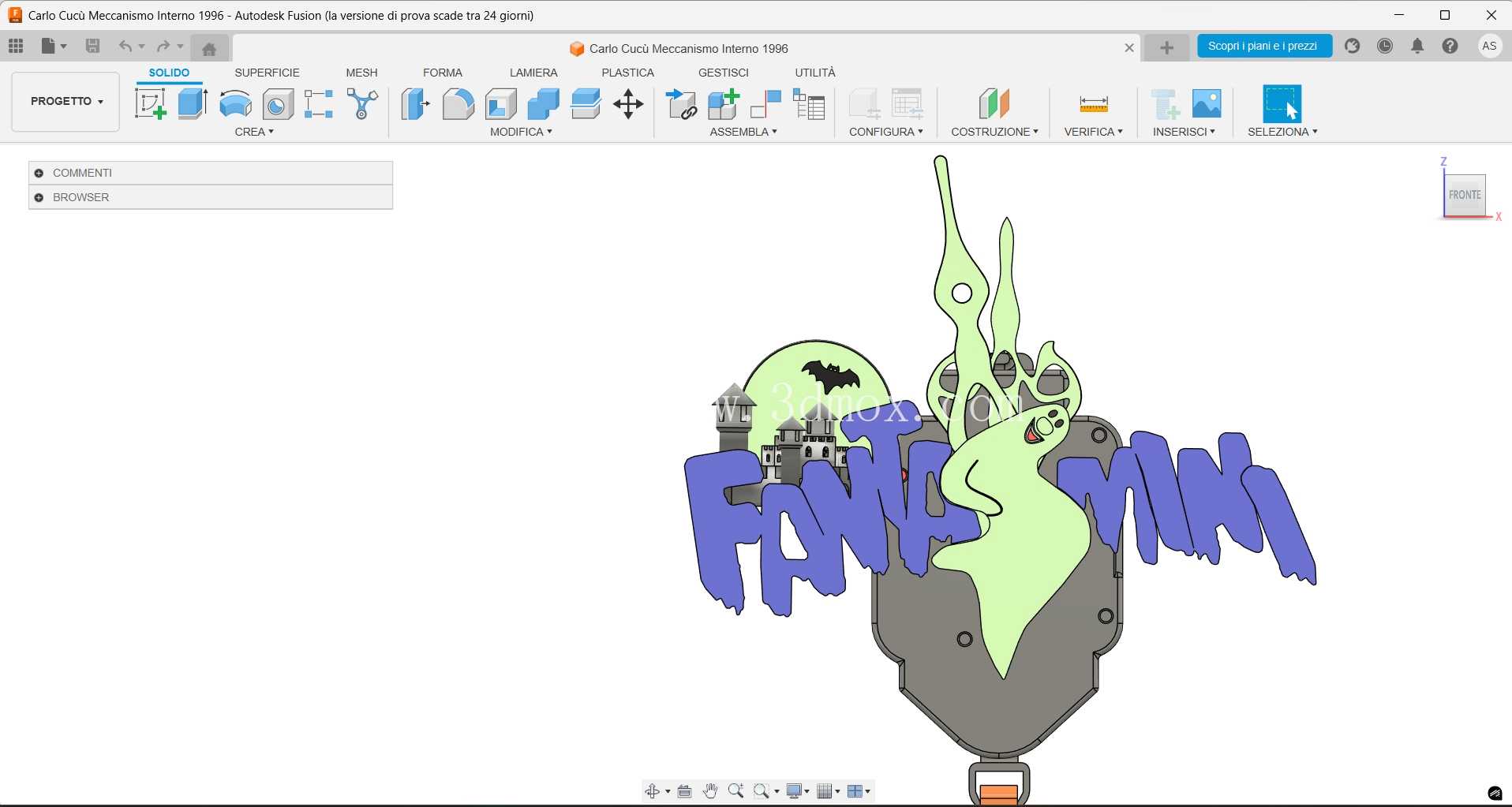

　　这款趣味摆件的核心结构围绕布谷鸟时钟的经典报时逻辑做了轻量化适配，整体采用上下分体式的结构布局，下部为类瓶身的支撑柱体搭配圆形承托底座，上部为集成了布谷鸟触发机构、主题装饰造型的功能端盖，所有结构件的分型面都做了适配铸造工艺的拔模斜度处理，避免出现倒扣无法脱模的问题。从实际应用场景来看，这类结构既可以作为潮玩手办的静态展示摆件，也可以加装微型发条驱动模块做成可动的拼装玩具，适配文创礼品、儿童益智拼装、主题IP周边等多个场景的落地需求，上部的主题装饰造型预留了足够的涂装分色边界，不需要额外做遮盖治具就能完成多色喷涂，适合小批量铸造生产后的后处理工序。设计过程中优先考虑了安装边界的适配性，下部支撑柱的直径控制在常规手办展示台的安装孔位适配范围内，圆形底座的直径与支撑柱的高度比例经过反复调整，确保整体重心落在底座中心区域，即使受到轻微外力碰撞也不会出现倾倒问题，上部功能端盖与支撑柱的连接采用止口定位加卡扣锁紧的结构，不需要额外使用紧固件就能完成装配，既降低了装配工序的复杂度，也方便用户自行拆解更换不同主题的上部造型。

　　功能特性上，布谷鸟的触发机构做了简化处理，去掉了传统布谷鸟时钟复杂的齿轮传动组，改用凸轮顶出的直动结构，只需要很小的驱动力就能实现布谷鸟造型的弹出与复位，机构的运动行程控制在15mm以内，避免运动过程中与周边的装饰造型发生干涉，所有运动部件的配合间隙都预留了0.2mm的公差余量，适配铸造工艺的尺寸精度偏差，不需要二次机加工就能保证机构运动顺畅。上部的装饰造型做了壁厚均匀化处理，所有位置的壁厚控制在2.5mm到3mm之间，避免铸造过程中出现缩孔、浇不足的缺陷，造型上的镂空位置都做了R1以上的圆角过渡，防止铸造过程中出现应力集中导致的开裂问题，同时也避免了尖锐边角带来的使用安全隐患。

　　支撑柱的内部做了中空设计，既可以减轻整体重量，也预留了足够的空间容纳驱动模块、发声模块等电子元器件，中空腔体的内壁做了两条平行的定位筋，方便电路板、电池仓等部件的卡装固定，不需要额外打胶就能完成电子元件的定位。底座的底部做了0.5mm深度的凹槽，可粘贴防滑绒垫，放置在光滑桌面时不会出现打滑问题，同时凹槽的深度也可以隐藏绒垫的厚度，保证底座放置时的平整度。整个结构的分型面选择在支撑柱与上部端盖的连接止口位置，以及底座与支撑柱的连接位置，两个分型面都为平面结构，极大降低了铸造模具的加工难度，模具的抽芯方向统一沿整体的竖直轴线方向，不需要设计侧向抽芯结构，能有效控制模具的制造成本，适配小批量文创产品的生产预算。

　　机构的运动部件都做了耐磨处理的结构预留，凸轮与顶杆的接触位置设计了加厚的凸台，即使长期反复运动也不会出现磨损凹陷的问题，顶杆的导向部分做了10mm长度的导向段，保证顶出过程中不会出现卡滞、偏斜的问题。装饰造型上的文字与图案都做了0.3mm的凸起高度，既可以在铸造时直接成型，也方便后续做移印、涂装等后处理工序，凸起的边缘都做了圆角过渡，避免脱模时出现图案边角缺损的问题。整体结构的所有棱边都做了R0.5以上的倒角处理，既提升了握持的手感，也避免了铸造后处理打磨工序的工作量，不需要花费大量时间处理尖锐的飞边。从结构验证的角度来看，所有部件的装配都采用无胶卡扣设计，反复拆装10次以上也不会出现卡扣断裂、松动的问题，卡扣的变形量控制在塑料材质允许的弹性变形范围内，同时也适配铸造锌合金等金属材质的强度特性，不管是采用树脂、塑料还是低熔点合金铸造，都能保证卡扣的连接可靠性。
