卡斯特罗组合式拼接铸造模结构设计

　　该套组合式铸造模采用多模块拼接的结构形式，在中小批量异形铸件的生产场景中具备较强的适配性，可覆盖工艺品铸件、小型异形结构件、定制化金属摆件等多类铸件的成型需求，相比整体式铸模，其拆分式的模块设计能够有效降低复杂型腔的加工难度，同时在局部模块出现磨损、磕碰损伤时，可单独替换对应模块，无需重新制作整套模具，能有效压缩生产准备周期，降低模具维护成本。从实际生产用途来看，该模具主要用于熔融金属浇注后的型腔成型，各模块之间通过精准的贴合面定位，合模后可形成完整的封闭型腔，模块间的贴合面经过公差匹配设计，合模后缝隙控制在浇注工艺允许的范围内，可避免浇注过程中出现跑火、飞边过厚的问题，减少后续铸件清理的工作量。

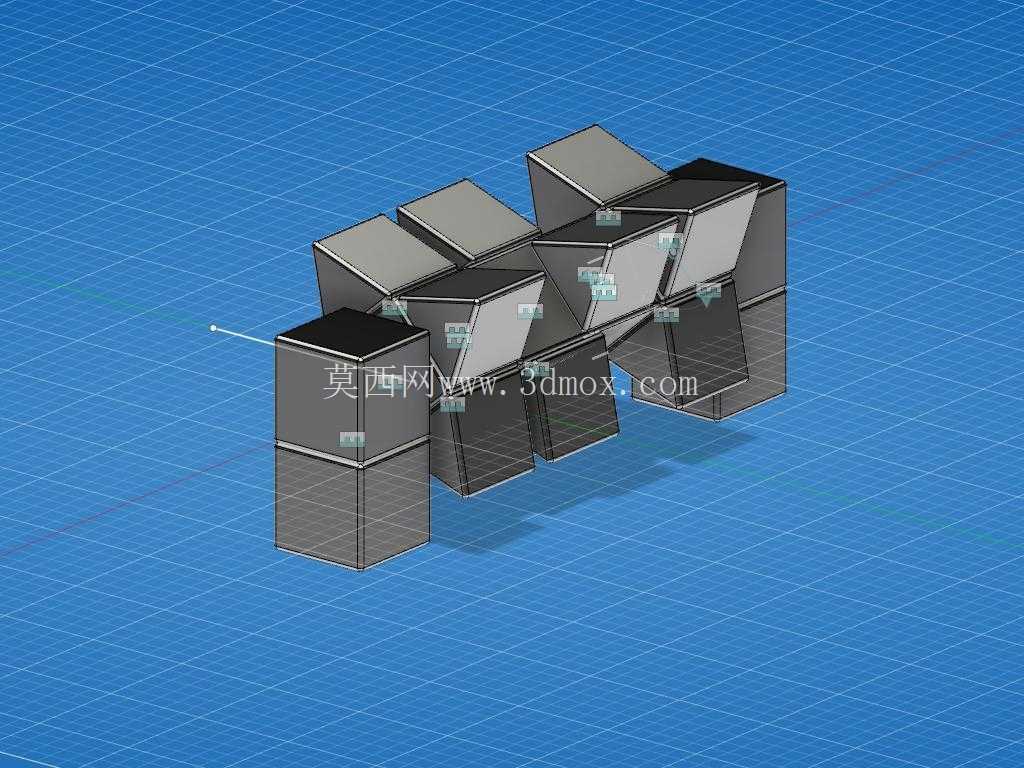

　　在功能特性上，这套模具的模块采用立方体基础单元搭配斜向成型面的组合设计，不同模块可根据铸件的外形需求调整拼接位置，具备一定的组合复用性，对于外形相近、局部结构有差异的系列化铸件，可通过更换局部成型模块快速完成模具改制，无需从零开始开展模具设计与加工工作，适配多品种小批量的铸造生产场景。设计思路上，整套模具优先考虑了加工工艺性与拆装便利性，将原本复杂的整体型腔拆分为多个独立的规则模块，每个模块的成型面均可通过常规的铣削、磨削加工完成，无需使用多轴联动设备加工深腔复杂曲面，降低了模具加工的设备门槛；同时模块的外形尺寸经过统一规划，基础单元的尺寸符合通用模架的安装边界，可直接适配常规的铸造模架安装槽，无需额外制作定制化模架，安装时可通过模块侧面的定位基准快速对齐，减少合模找正的时间。

　　从安装边界来看，整套模具合模后的整体外轮廓为规整的类矩形结构，各模块的外侧均为平直的定位面，可直接与模架的压紧块贴合固定，模块之间的拼接面设置有定位止口，合模过程中可自动导向定位，避免出现模块错位导致的铸件尺寸超差；每个模块的壁厚均经过强度校核，可承受浇注过程中熔融金属的冲击压力与热应力，避免生产过程中出现模块变形、开裂的问题。在实际生产应用中，这类组合式铸造模尤其适合定制化铸件的快速打样与小批量生产，相比传统的整体木模、金属模，其模块化的设计能够快速响应铸件的设计变更，当铸件局部结构调整时，仅需重新加工对应位置的模块即可，其余模块可继续沿用，大幅缩短模具改制的周期；同时模具的拆分设计也方便了浇注后的脱模操作，对于存在局部倒扣结构的铸件，可通过拆分对应模块实现顺利脱模，无需额外设计复杂的抽芯机构，简化了模具的整体结构。

　　在模具的维护保养方面，独立模块的设计也使得日常清理、涂覆脱模剂的操作更加便捷，操作人员可将模块拆分后逐一清理型腔表面的残留砂粒、氧化皮，避免残留杂质影响铸件的表面质量，长期使用后若某一模块的成型面出现磨损，可单独拆下该模块进行修复或更换，不会影响整套模具的继续使用，有效提升了模具的整体使用寿命。
