多层带观景台灯塔造型装饰摆件结构设计

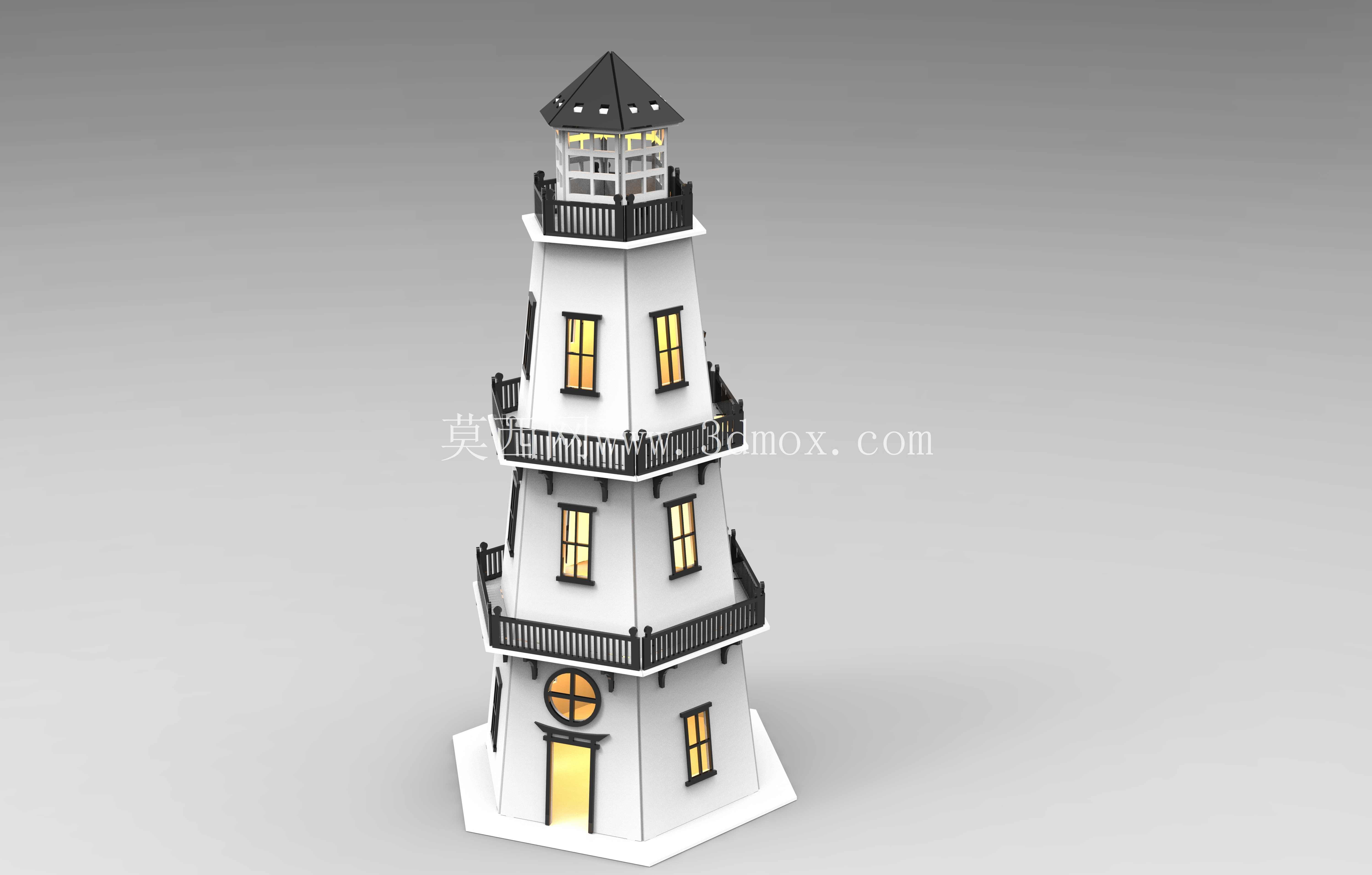

这款灯塔造型的构件，最初的设计需求来自滨海文旅场景的微缩景观配套，同时也适配文创桌面摆件的批量铸造生产需求，整体采用正八边形逐层收分的塔体结构，从底部基座到顶部灯室总高控制在220mm范围内，底部基座外接圆直径110mm，安装时仅需预留直径120mm的平整安装面即可，不管是嵌入滨海主题的沙盘场景，还是作为独立桌面摆件放置，都不会出现空间干涉问题。

从结构设计逻辑来看，塔体采用分层模块化设计思路，从下到上依次为基座层、三层功能舱层、观景回廊层、顶部灯室与顶盖，每一层的八边形边长逐层递减12%，既保证了视觉上的挺拔感，也符合铸造工艺的拔模斜度要求，不需要额外添加过多工艺补正量就能顺利出模。基座层设置了主入口与侧窗，主入口采用拱顶造型，侧窗为矩形分格窗，窗框突出塔壁2mm，既还原了真实灯塔的建筑细节，也在铸造时形成了天然的加强筋结构，提升薄壁塔体的抗形变能力。

往上的三层功能舱层，每层都设置了对称分布的矩形窗户，窗户内部做了透光槽设计，如果是做透光款摆件，可以在槽内嵌入LED灯珠，光线从窗格透出时能模拟真实灯塔的室内照明效果；每层功能舱的外沿都设置了外凸的回廊平台，平台宽度8mm，搭配高度10mm的镂空栏杆，栏杆采用竖条间隔5mm的栅格结构，在建模时特意将栏杆与回廊平台做了一体化处理，避免铸造时出现细小构件断连的问题，同时回廊的下沿做了3mm的倒角处理，既消除了锐边安全隐患，也让层间过渡更有层次感。

顶部的灯室层是整个造型的核心视觉区，采用全周通透的玻璃围挡结构，围挡高度25mm，外围同样设置一圈安全栏杆，灯室顶部是四坡攒尖的黑色顶盖，顶盖坡度设置为42度，既符合滨海建筑排水的实际需求，也能在铸造时让金属液顺利充型，避免顶盖尖角处出现浇不足的缺陷；顶盖顶部做了小圆角过渡，没有设置多余的尖顶装饰，避免小尺寸构件在后续打磨、喷涂工序中出现断裂。

从实际应用场景来看，这款造型除了作为文创摆件的铸造母模使用，还可以等比例放大后作为滨海公园的景观标识构件，放大10倍使用时，塔体壁厚从原来的3mm增加到30mm，回廊栏杆采用空心钢管焊接与主体预埋连接，完全能满足户外露天使用的结构强度要求；如果是作为微缩沙盘的配件使用，还可以根据沙盘比例缩放整体尺寸，最小可以做到总高50mm的规格，此时需要将栏杆的栅格数量适当减少，避免细小结构在精密铸造时出现成型不良。

在建模过程中，所有的外凸构件都做了R1以上的圆角处理，塔体内壁做了均匀的壁厚控制，没有出现局部壁厚突变的区域，避免铸造冷却时出现缩孔、缩松缺陷；窗户的透光槽深度控制在1.5mm，不会因为槽深过大导致塔壁局部过薄，也能满足后续透光改装的需求。基座底部做了5mm深的内凹沉台，既可以在沉台内粘贴防滑胶垫作为桌面摆件使用，也可以在沉台内预留安装孔位，方便户外安装时通过膨胀螺栓与基础固定，不需要额外焊接安装支架。

考虑到铸造生产的实际需求，整个模型的分型面设置在每层回廊的下沿位置，分模时不会出现倒扣结构，不需要设计复杂的抽芯机构，就能完成砂型铸造或者熔模精密铸造的生产，后续的表面处理工序中，塔体主体可以做白色哑光喷涂，顶盖与栏杆做黑色哑光处理，窗户区域可以做透明橙黄色的滴胶填充，还原真实灯塔亮灯时的视觉效果，整体装配不需要额外的紧固件，所有层间结构都采用止口定位，粘接后即可形成完整的整体，不会出现明显的拼接缝隙。
