木质摩托造型框架结构件设计

做木质工艺摆件的结构设计时，这类仿摩托造型的框架件，核心要先理清它的实际应用场景——它不是真的摩托承重部件，是木质拼装模型、文创工艺摆件的内部支撑骨架，同时本身也承担外轮廓造型的展示作用，最终成品是用来做桌面装饰、文创潮玩摆件、手工拼装套件的组成部分，面向的是手工爱好者、文创产品开发、木质工艺礼品生产的需求。从实际用途来说，这个框架件是整个木质摩托模型的主体承载结构，后续所有的细节装饰件、车轮、车把等附属部件，都要依托这个框架上预留的卡槽、定位槽来完成拼接固定，所以它的结构精度直接决定了整个拼装模型的组装顺畅度和最终成型的造型还原度。

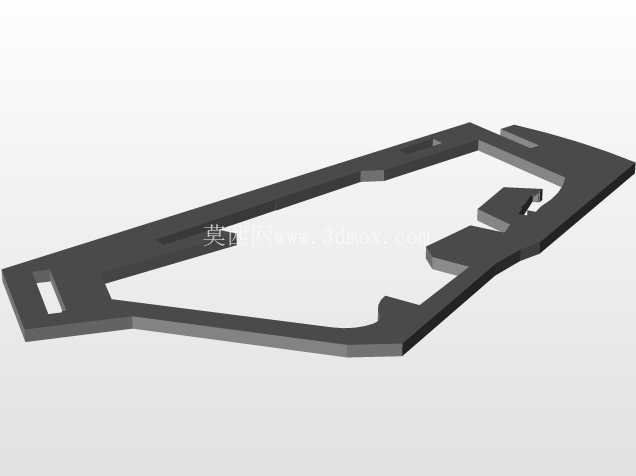

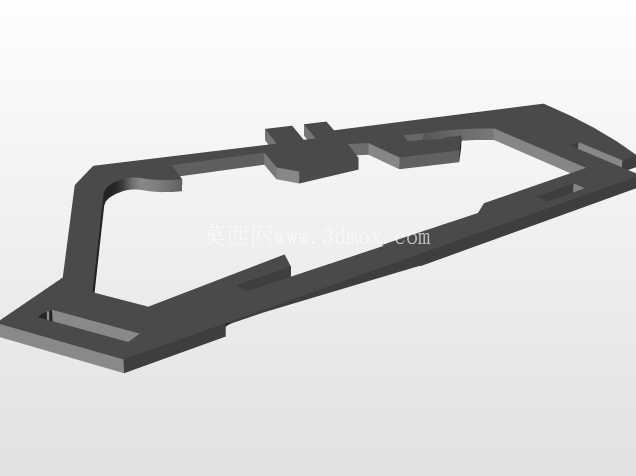

从功能特性上看，这个构件采用了一体化的框型镂空设计，首先是兼顾了造型辨识度和材料利用率，整体轮廓沿着摩托的车身侧围走势做了切角和轮廓收边，没有多余的冗余结构，镂空部分既还原了摩托车身的中空视觉效果，也能减少木质材料的用量，降低后续切割加工的材料成本。构件上预留的几处凸起卡台和凹槽，都是对应后续拼装部件的定位结构，比如前端的凸起是用来固定前叉和前轮组件的定位座，中部的两处凸台是用来安装座椅、油箱装饰件的卡接位，后端的开槽是用来固定后轮支架和尾部装饰件的安装位，所有的卡接结构都做了0.1-0.2mm的装配余量设计，适配激光切割木质板材的加工公差，避免拼装时出现过紧卡不进或者过松松脱的问题。

设计思路上，一开始做这个结构的时候，首先是先勾勒摩托侧视图的整体外轮廓，把车身的长、宽比例控制在适配常规木质拼装套件的尺寸区间，整体外轮廓的长宽比控制在4:1左右，符合常规认知里摩托的车身比例，不会出现造型失真的问题。然后在轮廓内部做结构加强的设计，因为是木质薄板切割的构件，太薄的位置容易在运输或者拼装时断裂，所以在轮廓的弯折位置都做了圆角过渡，避免应力集中，同时在几个主要的受力点位，也就是前后轮安装位、中部构件拼接位，都做了局部的加厚凸台设计，提升这些位置的结构强度，防止组装时受力断裂。

外形尺寸和安装边界这块，这个构件作为侧围主框架，整体的厚度是和配套的木质板材厚度一致的，常规用3mm或者5mm的椴木层板加工，所以构件本身的厚度方向不需要额外做结构，所有的拼接结构都是在平面内做的卡槽设计，安装的时候要注意，整个框架的外边缘没有超出摩托造型的最大边界，后续安装完所有附属部件之后，整体的宽度不会超过两个侧框架之间的安装间距，预留的轮位开槽尺寸要匹配配套的木质车轮直径，保证车轮安装之后可以顺畅转动，不会和框架本体发生摩擦干涉。另外在设计的时候，特意把所有的内角都做了R0.5的圆角处理，一方面是激光切割加工的时候，锐角位置容易出现焦边或者崩茬，圆角处理能提升加工成品的良率，另一方面也能避免拼装的时候锐角划伤使用者，符合文创产品的安全要求。

从实际生产的角度来说，这个结构完全适配平面激光切割加工，不需要做三维的曲面铣削，所有的结构都在同一个平面内，加工的时候只需要把图纸导入激光切割机，就能一次性完成所有轮廓和卡槽的切割，加工效率很高，适合批量生产。拼装的时候不需要额外的胶水，依靠所有卡槽的过盈配合就能完成整个模型的组装，降低了用户的拼装门槛，也符合无胶拼装木质模型的产品定位。另外在结构的细节处理上，框架上的几处开槽位置，都做了宽度方向的一致性校验，保证和对应的拼接插件厚度匹配，不会出现某一个卡槽过宽或者过窄的问题，整个构件的平面度要求控制在0.1mm以内，避免切割完成后出现翘曲，影响后续的拼装精度。
