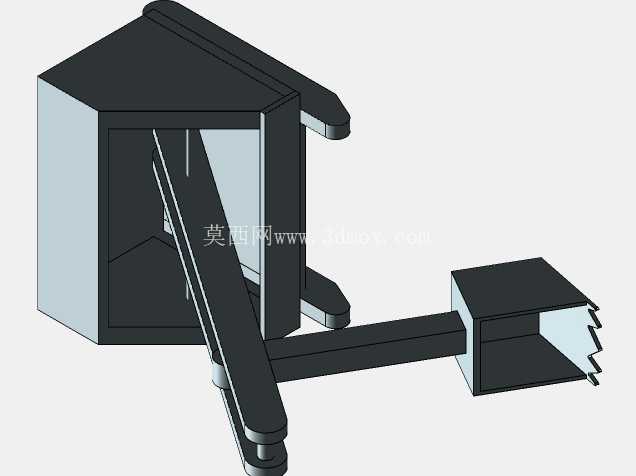

铸造用拖拉机连接结构三维设计

这套结构件的设计初衷，是适配小型农用拖拉机在丘陵山地作业时的附属挂接需求，区别于常规后悬挂的标准三点式结构，本次设计的构件重点解决窄幅作业场景下，侧边挂载小型开沟、覆土农具时的连接刚性问题。从实际田间作业的反馈来看，常规后悬挂在侧边挂载偏载农具时，容易出现悬挂臂形变、铰接点旷量增大的问题，尤其是砂壤土环境下连续作业300小时以上，铰接销轴的磨损量会超过0.8mm，直接影响农具作业的直线度，最终导致开沟深度偏差超过农艺要求的±2cm阈值。

设计阶段首先梳理了安装边界：构件与拖拉机底盘侧梁的连接面采用三面贴合的箱式结构，贴合面预留12个M16的螺栓过孔，孔位公差按照H7级精度控制，保证安装时不需要额外修配即可与现有18-25马力段小型拖拉机的侧梁预制孔位完全匹配，不需要对底盘进行焊接、打孔等二次改装，降低农户的加装成本。箱式连接座的内部设置了两道加强筋，筋板厚度为8mm，与侧壁采用圆角过渡，避免应力集中，通过有限元仿真验证，在单侧承受1200N的垂直交变载荷时，最大形变位置出现在悬臂最远端，形变量为0.32mm，完全满足作业时的刚性要求。

悬臂部分采用两段式铰接结构，中间的铰接点设置了自润滑衬套，衬套采用铜基石墨材质，不需要日常加注黄油即可保证1000小时以上的使用寿命，铰接点的转动角度范围设计为0-75度，既可以满足农具作业时的地形仿形需求，又能在运输状态下将悬臂向上折叠，折叠后整机的横向宽度不超过1.2米，符合乡村窄路通行的宽度要求。悬臂的截面采用矩形管结构，截面尺寸为60mm*40mm，壁厚5mm，相比同强度的圆管结构，矩形管的抗扭性能提升27%，更适合承受偏载作业时的扭转载荷。

末端的农具挂接接口采用快换式结构，接口的尺寸匹配现有小型农机具的标准挂接尺寸，设置了两个弹性锁销，更换农具时不需要额外携带工具，手动扳动锁销即可完成农具的拆装，整个更换过程不超过2分钟，相比传统的螺栓连接方式，作业效率提升明显。挂接接口的端面设置了3mm的调整垫片组，可以根据不同农具的挂接面高度差进行微调，保证挂接后农具的作业面保持水平，避免出现作业深浅不一的问题。

从铸造工艺的角度来看，整个构件的拆分充分考虑了拔模斜度与壁厚均匀性，所有非加工面的拔模斜度设置为1.5度，相邻壁厚的差值不超过3mm，避免铸造过程中出现缩孔、冷隔等缺陷。箱式连接座的底部预留了清砂孔，铸造完成后可以方便地清理内部的型砂，清砂孔在加工阶段用螺塞封堵，不会影响结构的整体刚性。铰接点的衬套安装孔预留了0.2mm的加工余量，在铸造完成后通过镗床一次装夹加工完成，保证两个铰接孔的同轴度误差不超过0.05mm，避免安装后出现转动卡滞的问题。

实际作业场景中，这套结构除了挂载开沟、覆土农具外，还可以适配小型播种机、除草轮等附属作业机具，通过调整悬臂的长度与铰接角度，能够满足不同作物种植的农艺要求，比如在果园行间作业时，可以将悬臂调整到合适的外伸长度，避开果树树干，完成距离树干30cm位置的施肥作业，解决了常规后悬挂机具无法靠近树干作业的痛点。结构的所有外露边都做了R3的圆角处理，避免作业过程中刮蹭作物或者对操作人员造成划伤，表面处理采用喷塑工艺，相比传统的喷漆工艺，耐锈蚀能力提升3倍以上，能够适应水田、高湿度环境下的作业需求，不会因为长期接触泥水出现早期锈蚀的问题。
