经典拼接结构足球三维数模设计

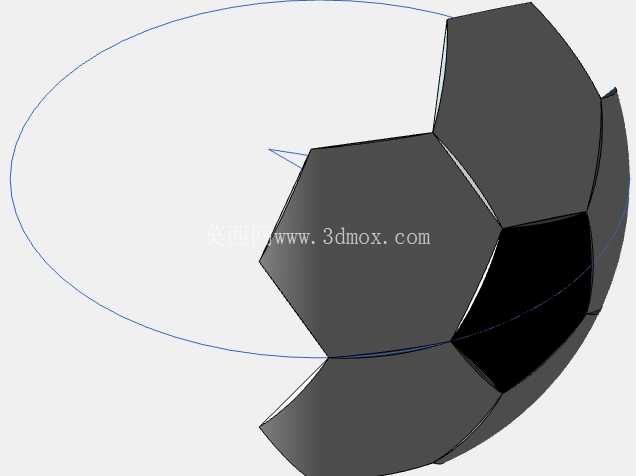

　　建模过程中最先确定的是整体外接球面直径，按照客户要求的摆件尺寸，整体直径控制在120mm，这个尺寸既适合拿在手里把玩，也适合放在桌面做装饰，同时适配精密铸造的常规模架尺寸，不需要额外定制超大模框，能有效控制生产端的成本。接下来是片体的厚度设计，因为是金属铸造件，壁厚不能太薄不然浇铸时容易出现冷隔、缺料，也不能太厚不然会出现内部缩孔、整体重量过重的问题，最终把每一块拼接片体的均匀壁厚设定为3mm，片体之间的拼接缝隙预留0.2mm，这个缝隙宽度既可以模拟真实足球的拼接缝效果，也能给铸造后的打磨抛光工序留足够的余量，不会因为缝隙过窄导致打磨后缝隙被填死，失去足球本身的结构辨识度。很多新手建模的时候容易犯的错误是直接在平面上画好多边形再弯折到球面上，这样做出来的片体边缘会出现曲率不连续的问题，相邻片体的拼接边无法完全贴合，导出到模具加工环节就会出现分型面错位，所以建模的时候要先搭建完整的截角二十面体线框，把每一个多边形的顶点都精准约束在直径120mm的球面上，再基于每一个多边形所在的球面局部坐标系，向内偏移3mm的壁厚，保证每一块片体的内外表面都是同曲率的球面弧面，相邻片体的对接边完全重合，没有错位间隙。做这个足球的三维数模，最初是接到文创周边生产厂的结构验证需求，当时客户要做金属质感的足球造型纪念摆件，走精密铸造工艺批量生产，需要先把球面的拼接结构、拼接缝隙、曲面弧度全部做准，避免开模后出现片体错位、合模缝过大的问题。很多人觉得足球建模就是拼几个多边形，实际落地到铸造生产环节，要考虑的边界条件非常多，首先是球面的曲率一致性，传统足球是12块正五边形与20块正六边形拼接而成的截角二十面体结构，每一块多边形片体的弧面都要完全贴合标准球面的曲率，不能出现某一块片体外凸或者内凹的情况，不然铸造出来的摆件放在平面上会出现晃动，无法稳定放置。

　　考虑到客户后续还要做不同表面处理的版本，比如亮面镀铬、哑光喷塑、复古做旧等效果，建模的时候把每一块五边形、六边形片体都做成了独立的实体，没有做布尔合并，这样后续渲染或者做工艺拆分的时候，可以单独给不同片体赋予不同的材质，比如经典的黑白块配色，或者客户定制的队徽配色版本，不需要重新拆分模型，能大幅缩短后续改型的时间。另外还要考虑铸造的拔模角度，虽然这个摆件是采用失蜡精密铸造，拔模角度要求比普通砂型铸造低，但每一块片体的侧边还是做了0.5度的微小拔模斜度，沿着球面径向方向向外倾斜，保证蜡模从模具中取出的时候不会刮伤边缘，提高成品率。之前有同行做类似的足球造型铸件，就是因为没做拔模斜度，导致蜡模脱模时经常出现边缘缺块，后续修蜡的工作量非常大，批量生产的时候效率极低。在拼接缝隙的处理上，没有做简单的直角缝隙，而是把缝隙的底部做了0.1mm的圆角过渡，一方面是避免铸造时缝隙处出现应力集中，导致铸件冷却过程中出现裂纹，另一方面是打磨的时候不会在缝隙处留下尖锐的毛边，提升成品的手感。整个模型的所有曲面都做了G2连续检查，没有出现曲面褶皱、曲率突变的情况，导出STL文件用于3D打印蜡模的时候，不会出现三角面破碎、法线反向的问题，能直接对接切片软件进行生产。

　　除了纪念摆件的用途，这个数模也可以调整尺寸后用于体育用品展示模型、商场美陈装饰、运动主题周边产品的结构设计，比如把尺寸放大到1米以上，做玻璃钢材质的商场陈列道具，只需要调整壁厚到5mm，在内部增加支撑筋结构，就可以满足大尺寸摆件的结构强度要求，不需要重新搭建基础曲面，只需要在原有数模基础上修改壁厚和内部支撑即可。建模过程中还特意验证了片体的互换性，所有的五边形片体参数完全一致，所有的六边形片体参数也完全一致，这样如果后续客户要做拼接组装式的足球摆件，不同块之间可以任意互换，不需要做单独的适配，降低生产时的模具数量，只需要开五边形和六边形两套片体模具，就可以拼接出完整的足球造型，大幅降低模具成本。

　　很多人做这类造型的时候会把每一块片体做成略有差异的，导致后续开模需要几十套模具，成本居高不下，这就是没有考虑实际生产需求的纯视觉建模，而面向制造的建模必须在保证外观效果的前提下，尽可能减少零件种类，提升零件的互换性，帮生产端降低成本。另外在模型的重心位置也做了验证，因为是均匀壁厚的空心结构，整体重心和球心完全重合，如果后续客户要做可以滚动的金属足球摆件，只需要在内部增加合适的配重块，就可以实现平稳滚动的效果，不会出现重心偏移滚动时跑偏的问题。整个数模的建模过程完全遵循面向制造的设计原则，没有多余的特征，所有的圆角、壁厚、拔模角度都是结合精密铸造的工艺要求设定的，既还原了经典足球的外观结构特征，又充分考虑了后续生产、装配、表面处理的全流程需求，不管是用于小尺寸的桌面摆件生产，还是大尺寸的美陈道具制作，都可以通过简单的参数调整快速适配，不需要从零开始重新建模。
