玩具火车实体造型结构设计

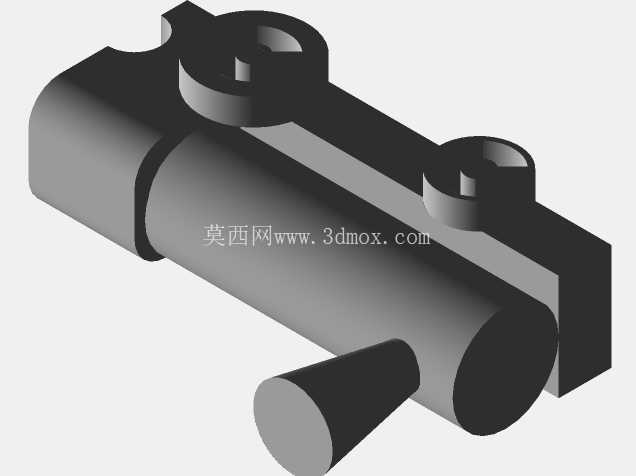

这款玩具火车的实体造型，在结构设计阶段优先考虑了铸造工艺的成型可行性，主体采用圆柱筒体作为核心承载结构，既简化了模具分型面的设置，也能在批量铸造生产时减少砂芯的使用数量，降低铸件产生气孔、缩松的缺陷概率。筒体上方设置的两个带凸台的圆柱结构，是模拟老式蒸汽火车的汽包与烟箱部件，凸台的拔模斜度设置为1.5度，完全适配金属模铸造的起模要求，不会出现结构卡滞导致的型腔损坏问题。筒体前端延伸出的锥形结构，对应火车的排障器与前灯安装位，锥形结构的壁厚与主体筒体保持一致，均设置为3mm，避免铸造过程中因壁厚差过大产生冷隔、浇不足的问题，同时锥形结构与筒体的衔接处采用R2的圆角过渡，减少应力集中的同时，也能让金属液充型时流动更顺畅，不会出现卷气缺陷。

从实际应用场景来看，该造型既可以作为铸造工艺教学的演示样件，用于讲解小型薄壁铸件的浇注系统设计、分型面选择要点，也可以作为静态场景搭建的装饰部件，适配微缩场景、工业风陈列摆件的制作需求，不需要额外设置活动连接结构，所有部件均为一体化实体结构，在后续的打磨、表面处理工序中，不会出现零散部件脱落的问题。设计过程中没有设置复杂的内凹结构，所有外表面的可视角度均能通过常规的喷砂、喷漆工艺完成表面处理，不需要定制特殊的打磨工装，能大幅降低后处理的人工成本。

安装边界方面，整个造型的底部为平面结构，可以直接通过粘接、螺栓固定的方式安装在展示底座上，底部平面的平面度公差控制在0.2mm以内，安装后不会出现晃动、倾斜的问题。整体结构的重心落在筒体的中下部，即使没有额外的固定结构，放置在水平面上也能保持稳定，不会发生侧翻。两个顶部凸台的高度一致，顶面同样为平面结构，也可以作为倒置加工的定位基准面，在后续的机加工工序中，不需要额外制作专用夹具，直接通过平口钳装夹即可完成端面的精整加工。

从结构功能特性来看，一体化的实体结构没有装配间隙，不存在长期使用后部件松动、磨损的问题，作为静态展示件的使用寿命远高于拼接式的玩具结构。所有棱边均设置了最小R0.5的圆角，没有尖锐的毛刺结构，即使作为桌面摆件使用，也不会出现划伤手部的问题。筒体的长度与直径比例设置为3:1，符合常规玩具火车的视觉比例，不会出现造型失真的问题，锥形前端的长度占筒体总长度的1/6，既还原了老式火车的造型特征，也不会因为前端过长导致重心前移，影响放置稳定性。

在铸造工艺适配性上，整个造型的壁厚均匀，没有孤立的厚大结构，不需要单独设置冒口进行补缩，只需要在筒体的一端设置直浇道，配合侧面的横浇道即可完成充型，金属液的流程长度控制在200mm以内，对于常用的锌合金、铝合金铸造材质来说，完全在常规浇注温度下的流动距离范围内，不会出现浇不满的问题。两个顶部凸台的位置设置在筒体的同一侧，分型面可以直接设置在筒体的轴向中心面上，两个凸台均位于上模部分，起模时不会存在倒扣结构，不需要设置侧抽芯机构，能大幅简化模具的结构复杂度，降低模具的制造成本，也能提高生产时的成型效率，减少铸件的飞边打磨工作量。
