鼠人战士奇幻手办3D打印原型

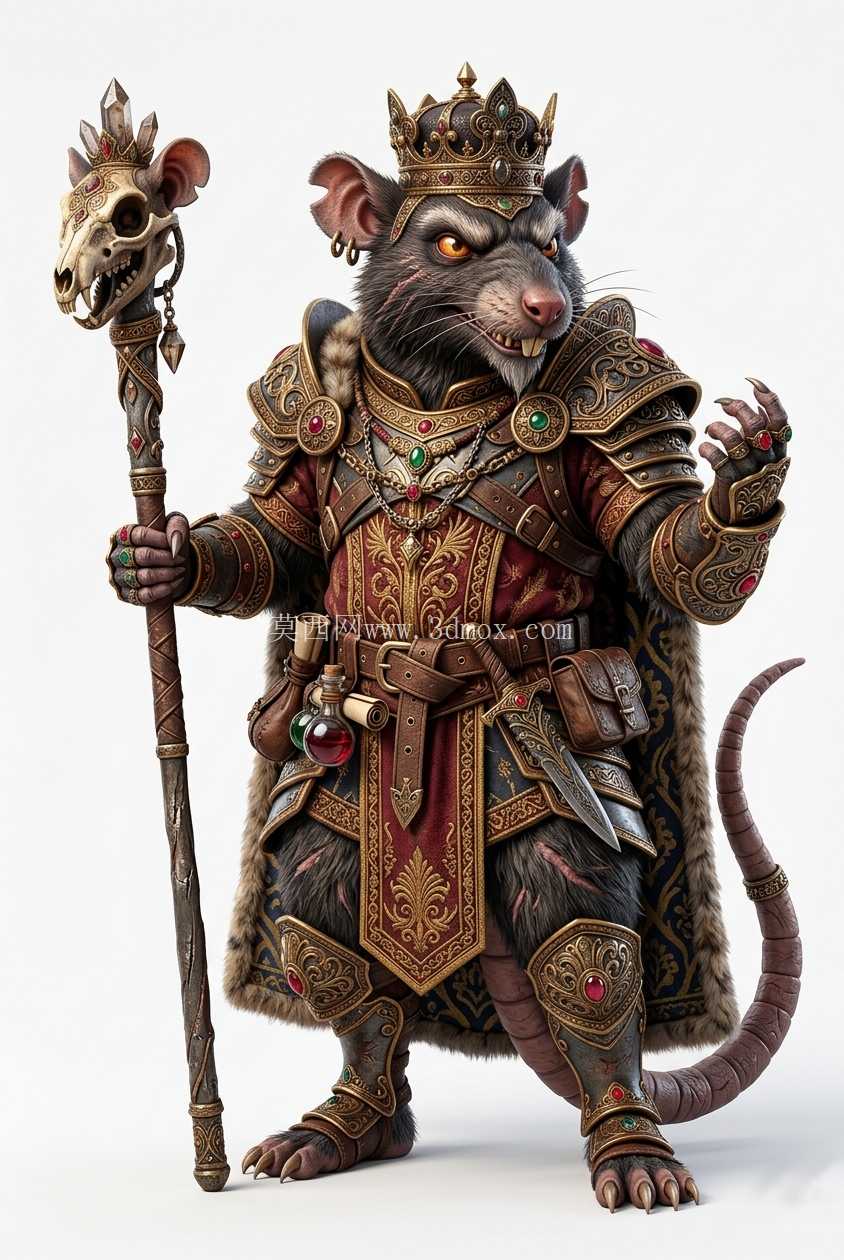

做了快十年结构建模，经手的打印原型少说也有几百套，这次拿到这个鼠人战士的数模，第一眼就注意到它的结构拆分逻辑完全是奔着FDM和光固化双兼容去的，没有那种新手建模常犯的悬空面无支撑死角问题。先从实际落地的场景说，这类奇幻生物手办主要面向桌面摆件收藏、战棋桌游棋子定制、潮玩打样生产几个方向，不同场景对模型的细节要求差异不小，这个原型在设计时就做了分层细节预留，要是做1:72比例的战棋棋子，可以直接简化表层的宝石镶嵌纹理，保留铠甲分块和轮廓特征，打印层厚设到0.12mm就能出清晰的边缘；要是做1:12比例的收藏手办，表层的雕花纹路、皮毛纹理、权杖上的骷髅装饰细节都能完整呈现，甚至能拆分做分色喷涂的分件，不用后期自己切件补桩。

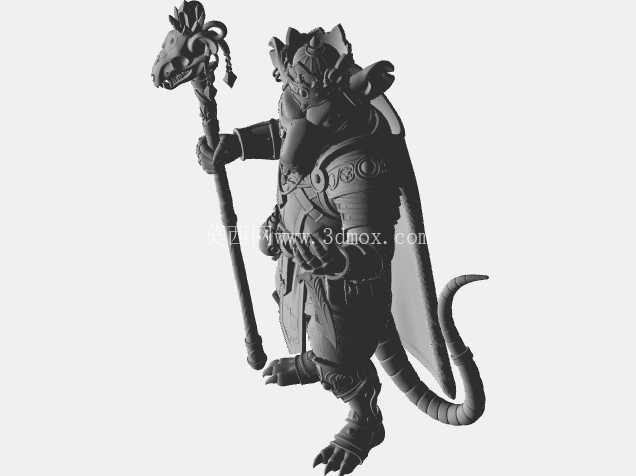

再讲设计思路上的巧思，整个角色的重心落在双脚掌位置，尾部做了向后延伸的配重平衡结构，就算不用额外的底座，打印完成后也能稳定站立，这一点比很多同类型奇幻模型要务实——很多新手做的生物模型要么重心前倾，要么尾部悬空，打印完必须粘底座，摆放场景受限。铠甲的分块完全贴合鼠类的肌肉轮廓，肩甲、胸甲、腿甲的接缝处都做了0.2mm的预留间隙，打印组装的时候不会出现卡件问题，铠甲表面的浮雕花纹做了0.3mm的凸起高度，不管是光固化打印还是后期做翻模，都不会因为纹路太浅导致细节丢失。手里的权杖是独立分件，和手掌的连接位做了六边形的定位桩，插拔的时候不会打滑转动，权杖顶部的鼠头骷髅装饰做了内部掏空处理，既减少了打印耗材的用量，也避免了实心结构打印时因为内部应力导致的开裂问题，尤其是用PLA材料打印的时候，实心大截面件冷却收缩很容易翘边，掏空后壁厚控制在1.8mm，刚好匹配常规0.4mm喷嘴的3层壁厚打印参数，不用额外调整壁厚设置。

外形尺寸上，整个模型站直后的总高度在180mm左右，横向最宽的位置是肩甲处，宽度112mm，前后方向因为权杖向前伸出、尾部向后延伸，总纵深是135mm，这个尺寸刚好适配市面上大多数桌面级3D打印机的成型尺寸，不用对模型做切块处理就能一次性打印主体部分。安装边界这块，要是做带场景的地台搭配，脚底预留了2个直径3mm的定位孔，孔深5mm，不管是搭配岩石地台还是木质展示台，都能直接用铜桩固定，不会出现粘接错位的问题。角色身上的宝石装饰位都做了下沉式的凹槽，后期如果要镶嵌水钻或者滴胶做仿真宝石效果，不用自己打磨凹槽，直接点胶固定就行，凹槽深度1mm，刚好适配常规手办装饰用的平底水钻尺寸。

从结构强度角度看，所有外伸的部件比如手指、耳朵、权杖顶端的装饰，都做了圆角过渡和加厚处理，手指的最细位置直径也有2.5mm，打印完成后正常拿取不会出现断裂问题，不像很多细节过度夸张的模型，手指细到1mm不到，拆支撑的时候就容易断。皮毛纹理的走向完全顺着肌肉结构设计，没有垂直于打印层厚的突兀凸起，打印的时候支撑添加量能减少30%左右，后期拆支撑也不会刮花表面纹理。皇冠部分的装饰凸起做了45度的倾斜角，不用加支撑就能打印出清晰的轮廓，省了不少后处理的功夫。

实际生产端用的话，这个模型如果做小批量翻模生产，分件位置都设在了视觉死角，比如铠甲接缝、皮毛和铠甲的衔接处，翻模的分模线很好处理，打磨之后不会留下明显痕迹。不同部位的壁厚做了统一的梯度设计，主体壁厚2mm，细小装饰件壁厚1.5mm，翻模的时候不会出现局部缺料或者壁厚不均导致的变形问题。要是做光敏树脂打印，整个模型的摆放角度可以调整成向后倾斜15度，支撑都加在背部和尾部的非视觉面，正面的铠甲和面部细节完全不用接触支撑，打磨工作量能减到最少。
