月牙浮雕带翼飞马装饰摆件

做压铸模具结构设计快十二年，经手的装饰类压铸件少说也有三百多套，这次拿到的带翼飞马月牙饰件，刚拆完点云数据就知道是典型的高端装饰类压铸工件，和之前做过的箱包五金饰牌、家居墙面铜饰、文创金属摆件属于同一应用赛道。这类饰件的应用场景其实比很多新手工程师想的要广，小到高端皮具的金属铭牌、实木家具的嵌装饰片，大到轻奢风玄关的墙面挂饰、文创礼品的主体构件，甚至部分定制款首饰盒、酒盒的面饰都能用，只要表面做对应的古铜、鎏金、做旧处理，适配的场景跨度非常大。

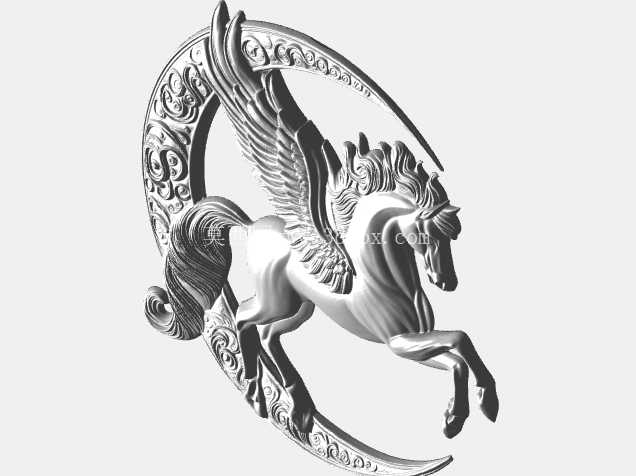

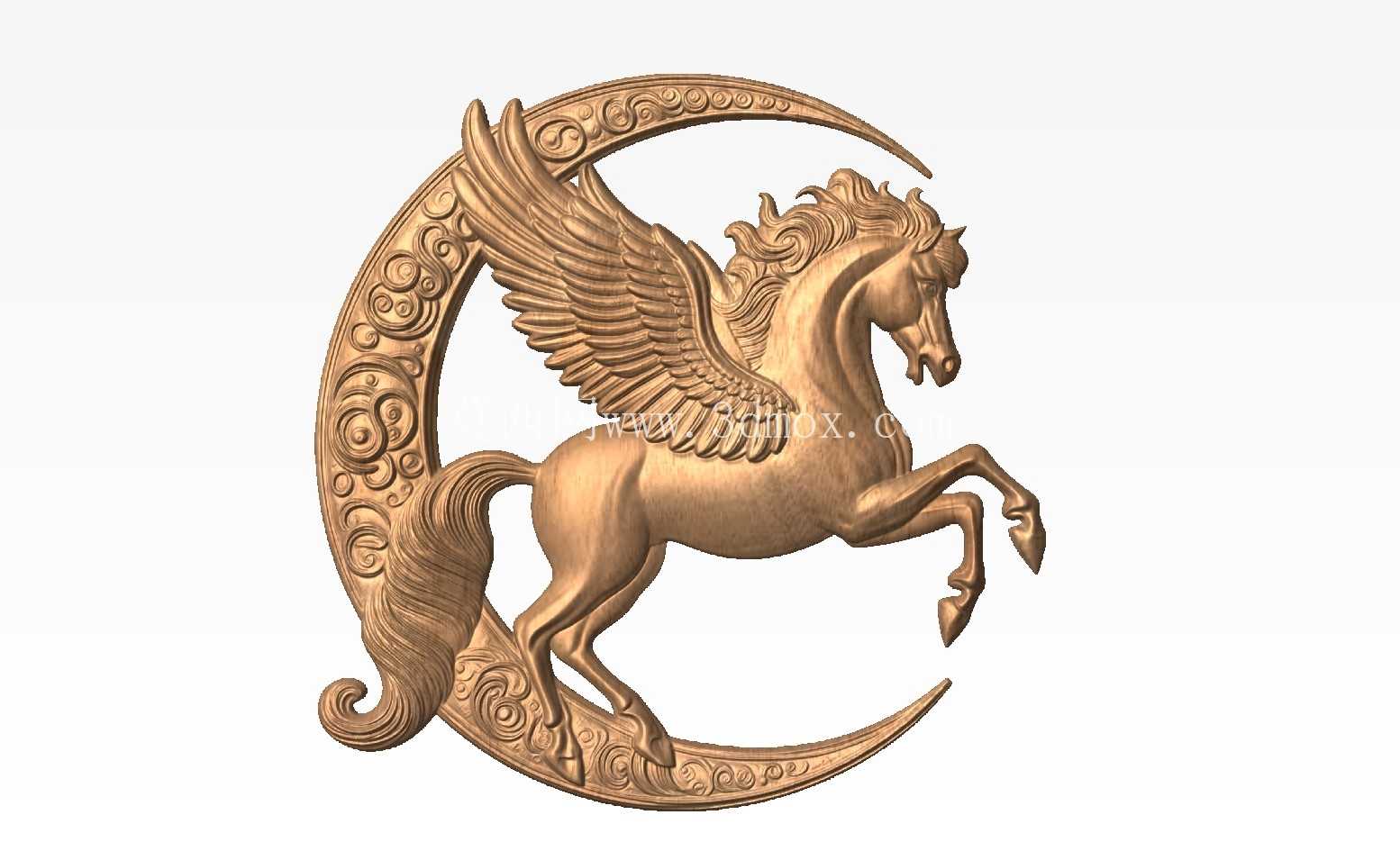

先聊设计思路，整个构件采用一体化压铸结构，没有拆分的拼接件，这就对模具的进料口位置、排气槽排布提出了很高要求。主体轮廓是开口向上的弯月牙造型，月牙外缘做了连续的卷草祥云浮雕纹理，纹理深度控制在0.8mm，既保证压铸时铝液或者铜液能完整填充纹理死角，又不会因为纹理过深导致脱模时出现粘模、拉花的问题。月牙的内圈轮廓和飞马躯体的贴合间隙控制在0.3mm以内，飞马的前蹄呈抬起姿态，后蹄稳稳落在月牙下弧段的承托位置，整个重心刚好落在月牙竖向中轴线偏下12mm的位置，不管是后续做背面螺柱安装还是挂孔安装，都不会出现安装后前倾、歪斜的问题。

再看飞马本身的结构细节，双翼从马肩位置展开，翼羽的分层纹理做了逐级递减的厚度处理，最外层的飞羽边缘厚度做到1.2mm，避免压铸时出现冷隔、缺料，靠近躯体的翼根位置厚度加到2.5mm，保证整个翼片和主体的连接强度，不会在后续抛光、搬运过程中出现断翼的问题。马的鬃毛和尾巴采用流畅的卷曲造型，和月牙外缘的卷草纹理形成视觉呼应，所有纹理的转角位置都做了R0.5的圆角过渡，没有尖锐的直角结构，一方面是减少压铸时的应力集中，避免工件成型后出现开裂，另一方面也能减少模具型腔的锐角磨损，延长模具的使用寿命。

说下外形尺寸和安装边界，整个构件的最大外轮廓宽度是128mm，最大高度是146mm，主体壁厚均匀控制在2.2mm，属于薄壁压铸件的常规壁厚区间，既不会因为壁厚过薄导致填充不足，也不会因为壁厚过厚出现缩孔、表面凹陷的问题。如果是做嵌装使用，预留的安装槽尺寸建议做到130mm*148mm，槽深3mm，刚好能把整个饰件的外缘嵌入，不会出现突出或者松动的问题；如果是做壁挂安装，背面可以在月牙上下两个弧段的中心位置预留M3的铜螺母嵌件，两个安装孔的中心距是112mm，安装时用对应的自攻螺丝或者机丝固定即可，不需要额外做支撑结构，因为本身重心已经做了下沉处理，安装后不会出现翘边。

从压铸工艺的角度讲，这个构件的分型面选在月牙的最大轮廓面，也就是翼片和马身的中间分模位置，飞边厚度控制在0.15mm以内，后续抛光、震磨处理的时候很容易去除，不会在浮雕纹理的缝隙里残留飞边。进料口选在月牙下弧段的中心位置，也就是马尾和后蹄的衔接处，这个位置属于视觉非重点区域，后续去除浇口残留的时候，打磨痕迹很容易和周围的纹理融合，不会破坏正面的视觉效果。排气槽开在翼尖、马耳、月牙上弧尖端这几个铝液最后填充的位置，排气槽深度控制在0.08mm，既能顺畅排出型腔内的空气，避免出现气孔、充型不满，又不会让铝液跑出排气槽形成多余的飞边。

实际生产验证的时候，第一次试模出现了翼尖缺料的问题，后来把对应位置的排气槽加宽了0.2mm，同时把压射速度提高了12%，第二次试模就完整填充了所有纹理细节，表面粗糙度能做到Ra1.6，后续不需要做过多的打磨处理，直接做表面氧化或者电镀就能达到装饰件的外观要求。另外这个构件的拔模斜度统一做了1.5°，所有浮雕纹理的侧面都跟着主拔模方向做斜度处理，没有倒扣结构，不需要做抽芯机构，模具结构相对简单，量产的时候生产效率很高，单模的循环时间能控制在45秒以内，适合大批量的压铸生产。

很多刚接触装饰类压铸模的工程师容易犯的错，就是一味追求纹理的精细度，把纹理做的过深过薄，结果量产的时候要么填充不满，要么脱模就断，要么模具用个几千模就出现型腔磨损、纹理塌陷。这个飞马饰件的设计就刚好平衡了视觉效果和工艺可行性，所有细节都兼顾了压铸生产的实际要求，不管是做小批量的文创定制，还是大批量的五金装饰件生产，都有很高的落地性。后续如果要做不同尺寸的衍生款，只要按照等比例缩放的原则，同步调整壁厚、拔模斜度和纹理深度，就能快速衍生出不同规格的产品，适配更多的安装场景，比如缩小到60mm高度可以做箱包饰牌，放大到300mm高度可以做大型墙面挂饰，结构的通用性很强。
