DLA116cc双缸航模汽油发动机结构

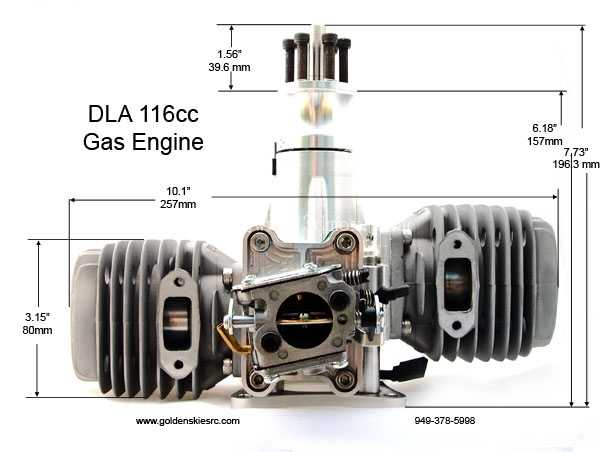

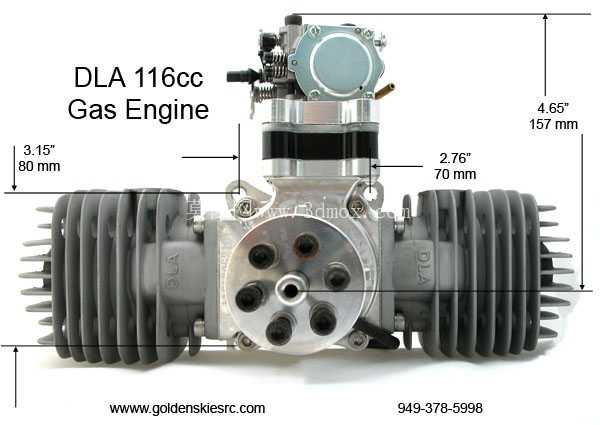

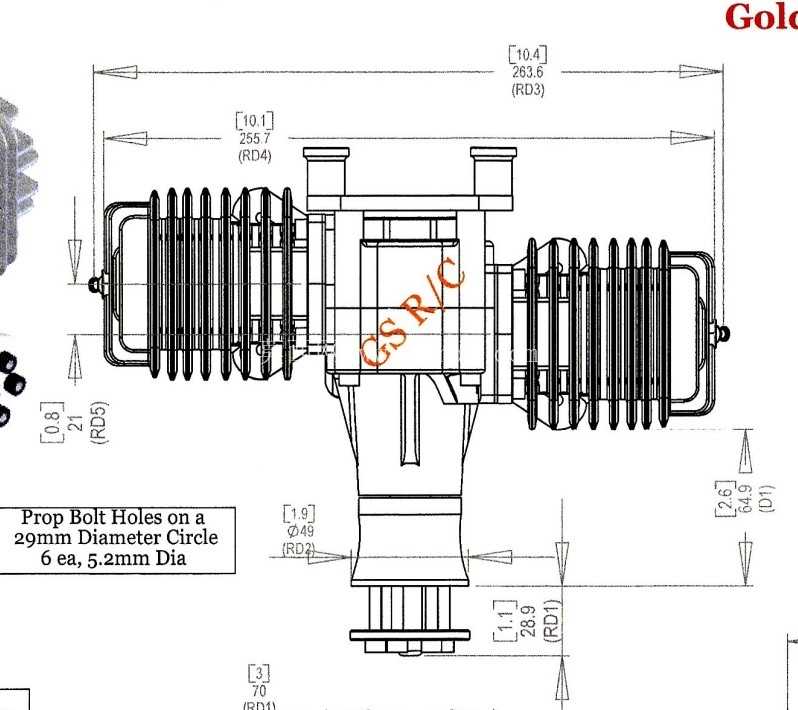

　　这款双缸汽油动力单元，核心面向固定翼航模、大型工业无人机的动力配套场景，在航测无人机、大载重植保无人机、长航时固定翼航拍平台领域有广泛适配空间，区别于普通小排量航模动力，其大排量双缸对置布局能在大载重飞行场景下提供更平稳的动力输出，降低单缸发动机的振动对机载精密传感器的干扰。从结构设计逻辑来看，采用水平对置双缸布局的核心考量，是通过两侧活塞的对向往复运动抵消一阶往复惯性力，从根源上降低整机振动量级，这对于搭载光学吊舱、测绘相机的无人机平台尤为重要，过大的振动会直接导致成像模糊、传感器数据漂移，因此在曲轴配重、缸体安装定位的设计上，都围绕振动抑制做了针对性优化。从安装边界尺寸来看，整机曲轴输出端到缸体尾部的轴向总长为157mm，缸体横向总宽度为80mm，化油器安装侧到消音器安装侧的宽度为70mm，安装时需要在机身防火板预留对应尺寸的安装通孔，同时要考虑曲轴输出端与螺旋桨桨毂的配合公差，输出轴的连接法兰采用六螺栓定位结构，能适配26到28英寸规格的螺旋桨安装，安装法兰的端面跳动公差控制在0.05mm以内，避免大尺寸螺旋桨高速旋转时产生动不平衡。

　　动力特性方面，该动力单元在7500转转速下可输出11.8马力的功率，怠速稳定在1600转左右，在海平面高度下静态推力可达59.9磅，在1000米海拔高度下仍能保持稳定的动力输出，不会出现自然吸气发动机高海拔下动力骤降的问题，这得益于其隔膜泵化油器的结构设计，能在不同飞行姿态、不同海拔气压下稳定输送燃油，适配的燃油为92号无铅汽油与两冲程机油按比例混合的燃油，磨合阶段与正常飞行阶段采用不同的混合比，保证缸体活塞环的充分磨合。

　　缸体部分采用散热鳍片一体化铸造结构，鳍片的间距、厚度经过热仿真优化，在飞行时的迎面气流作用下能将缸头温度控制在合理区间，不需要额外加装水冷散热结构，降低了整机的重量负担，气缸内径46mm，活塞行程35mm，压缩比设定为7.8:1，这个压缩比参数是兼顾燃油适应性与动力输出的平衡选择，既能适应不同标号的汽油，也能避免高压缩比带来的爆震问题。点火系统采用电容放电式点火装置，点火能量充足，支持6到8.4V的供电电压，可适配2S锂聚合物电池直接供电，不需要额外加装调压模块，简化了机载布线的复杂度，点火提前角根据不同转速区间做了匹配设定，保证低转速下的扭矩输出与高转速下的功率释放。

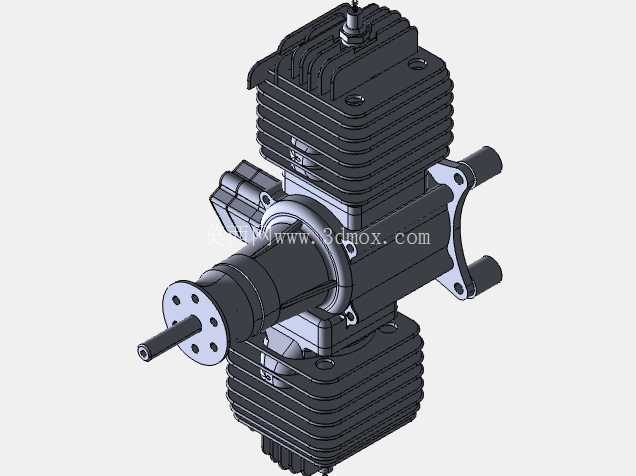

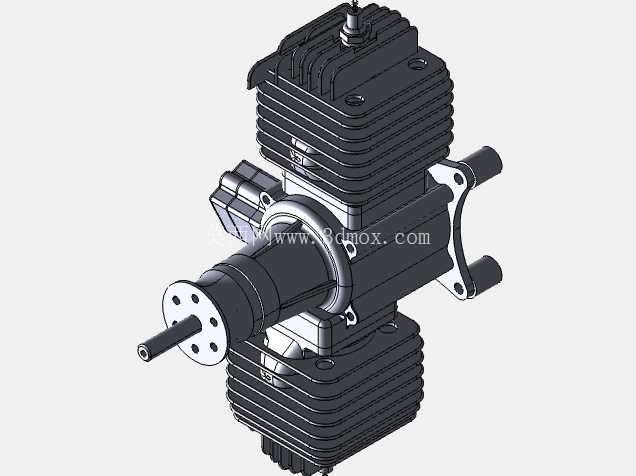

　　整机的重量分配经过优化，发动机主体重量91.7盎司，双消音器总重量8.11盎司，点火装置重量6.35盎司，整体重心落在曲轴中心线上，安装到机身时不需要额外做重心配平，大幅降低了飞手的整机调试工作量。进气系统采用四叶片簧片阀结构，能在不同转速下保证进气效率，避免高转速下的进气反喷问题，排气接口采用标准的压接式安装结构，可适配不同长度的排气管，根据不同机型的整流罩造型调整排气走向，避免高温废气直接吹向机身蒙布或机载电子设备。安装支架采用机加工铝座，安装孔位的位置度公差严格控制，能保证发动机与机身防火板的紧密贴合，避免长期振动下安装螺栓出现松动，随机配套的安装螺栓、减震垫都经过振动测试，能承受全转速区间的振动载荷，不会出现疲劳断裂的问题。在建模过程中，所有的配合面尺寸、安装孔位都按照实物1:1还原，包括散热鳍片的倒角、化油器的安装接口、点火器的固定位都做了精准复刻，结构设计人员可以直接将该模型导入到无人机整机设计文件中，做安装干涉检查、重心计算、振动仿真分析，不需要重新测绘尺寸，能大幅缩短大型无人机动力系统的选型与设计周期。
