机柜侧装阻尼气弹簧撑杆结构

　　该结构件属于小型可控式气弹簧支撑组件，常见于工业电气柜、通信户外柜、服务器机柜、设备检修门、上翻式防护盖板等场景，主要承担门体开启后的承重保持、闭合过程缓冲以及操作力平衡作用。现场使用中，机柜门板往往带有钣金折弯边、密封条、锁具和铰链，自重并不均匀；若直接依靠人工托举，检修时既占用双手，也容易因门板回弹造成夹手。该类撑杆通过内部活塞杆与缸筒的相对伸缩，在开启段提供辅助推力，在接近全开位置形成稳定支撑，在关门段则利用阻尼特性降低门板下落速度，使开合过程更加平顺。

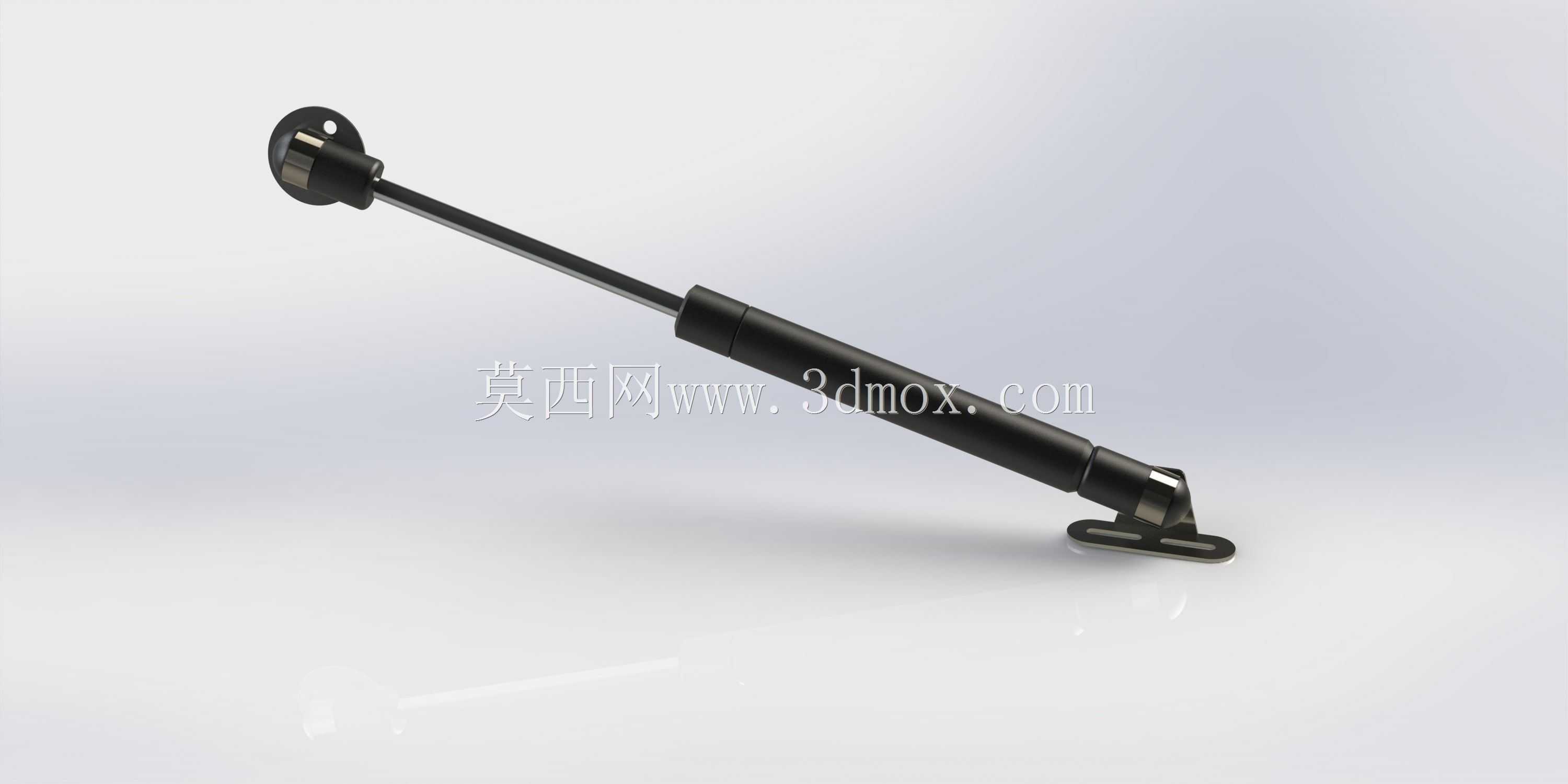

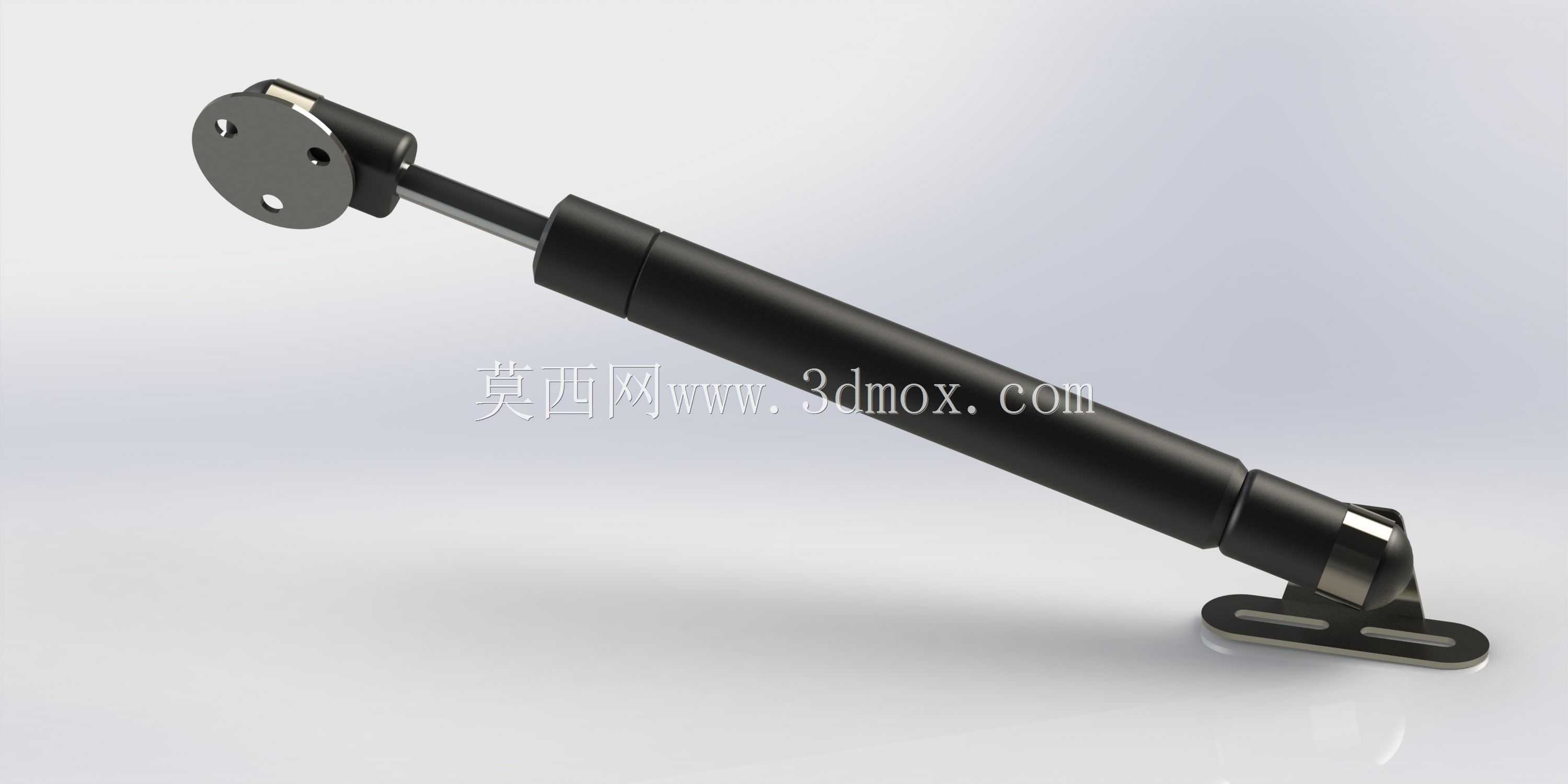

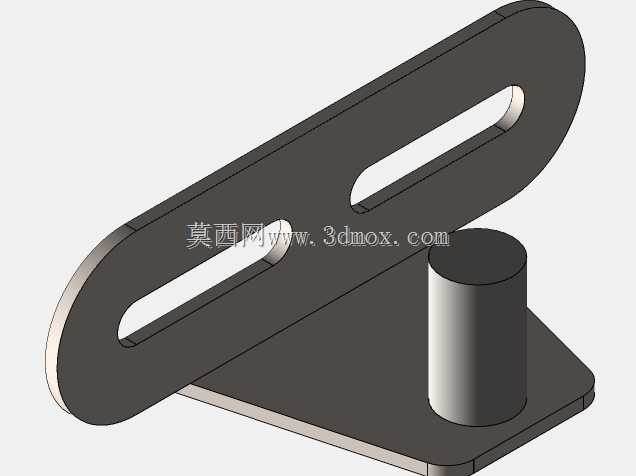

　　从外形看，组件由黑色缸体、外露活塞杆、端部连接头和底部安装支座组成。缸筒为细长圆柱结构，表面做深色处理，有利于在机柜内部形成统一外观，也能降低日常油污、粉尘对表面观感的影响。活塞杆沿轴线伸出，承担直线运动和载荷传递；两端接头并非简单同轴布置，而是结合门板与柜体的安装姿态进行角度适配。上端采用带孔圆盘式连接座，可通过紧固件固定在门板或活动侧板上；下端为带长槽的折弯支座，能够在装配时补偿一定孔位偏差，降低钣金件焊接或冲孔误差带来的安装应力。

　　设计这类撑杆时，不能只关注杆体本身行程，还要把铰链轴线、门板重心、开启角度和安装点位置一起纳入运动校核。若上下铰点距离选择过小，撑杆在关门状态下可能无法提供足够初始助力；若开启后铰点布置越过力矩平衡点，门体又可能出现自行回落或全开冲击。实际建模中需要建立门板、铰链、撑杆缸筒、活塞杆和两端支座的完整装配关系，通过不同开启角下的位置变化检查活塞杆伸出量、最小安装距、最大拉伸距以及接头摆角。尤其在机柜接近90度开启时，应保证撑杆不达到机械极限，仍保留少量行程余量，避免门板受外力晃动时把拉力直接作用到缸体端部。

　　安装边界方面，上端圆盘接头贴合面需要与门板内侧加强区域对应，不能固定在单薄钣金平面中央，否则长期受力后容易产生局部凹陷或螺钉松动。下端支座建议落在柜体框架、折弯立柱或焊接加强板上，长槽方向应与装配调节需求一致，使撑杆在门体运动过程中不因公差累积而发生别劲。缸体轴线在全行程中应尽量保持顺畅摆动，周边需预留线束、线槽、安装螺钉和门板加强筋的空间，避免开门时与柜内元器件干涉。

　　功能特性上，该结构兼顾支撑与缓冲。伸展阶段，内部压力推动活塞杆伸出，帮助操作人员抬升较重门体；保持阶段，撑杆可在设定角度承受门体重力，减少人工扶持；压缩阶段，油气流道产生阻尼，使门板不会因自重快速砸落。对于户外通信柜或粉尘较多的车间设备，还可在接头处增加防尘、防腐和防松设计；对于需要频繁开启的检修门，则应重点校核活塞杆侧向力、端部接头磨损以及支座疲劳强度。

　　三维结构表达时，缸筒、活塞杆、连接头、销轴、支座和紧固件均应按实际装配关系分层建模，细长杆类零件注意同轴度和行程方向，折弯支座需体现板厚、安装孔、长圆孔及过渡圆角。渲染外观可保留黑色缸体与金属接头的材质差异，以便在方案评审中直观呈现成品状态。整体来看，该模型适合用于机柜门体开合机构设计、撑杆选型校核、钣金安装点布置以及设备维护结构验证，能够帮助工程人员在样机加工前发现运动干涉、支撑力不足和安装空间受限等问题。
