酚醛导轨V轮结构大型3D打印设备

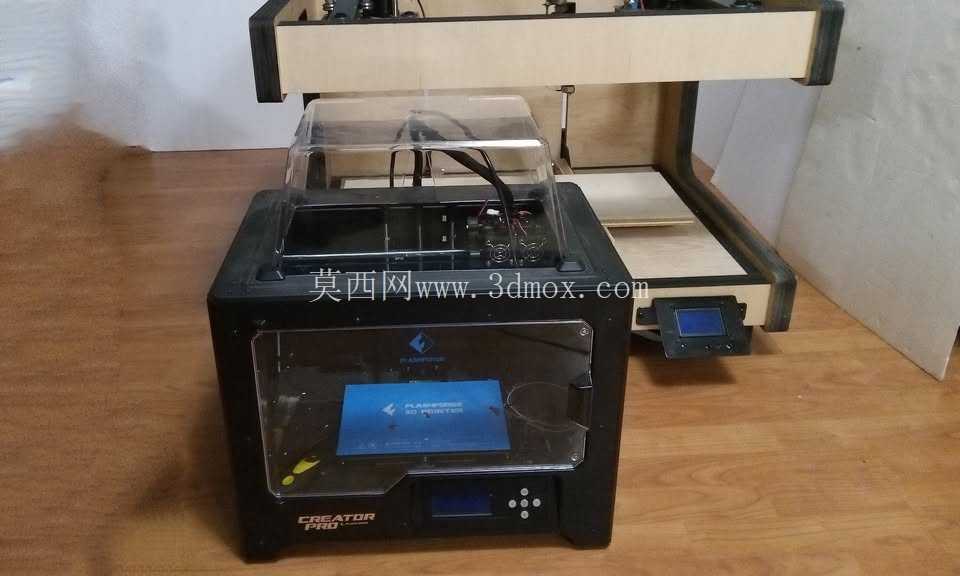

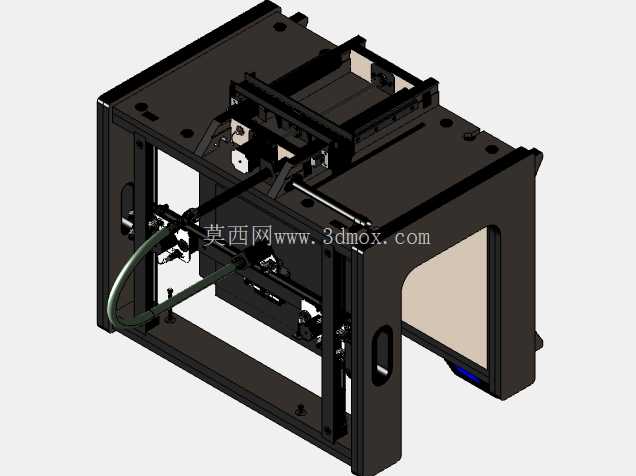

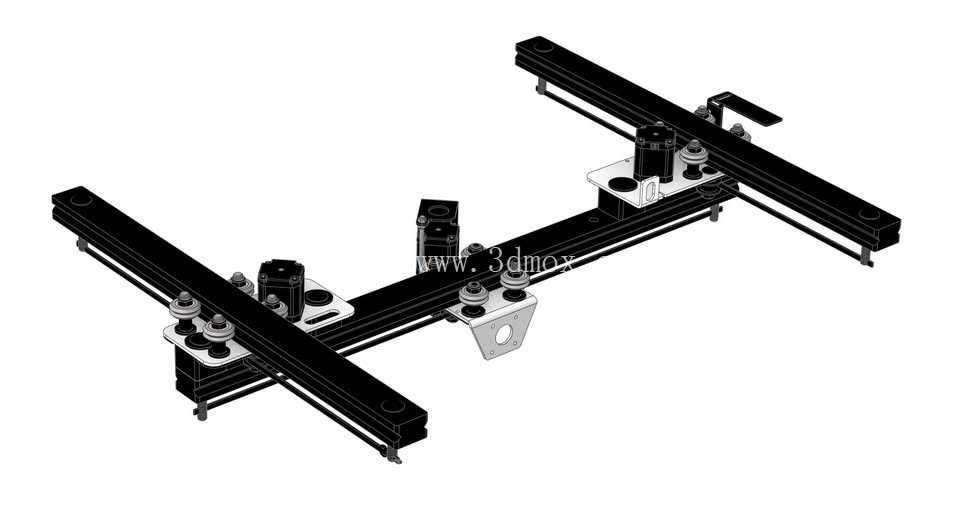

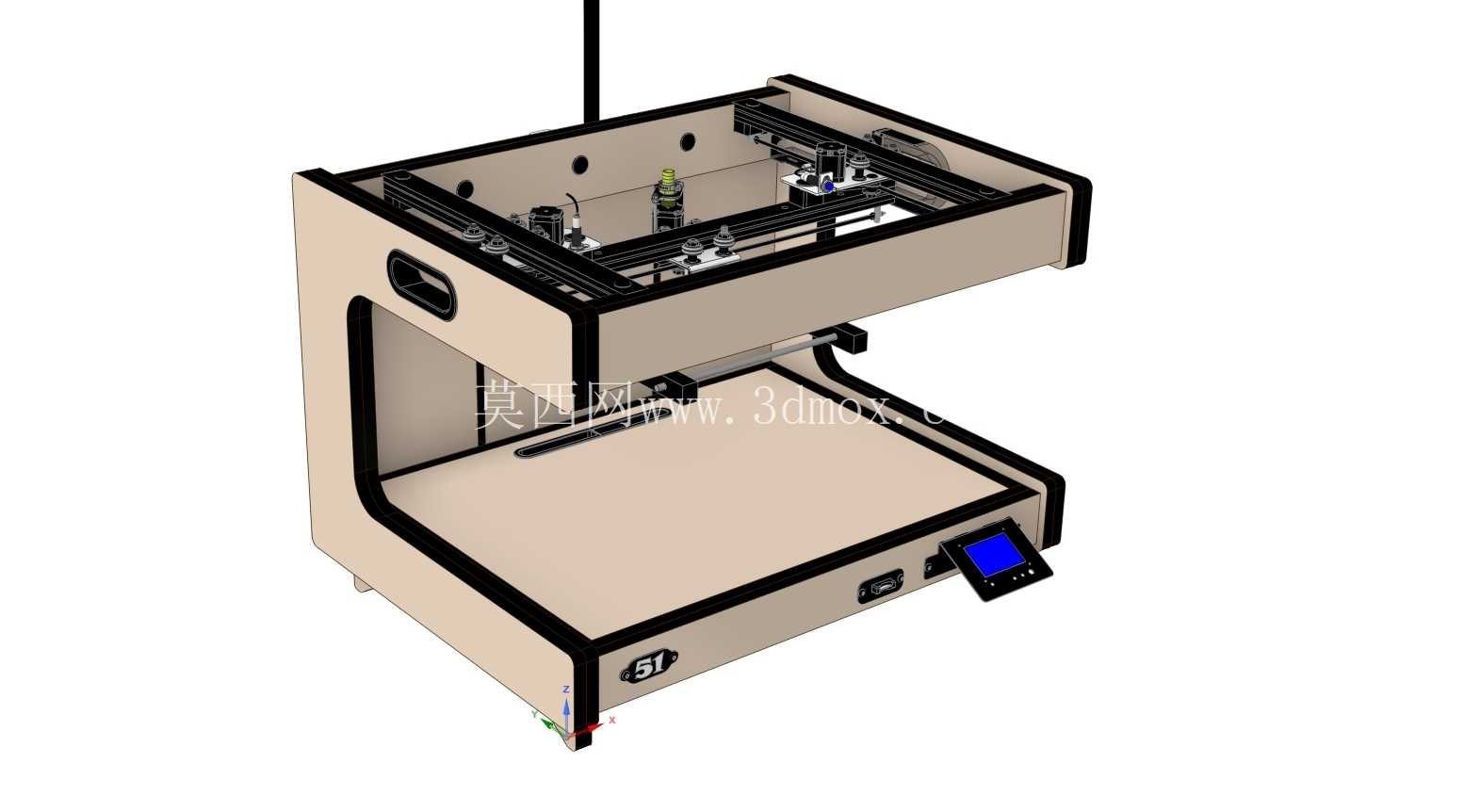

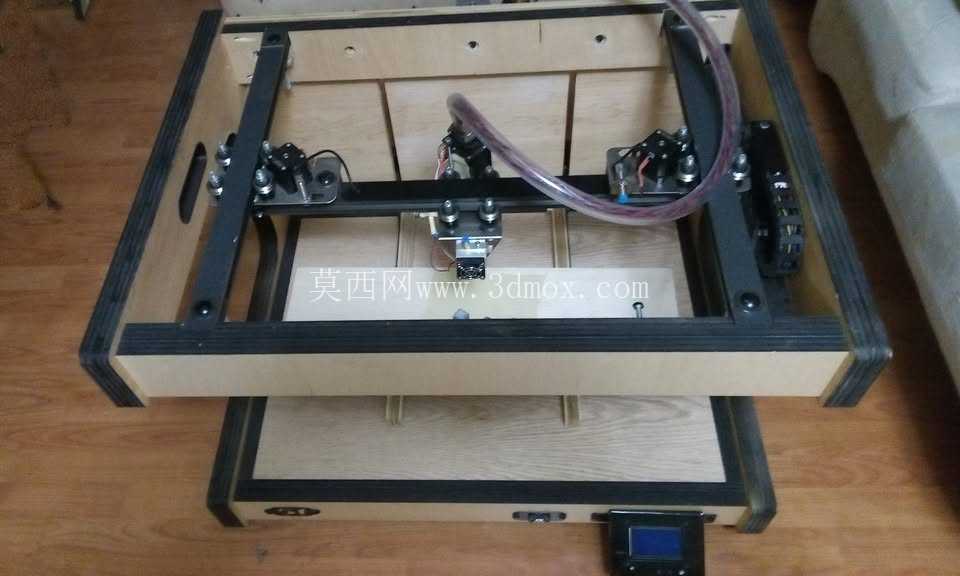

　　这款大尺寸熔融沉积成型设备的设计初衷，是面向小批量工装治具、大尺寸创意结构件的加工场景，解决常规桌面级3D打印机成型幅面不足、长时间运行导轨磨损快的痛点。从结构布局来看，设备采用框式层叠架构，底部为电控安装层，中层为成型工作平台，上层为XZ轴运动模组，整体安装边界可适配常规车间工作台或家用桌面摆放，无需额外定制大型安装基座。运动系统的设计是这款设备的核心特点，主运动导向采用酚醛树脂材质导轨搭配V型滚轮结构，相比常规金属直线导轨，酚醛材质自带润滑特性，运行过程中无需频繁加注润滑脂，在多尘的车间加工环境下能有效降低异物卡滞的概率，V轮的预紧结构可通过侧边偏心螺母快速调整间隙，长期使用出现磨损后无需整体更换导轨，仅需调整滚轮偏心量即可恢复运动精度，大幅降低后期维护成本。

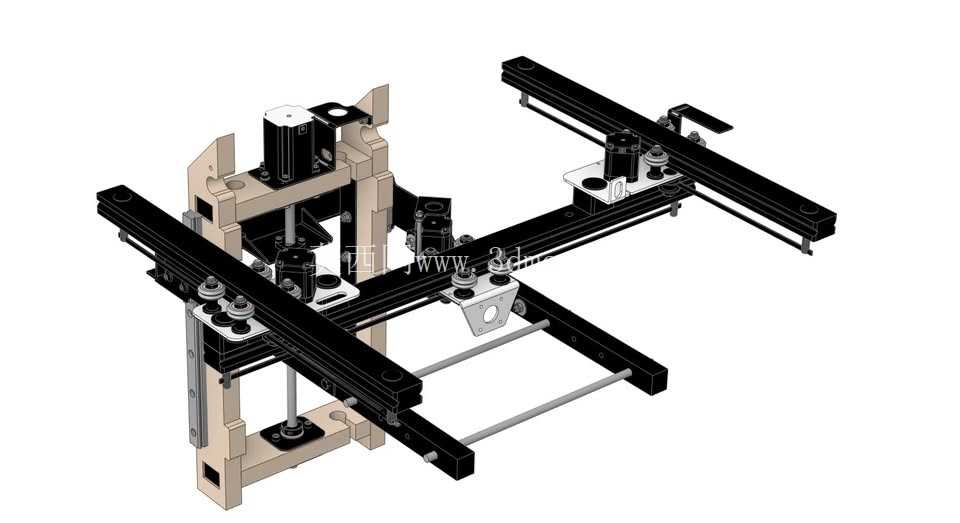

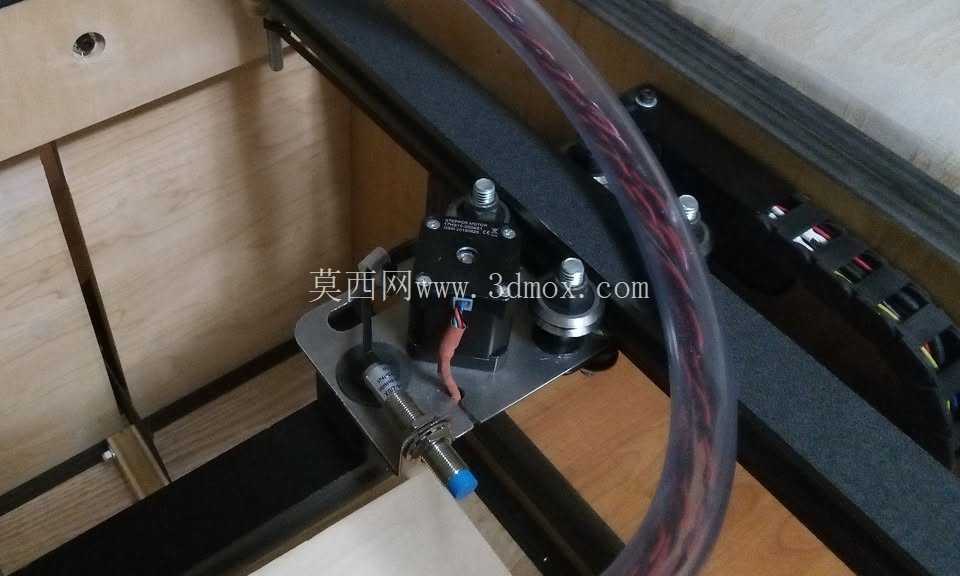

　　Z轴方向采用标准NSK直线导轨搭配皮带传动结构，配合NEMA17、NEMA23两款步进电机分别驱动XY轴运动与Z轴升降，电机选型匹配大尺寸运动模组的负载需求，即使搭载重型挤出头高速运动时也不会出现丢步问题。挤出端采用成熟的MK8挤出机构，适配常规1.75mm直径3D打印耗材，可兼容PLA、ABS、PETG等多种常用熔融沉积耗材，进料端设置电感式位置传感器，可实现打印前的自动调平功能，避免因平台倾斜导致的首层打印失败问题。设备的框架连接大量采用标准英制紧固件，这类紧固件可直接从常规HD、Tractor供应链渠道采购，无需定制特殊规格连接件，框架局部受力集中位置采用焊缝补强，提升整体框架的刚性，减少高速运动时的结构震颤。

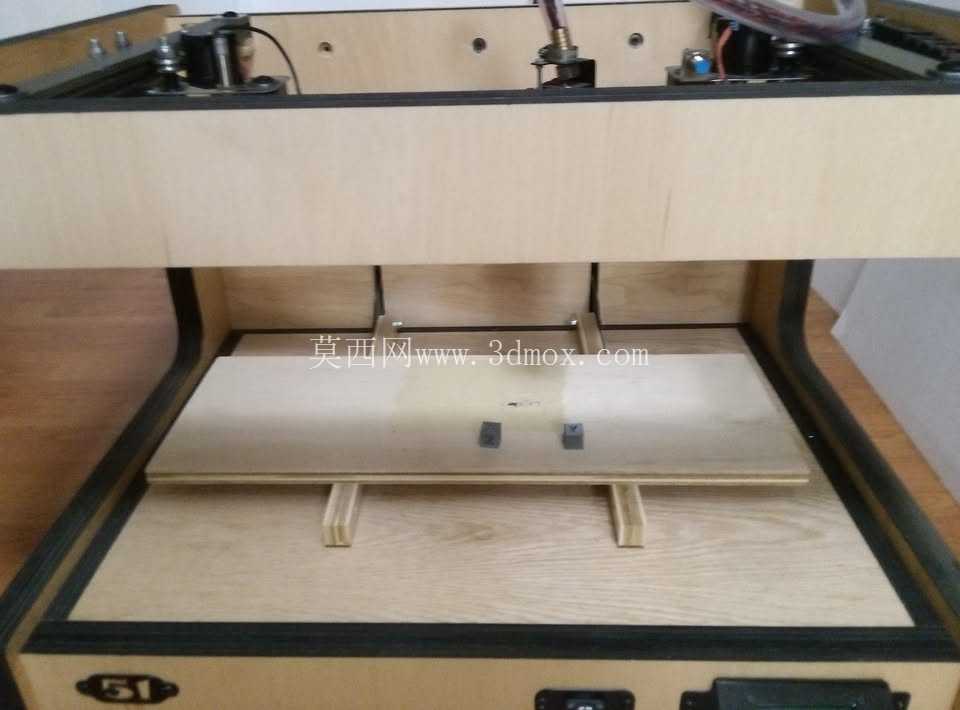

　　从零件加工适配性来看，设备的大部分结构件可直接通过配套CAD文件输出切割路径，使用常规CNC铣床或等离子切割设备即可完成板材零件加工，仅需预留常规切割余量即可满足装配要求，无需额外二次精加工。需要注意的是，这款设备的实体样机并未完成全流程组装验证，实际搭建时，床身支撑臂可采用酚醛树脂板或多层胶合板作为支撑材料，这两类材料成本低、易加工，且具备足够的结构强度支撑大尺寸成型平台。作为系列化3D打印设备设计方案的最终版本，这款设备的整体重量较大，实际组装过程中需要使用成人尺寸的手动安装工具，尤其是框架连接位置的紧固件，建议搭配扭矩扳手按照预设扭矩值锁紧，避免因紧固件锁紧力不足导致长期运行后框架精度偏移。

　　从实际应用角度来看，这款设备可覆盖文创产品大尺寸原型制作、小型工厂非标工装快速打样、教学场景下大尺寸结构件打印演示等多个场景，其酚醛导轨的设计也为低成本大尺寸3D打印设备的运动系统选型提供了可参考的方向，相比采用金属导轨的同幅面设备，整体硬件成本可降低三成左右，且后期维护难度更低，适合具备一定机械组装能力的用户自行搭建使用。设备的走线采用侧边拖链结构，将运动轴的电机线、传感器线、加热线全部收纳在拖链内部，避免运动过程中线缆与结构件发生摩擦导致线缆破损，提升长期运行的安全性。电控系统安装在设备底部的独立仓体内，与成型腔做简单的隔热分隔，减少成型腔高温对电控元件寿命的影响，操作显示屏设置在设备前侧下方，操作人员站立或坐姿状态下都可方便操作。
