2.4GHz频段杆装室外定向平板天线结构

　　做无线覆盖项目的工程师都清楚，2.4GHzISM频段的室外覆盖一直是个平衡覆盖距离、抗干扰能力、安装便捷性的难点，这款定向平板天线的结构设计，刚好切中了这类场景的实际需求。从实际应用场景来看，这类天线主要用在园区无线组网、厂区设备无线数据回传、偏远区域宽带接入点位、户外监控点位的无线链路搭建场景，相比全向天线，定向结构可以把射频能量集中在预设的水平和垂直波瓣角范围内，减少旁瓣信号带来的干扰，同时提升主方向的信号增益，拉长单跳传输的有效距离。

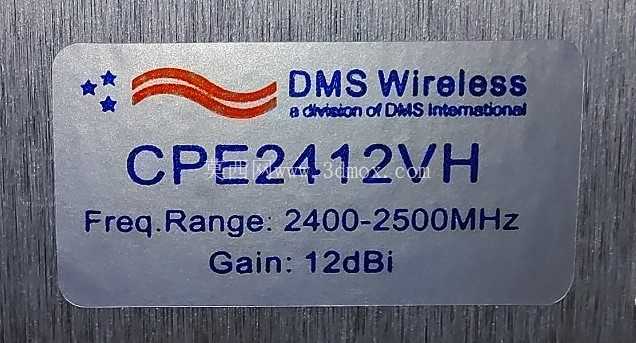

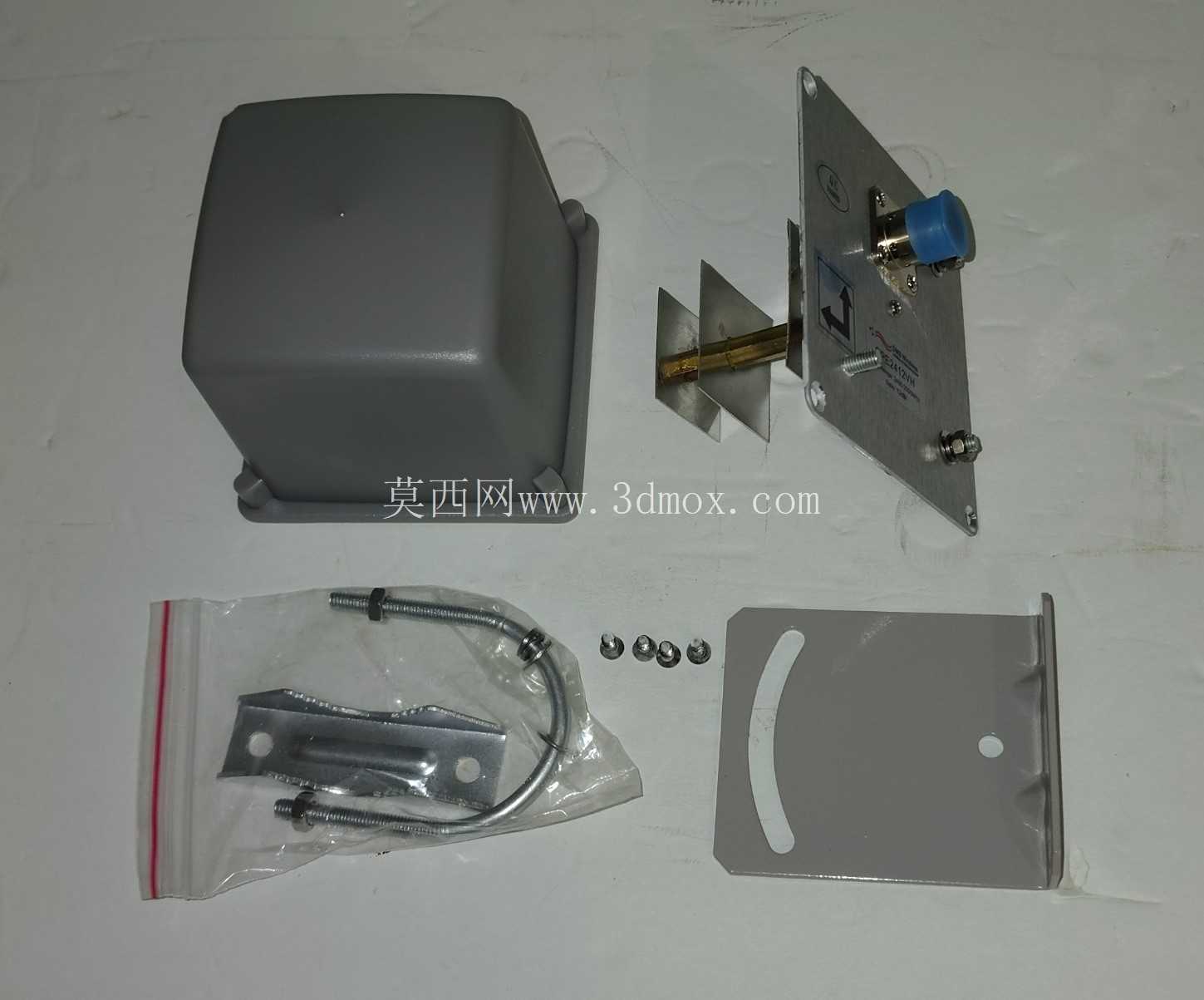

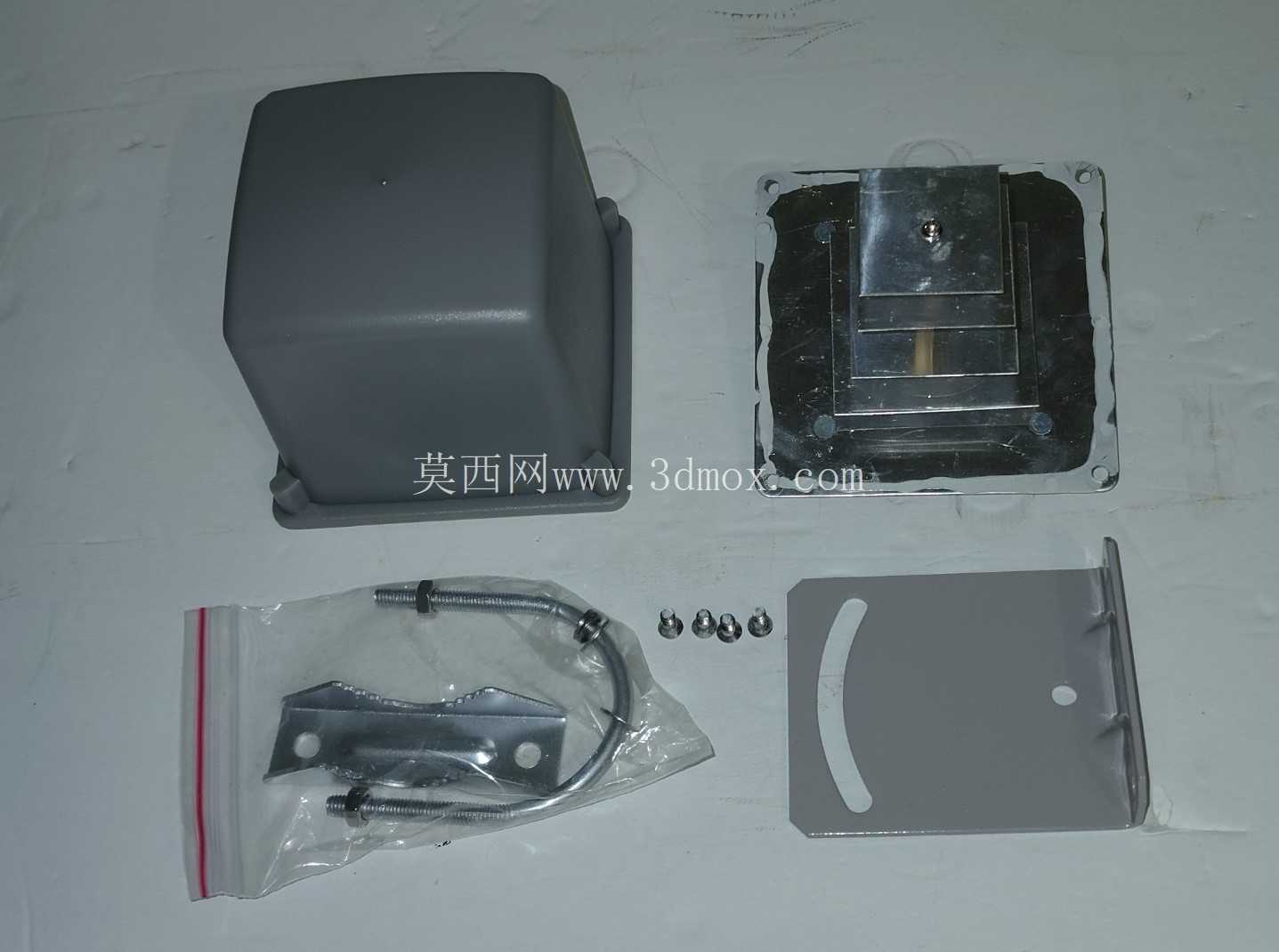

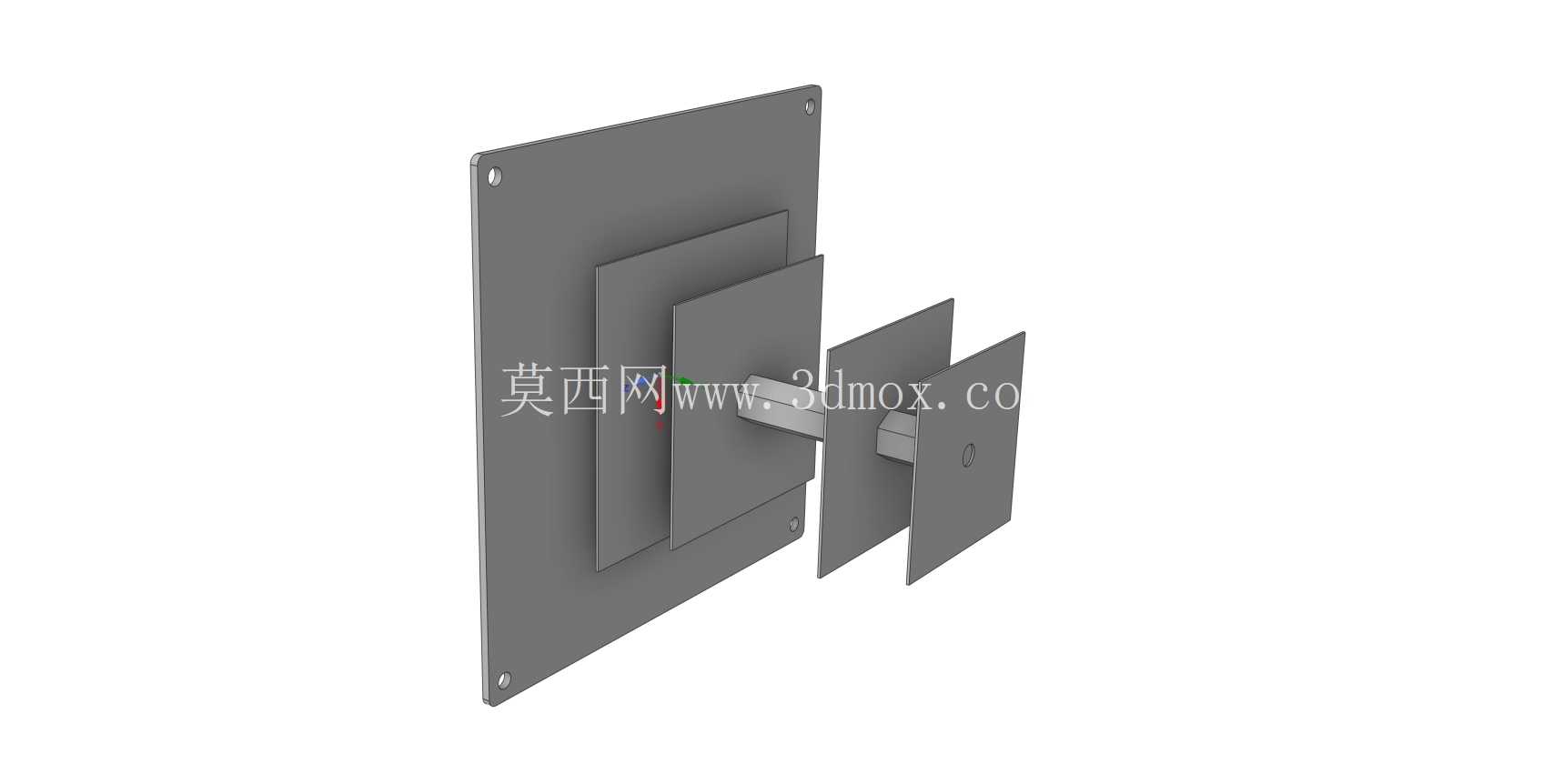

　　从结构拆分来看，这款天线采用多层金属振子叠加的经典平板定向结构，最外侧是带安装固定孔的金属反射背板，背板四角预留的沉头安装孔位，既可以直接通过膨胀螺栓固定在建筑外墙、混凝土基座上，也可以配套抱箍夹具适配不同直径的安装立杆，满足杆式安装的需求，安装孔的位置公差控制在±0.2mm以内，避免现场安装时出现孔位错位无法装配的问题。反射板内侧依次堆叠多层引向振子片，每一层振子片之间通过绝缘支撑柱保持固定间距，这个间距是结合2.4-2.5GHz频段的波长做的匹配设计，既保证振子之间的信号耦合效率，也避免层间距离偏差带来的驻波比升高问题，振子片的边缘做了倒角处理，避免尖锐边角在户外长期使用中出现电晕放电，也能减少运输、装配过程中划伤操作人员的风险。

　　天线的馈电结构从反射板中心位置穿出，末端适配标准N型连接器，这种连接器的螺纹锁紧结构在户外场景下可靠性更高，相比SMA接口抗振动、防松脱能力更强，配合防水胶带做密封处理后，可以满足IP67级的户外防水要求，适配长期雨淋、凝露、高低温交替的户外使用环境。从设计思路上看，整个结构没有采用一体化密封的塑料外罩设计，而是采用分层装配式结构，一方面是降低生产过程中的装配难度，每一层振子都可以单独做性能检测后再总装，减少成品不良率；另一方面，后期维护时如果出现振子性能偏移、连接器损坏的问题，可以逐层拆解更换配件，不用整体报废整个天线，降低运维成本。

　　安装边界方面，这款天线的整体厚度控制在合理范围内，杆装时的风阻系数更小，在沿海高风速区域使用时，配套的抱杆不需要额外做过高的抗风等级加强，背板的四个固定孔位兼容常见的室外天线安装支架孔距，现场替换旧天线时不需要重新打孔，降低施工量。实际使用中，12dBi的增益水平刚好适配1-3公里的点对点无线传输场景，不会因为增益过高导致波瓣角过窄、安装对准难度过大，也不会因为增益不足导致传输距离不够，50欧姆的阻抗匹配可以直接适配市面上绝大多数主流的无线AP、网桥设备，不需要额外加阻抗转换器，减少链路中的信号损耗。结构设计上，所有金属部件都做了抗氧化喷塑处理，在酸雨、盐雾环境下也能保证长期使用不生锈，不会因为金属锈蚀导致天线性能下降，层间的绝缘支撑柱采用耐候性工程塑料材质，长期紫外线照射下不会出现脆裂、变形的问题，保证振子间距在全生命周期内保持稳定，避免性能漂移。
