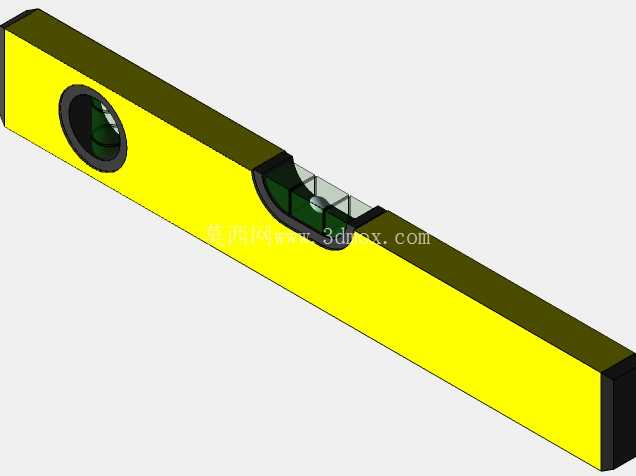

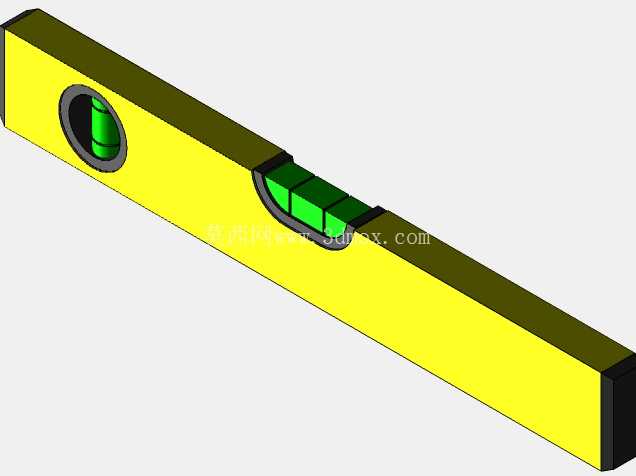

条式高精度气泡水平尺三维结构模型

在建筑施工、设备安装、木工装配、机床调平这类对水平基准有严苛要求的作业场景里，条式气泡水平尺是一线作业人员随身携带的基础量具，不需要外接电源、不需要复杂校准流程，靠气泡在水准管内的偏移就能快速判断被测面的水平偏差，是现场施工、设备调试环节里判断平面度、水平度的核心辅助工具。

这款水平尺的主体采用铝合金挤压型材作为基体，截面为矩形空心结构，在保证整体直线度、抗扭刚度的前提下尽可能降低自重，方便单手握持携带，尺身主体做了阳极氧化亮黄色处理，一方面提升铝合金表面的耐磨、抗腐蚀性能，避免施工现场磕碰、沾水导致的基体锈蚀，另一方面高饱和度的黄色在复杂施工现场辨识度极高，不容易被杂物掩埋、误踩损坏。尺身的两个测量基准面都做了精铣加工，平面度控制在0.1mm/m以内，保证和被测面贴合时不会因为基准面翘曲出现测量误差，两端加装了黑色橡胶防撞端盖，当水平尺不慎从工作台、脚手架上掉落时，橡胶端盖可以吸收大部分冲击能量，避免内部的水准管受震碎裂、尺身端部变形影响测量精度。

尺身上集成了两个水准泡组件，一个是安装在尺身端部的圆形水准泡，用于快速判断被测面的大致水平状态，粗找平阶段可以通过圆形泡的偏移快速调整设备支脚、工件位置，不需要反复调整长水准管；另一个是嵌入尺身中部的长条形水准管，是高精度测量的核心部件，水准管内壁磨成一定曲率半径的圆弧面，内部填充低粘度、低冰点的混合液体，只留一个小气泡，管身表面刻有均匀的分度线，当尺身处于水平位置时，气泡会停留在分度线的中间位置，一旦被测面存在倾斜，气泡就会向偏高的一侧偏移，作业人员可以根据气泡偏移的格数快速计算出倾斜角度，常规款的分度值可以达到0.5mm/m，满足绝大多数现场安装、装修施工的精度要求。

从结构设计的角度来看，这款水平尺的建模过程优先保证了基准面的形位公差还原，建模时首先绘制尺身的截面轮廓，通过拉伸命令生成基体，再对两个测量基准面做单独的公差约束，保证两个面的平行度、平面度符合量具的设计要求；水准管的安装槽做了嵌入式结构设计，槽体和水准管之间预留了0.2mm的粘接间隙，装配时可以通过结构胶将水准管牢牢固定在槽内，同时在槽体周边设计了加强筋，避免尺身受弯时挤压水准管导致测量失准。尺身的侧面没有设计多余的刻度标识，避免加工过程中刻度槽破坏尺身的整体刚度，所有的标识都采用丝印工艺印刷在尺身正面，不会影响基准面的贴合度。

在实际安装使用场景中，这类水平尺不需要额外的安装固定结构，使用时直接将精铣过的基准面贴合在被测表面即可，不管是钢结构安装时的钢梁调平、机床安装时的床身水平校准、装修作业时的墙面瓷砖铺贴找正、木工制作时的台面水平校验，都可以直接使用。尺身的整体长度控制在400mm规格，这个长度的水平尺兼顾了便携性和测量基准长度，不会因为尺身过短导致局部测量误差过大，也不会因为尺身过长在狭窄空间内无法施展；尺身的截面宽度为30mm、高度为50mm，握持时刚好符合成年人手掌的握持尺寸，长时间手持作业也不会出现硌手的情况。

需要注意的是，这类气泡式水平尺在使用前需要做归零校验，校验时可以将水平尺放在已经确认水平的基准平台上，记录气泡的位置，再将水平尺调转180度放在同一位置，如果气泡仍然停留在相同的刻度位置，说明尺身的零位准确，如果出现偏移就需要调整水准管的安装螺钉进行校准，这也是结构设计时在水准管端部预留调节螺钉安装位的原因，方便用户在长期使用后自行校准零位，不需要返厂维修。另外尺身的空心结构内部做了加强筋布置，在尺身中部承受100N的集中载荷时，整体挠度不会超过0.1mm，避免测量时因为尺身自身变形导致的读数偏差，保证测量结果的可靠性。
