可调节四边形几何演示教学尺具

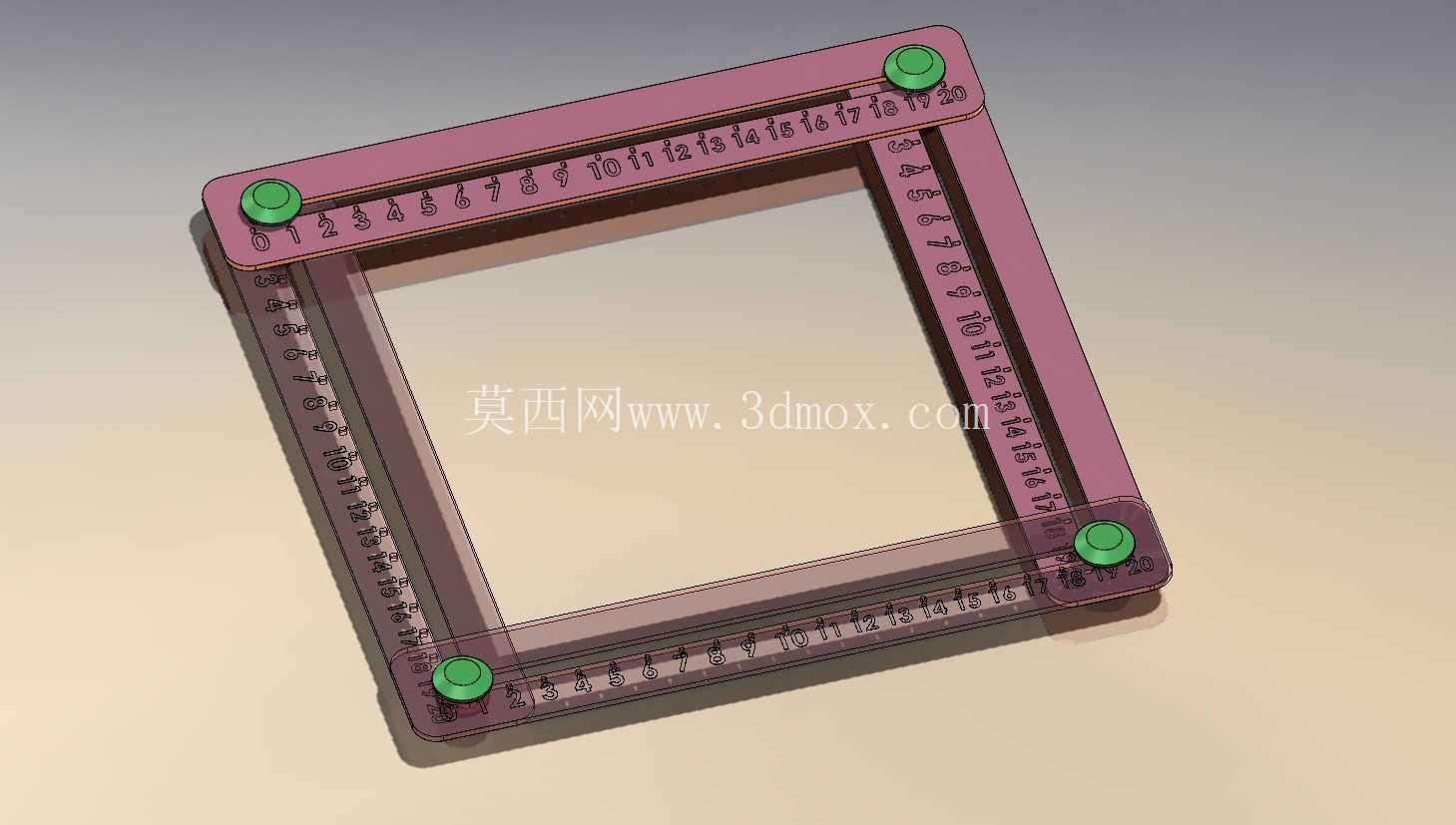

　　这款可调节尺具最初的设计切入点，是解决中小学数学几何课堂上，四边形形态动态演示缺乏实体操作工具的痛点——以往教师多通过黑板绘图、几何画板软件演示边长固定时四边形的不稳定性，学生缺乏亲手操作的实感，很难直观理解正方形、长方形、平行四边形、菱形之间的形态转换逻辑，这款尺具就是为了填补实操教学的空白。从结构设计来看，整套尺具由四根带刻度的扁平直尺、四个锁固旋钮销组成，直尺上开设通长滑槽，旋钮销穿过相邻两根直尺的滑槽端部，既可以作为相邻尺身的铰接转轴，拧紧后又能锁死当前尺身的相对位置，固定住演示的四边形形态。

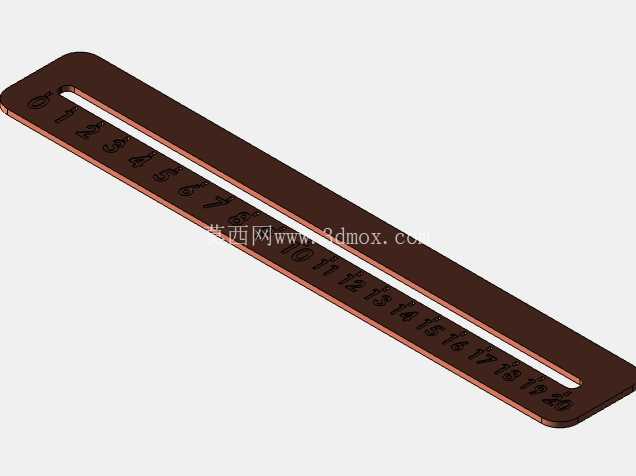

　　每根直尺的有效测量量程为0-20cm，尺身表面蚀刻清晰的长度刻度，在演示几何形态的同时，还能直接读取边长数值，方便学生同步计算周长、对比不同形态下的边长变化规律。设计阶段充分考虑了不同制造场景的适配性，针对3D打印场景，所有零件均做了扁平化处理，无复杂悬空结构，采用FDM工艺打印时无需添加支撑，摆放时可直接平铺在打印平台上，能有效减少打印耗材浪费、缩短打印周期；针对激光切割加工场景，所有零件轮廓均为直线与圆弧组合，无复杂曲面，适配3mm厚度的亚克力、胶合板、MDF密度板等常用板材，切割后无需二次打磨修形即可完成装配。

　　装配逻辑也做了极致简化，不需要额外的紧固件、粘接剂，只需要将四根直尺的滑槽对齐，依次穿入四个旋钮销，拧紧旋钮上的防滑胶圈即可完成组装，学生也可以亲手参与装配过程，进一步理解铰接结构的运动原理。实际教学应用中，这款尺具可以覆盖小学阶段四边形认知、周长计算，初中阶段平行四边形性质、菱形判定、四边形不稳定性等多个知识点的教学需求，教师可以先将尺具调整为标准正方形，拧紧旋钮固定后让学生测量四边长度、四个内角，随后松开对角的两个旋钮，拉动尺身改变夹角，即可演示正方形到菱形的转换过程，全程边长保持不变，仅内角发生变化，学生可以直观观察到形态变化过程中周长不变、面积随夹角改变的规律；也可以调整相邻尺身的伸出长度，演示长方形到普通平行四边形的转换，对比不同形态下边与角的对应关系。

　　除了常规课堂教学，这款尺具也适配STEM教育场景下的探究式学习任务，学生可以自主调整尺具形态，记录不同夹角下的四边形面积数值，推导面积与夹角的对应公式，也可以利用尺具的铰接特性，搭建简单的连杆机构演示模型，理解平面连杆机构的运动逻辑。从安装边界来看，整套尺具收拢为正方形形态时，外轮廓尺寸为22cm×22cm，完全展开为最大平行四边形形态时，横向最大跨度为38cm，纵向最大跨度为22cm，占用桌面空间小，适合学生单人操作或者小组协作演示，尺身边缘做了R1的圆角处理，没有尖锐棱角，避免课堂使用时划伤学生。旋钮销采用大直径滚花设计，不需要额外工具，学生用手即可拧紧或松开，操作门槛极低。尺身的滑槽宽度与旋钮销的轴径做了间隙配合设计，滑动时无卡顿、无明显旷量，调整形态时尺身不会出现歪斜，保证演示时的形态精度，刻度线的蚀刻深度控制在0.2mm，长期使用也不会磨损脱落，满足教学场景下高频次操作的耐用性需求。
