世界杯主题富莱科杯造型创意摆件结构设计

做了快十年结构设计，经手的文创类铸造件也有几十款，这次拿到这个足球主题杯型摆件的数模，第一反应是把曲面分块逻辑做顺，毕竟这类产品最终要走金属铸造或者树脂翻模工艺，分模面选不好，后续修模的工作量能翻三倍。先看整体的应用场景，这类主题摆件主要面向体育赛事周边、球迷收藏、活动纪念礼赠场景，既可以做桌面陈列装饰，也能作为定制化纪念礼品批量生产，部分带中空结构的版本还能兼顾小型收纳功能，适配办公桌面、家居展柜、球迷主题空间的陈列需求。

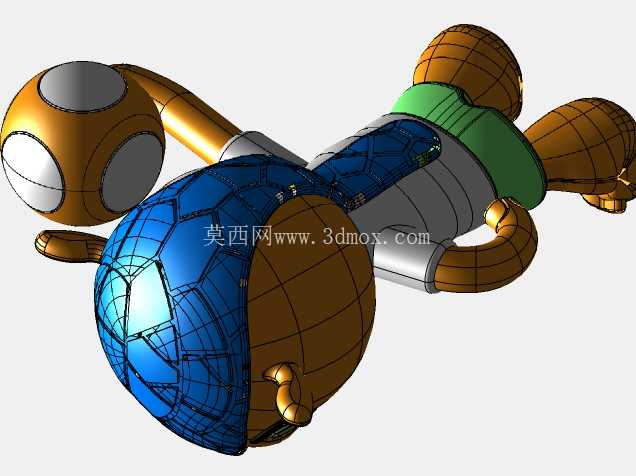

从功能特性来看，整个造型采用足球元素与杯型结构融合的设计思路，主体头部区域用经典足球的多边形拼接纹理做曲面分割，区分出不同色块的分块边界，每一块多边形曲面都做了均匀的圆角过渡，避免铸造过程中出现锐角应力集中，也能让后续表面喷涂、电镀工艺的附着效果更均匀。两侧延伸出的环形握臂结构，不是单纯的装饰造型，实际生产中可以作为整个摆件的受力支撑点，搬运移动时握持这两个位置，不会触碰主体表面的涂装区域，避免留下指纹或者刮花漆面，同时环形结构的曲率经过反复调整，成年人手指握持时的贴合度刚好，不会出现硌手或者打滑的问题。

设计思路上没有走常规的直筒杯型路线，而是把足球的球面特征做了变形适配，头部的球面曲率和杯身的柱面曲率做了G2连续过渡，不会出现曲面接痕，不管是3D打印打样还是开模铸造，曲面的顺滑度都能满足外观件的质检要求。中间的分段式结构做了不同直径的台阶差，每一段台阶的高度差控制在1.2mm，刚好可以作为不同色号涂装的遮蔽边界，生产时不用额外做治具定位，靠台阶本身就能实现分色遮蔽，能大幅降低涂装工序的人工成本。尾部的双球形支撑脚，和底部的接触面做了平面切边处理，两个支撑点加上头部球面的底部切边，三个支撑点形成稳定的支撑三角，放置在15度倾斜的平面上也不会倾倒，不用额外增加配重块就能满足摆放稳定性要求，能减少整体的材料用量。

尺寸边界这块，整体长度控制在180mm以内，最大直径处不超过75mm，这个尺寸刚好适配常规的礼品包装盒尺寸，不用定制特殊规格的包装，能压缩包材成本。所有的壁厚都做了均匀化处理，主体壁厚保持在2.5mm，局部加强筋位置的厚度不超过壁厚的三分之二，避免铸造过程中出现缩孔、缩水的缺陷。各个分块之间的凹槽深度控制在0.8mm，既能够突出足球纹理的立体感，又不会因为凹槽过深导致填漆时出现积漆、流挂的问题。握臂和主体连接的位置做了R3的圆角过渡，避免应力集中导致运输过程中出现断裂，连接位置的壁厚和主体保持一致，不会出现厚薄突变的情况。

实际生产适配的时候，这个数模的分模线选在主体的最大轮廓线上，两侧握臂的位置做了侧向抽芯的预留结构，不用做复杂的滑块结构就能顺利脱模，模具结构相对简单，适合小批量快速生产，也能降低模具开发的成本。表面的纹理分块，每一块的拔模斜度都做到了1.5度以上，不管是金属压铸还是树脂浇筑，都能顺利脱模，不会出现粘模的问题。中间的绿色环带位置做了0.5mm的凸起台阶，后续可以做植绒或者橡胶圈包覆，提升整个摆件的质感，也能作为上下部分装配的定位止口，要是做分体式装配的版本，这个台阶刚好能卡住配合件，不用额外加定位柱。

从结构验证的角度，整个模型的装配间隙都留了0.3mm的公差带，要是做分体拼接的版本，配合位置的松紧度刚好，不会出现过紧装不上或者过松松动的问题。所有的曲面都做了曲率检查，没有出现倒扣、碎面的问题，导入到铸造模流分析软件里，进料口的位置选在尾部支撑脚的位置，熔料流动的路径能均匀覆盖整个型腔，不会出现缺料、冷隔的缺陷。排气槽的位置可以开在头部球面的各个分块凹槽处，刚好能把型腔内的空气排干净，避免产品表面出现气泡、砂眼的问题。

这类文创类铸造产品，很多设计师容易只看重外观造型，忽略生产工艺的可行性，这个模型在设计阶段就把铸造、涂装、装配、包装全流程的工艺要求都考虑进去了，没有出现那种看起来好看但是根本没法开模生产的曲面结构，各个位置的尺寸公差都适配常规的铸造工艺精度要求，不用做额外的二次加工就能直接用，打样阶段用3D打印做验证的时候，支撑添加的位置都选在非外观面，拆除支撑之后的打磨工作量很小，能缩短打样周期，快速调整细节。
