儿童手摇三轮玩具车结构设计方案

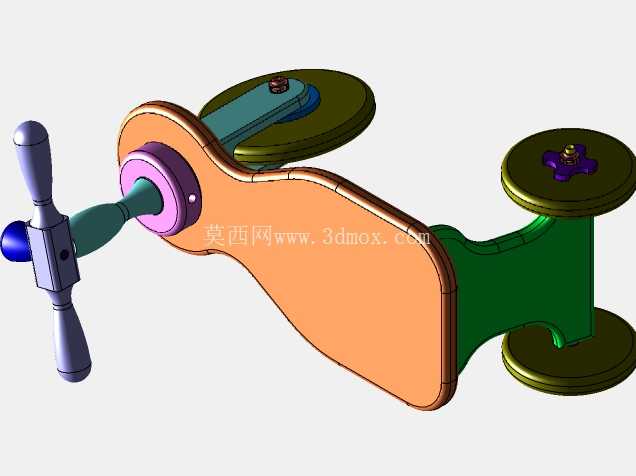

　　驱动端设置在车身侧前方，采用符合儿童手掌抓握尺寸的摇柄结构，摇柄与车身连接位置设置了耐磨衬套结构，既可以降低转动过程中的摩擦阻力，让孩童用较小的力量就能驱动车辆行进，也能避免长期转动磨损导致的结构松动，提升整体使用寿命。行走轮组采用前单轮导向、后双轮承载的三轮稳定布局，后轮采用大直径宽面轮体设计，轮体边缘做圆弧过渡，既可以提升整车在不平整路面的通过性，也能保证车辆静止或行进过程中的侧倾稳定性，避免孩童玩耍时发生侧翻风险；前轮与摇柄驱动结构直连，摇柄转动的动力直接传递至前轮实现驱动，传动路径短，机械效率高，没有复杂的多级传动结构，大幅降低了生产装配的难度，也减少了后期使用过程中的故障点。这款儿童手摇三轮车的结构设计，核心面向低龄儿童的室内外轻量玩耍场景，区别于常规脚踏儿童三轮车，采用侧置手摇驱动的结构形式，适配3-6岁儿童上肢力量发育阶段的活动需求，既可以作为孩童日常玩耍的趣味代步工具，也能在玩耍过程中锻炼孩童的上肢协调能力与手眼配合度。从结构布局来看，整车采用一体化流线型的主承载车身设计，车身主体为曲面过渡的承托结构，没有尖锐棱角，所有外露边缘均做了大圆角倒钝处理，完全符合儿童玩具的安全设计规范，避免孩童在玩耍磕碰时造成划伤。

　　从设计思路层面，这款产品在建模阶段优先考虑了铸造工艺的成型可行性，车身主体的曲面壁厚保持均匀一致，没有出现壁厚突变的结构，避免铸造过程中出现缩孔、缺料等成型缺陷；所有连接位置的凸台、安装孔位均做了拔模斜度处理，适配金属模或者砂型铸造的开模需求，不需要后续大量的机加工工序就能完成主体结构的成型，能够有效控制批量生产的制造成本。安装边界方面，整车的横向宽度控制在320mm以内，纵向长度控制在550mm左右，摇柄的转动半径不超过120mm，整体尺寸小巧，既可以在小区步道、公园平地等户外场景使用，也能够在家庭室内的客厅、游乐区等空间灵活转向移动，不会因为尺寸过大占用过多活动空间。

　　轮体与车身的连接采用快拆式的轴销结构，不需要专用工具就能完成轮体的拆卸与更换，当轮体出现磨损时，家长可以快速完成配件替换，延长产品的整体使用周期。摇柄的握持位置采用符合人体工学的收腰造型，表面做防滑纹理处理，孩童手掌出汗时也能稳定抓握，不会出现打滑脱手的情况。车身主体的曲面造型兼顾了结构强度与外观童趣，流畅的曲线轮廓没有生硬的折角，既能够在孩童磕碰时起到缓冲作用，也符合儿童产品的审美特点，能够吸引孩童的使用兴趣。在结构强度校核层面，车身主体的承载能力按照25kg的额定载荷设计，在关键的摇柄连接位置、轮轴安装位置均做了局部加厚处理，能够承受孩童玩耍过程中的常规冲击载荷，不会出现结构断裂的情况。

　　轮体采用耐磨的柔性材质设计，在硬质地面滚动时不会产生过大的噪音，也不会划伤家庭的地板饰面，适配室内使用的场景需求。整车没有设置额外的突出零部件，所有紧固件均采用内嵌式安装，外表面没有外露的螺丝头或者尖锐凸起，从结构根源上消除了可能的安全隐患。驱动结构的转动间隙控制在合理范围内，不会出现过大的虚位导致摇柄晃动，也不会因为间隙过小出现卡滞，保证孩童摇动时的手感顺滑。转向结构与前轮集成设计，通过摇柄的小幅摆动就能实现前轮的转向控制，转向角度控制在左右各30度范围内，避免转向角度过大导致车辆侧翻，同时也能让孩童轻松完成转向操作，不需要施加过大的力量。
