本田ATC启动拉动手柄结构设计

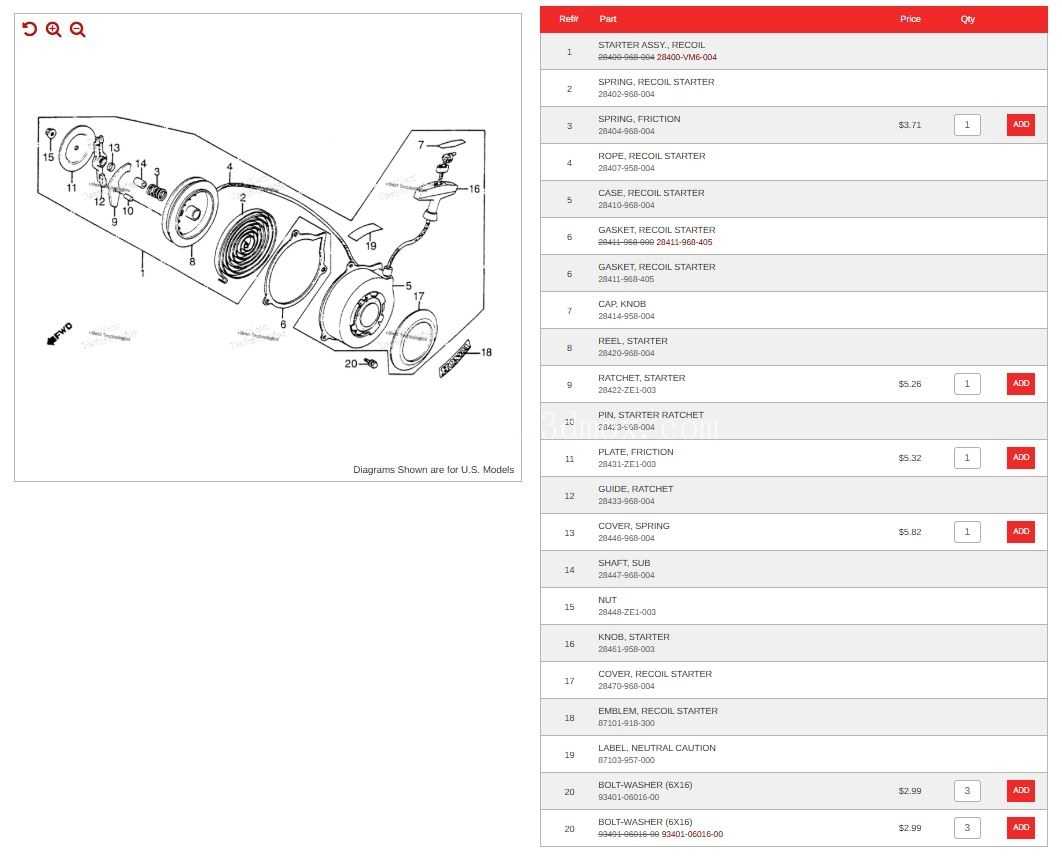

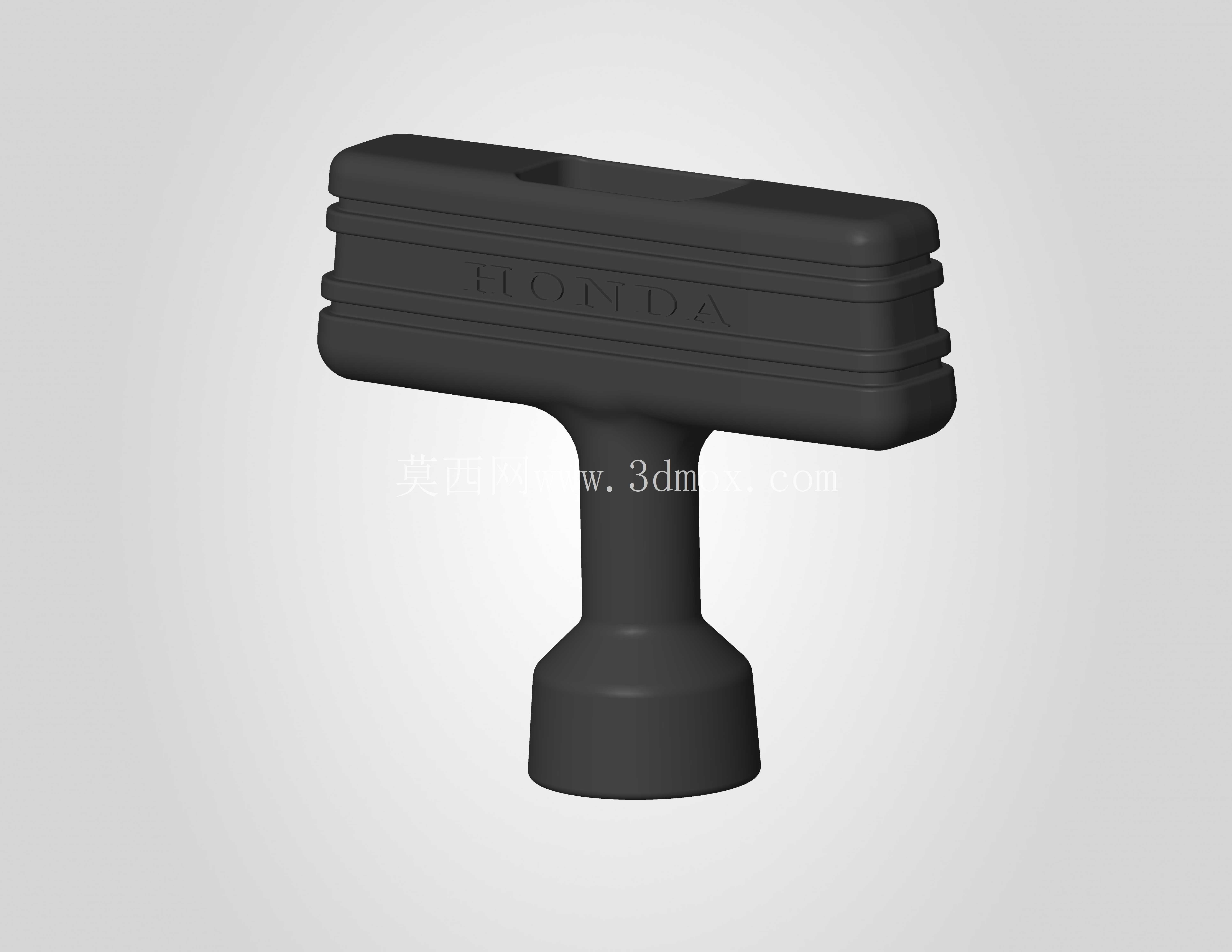

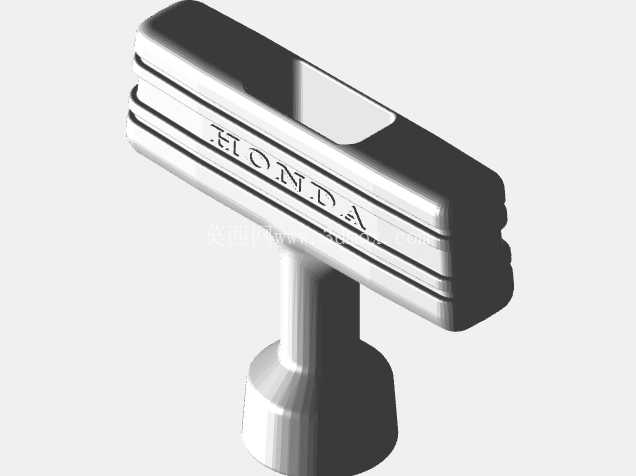

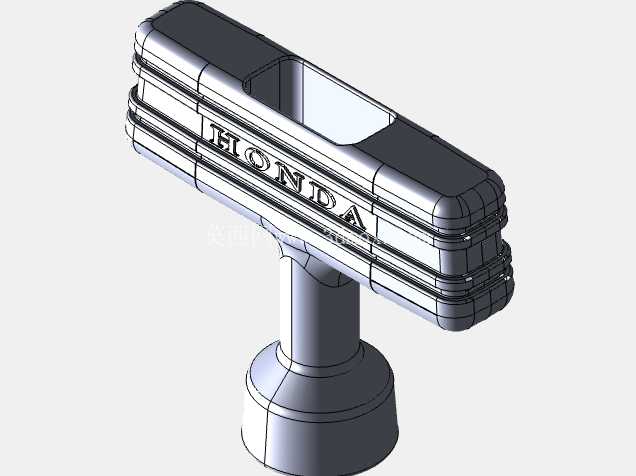

　　这类拉动式启动手柄主要应用在小型全地形车、通用动力机械的手拉启动机构上，是操作人员与启动系统直接交互的操作部件，日常使用中需要承受反复的拉拽冲击力，同时要兼顾握持手感与防滑性能，避免带油污或者戴手套操作时出现打滑脱手的情况。从结构上看，整体采用T型布局，横向握持段做了多道环形防滑槽设计，表面的凹槽纹路不仅能增加握持时的摩擦力，还能在注塑成型时提升结构强度，减少长期受力产生的形变，握持段表面预留的品牌标识凹槽是一体成型做出的，不需要后续二次加工，能降低生产环节的工序成本。纵向的连接段做了渐变的锥度过渡，从握持段向下逐步收窄再扩径到安装基座，这种变径结构能分散拉拽时的应力集中点，避免在握持段与连接段的交接位置出现断裂，尤其是低温环境下塑料件韧性下降的时候，合理的过渡圆角能大幅提升部件的抗冲击寿命。底部的安装基座是和启动拉绳的连接座配合的部位，基座的锥面设计能保证和拉绳固定座紧密贴合，拉拽时受力均匀传递到拉绳上，不会出现偏载导致拉绳磨损加快的问题。

　　设计这类操作件的时候，首先要考虑的是人机工程尺寸，横向握持段的长度要适配成年人手掌的握持宽度，直径要保证戴劳保手套时也能完全握紧，不会出现硌手或者握不住的情况，整体的高度要控制在安装后不会和周边的护板、操控部件产生运动干涉，拉拽到最大行程时手柄也不会碰到车体上的其他结构。安装边界上，底部基座的配合尺寸要和启动器的拉绳固定座完全匹配，不需要额外的转接件就能直接装配，装配后手柄的摆动间隙要控制在合理范围内，拉拽过程中不会出现卡滞。

　　材质选择上一般采用耐候性较好的硬质橡胶或者增强尼龙材质，既能保证足够的结构强度承受拉拽力，又能在低温环境下保持一定的韧性，不会轻易脆断，表面的防滑纹路深度要控制在合理范围，太深容易积存泥沙，太浅起不到防滑效果，握持段的边缘都做了圆角处理，长时间操作也不会磨手。实际使用场景里，这类手柄经常会暴露在户外环境下，要耐受日晒雨淋、泥沙附着，所以结构设计上尽量减少容易积污的死角，表面做哑光处理不容易显旧，日常清理也比较方便。

　　在受力分析层面，拉拽启动时的瞬间冲击力会先作用在横向握持段，通过纵向连接段传递到底部安装座，整个力流路径上没有明显的截面突变，各个过渡位置的圆角都做了加大处理，能有效降低应力集中系数，反复拉拽上万次也不会出现疲劳断裂的问题。和金属材质的手柄相比，这种非金属一体成型的手柄重量更轻，不会在拉拽过程中因为惯性对启动机构造成额外的冲击，同时绝缘性能更好，在潮湿环境下操作也不会有触电的风险，握持的触感也更温和，冬季使用不会像金属件那样冰手。设计过程中还要考虑成型工艺的可行性，整个零件没有倒扣结构，采用注塑或者模压工艺都能一次成型，不需要复杂的抽芯结构，模具结构简单，量产时的良率更高，生产成本也更容易控制。零件的壁厚设计尽量保持均匀，避免成型过程中出现缩痕、气泡等缺陷，各个位置的壁厚差控制在合理范围内，冷却收缩时不会出现明显的变形，保证装配后的尺寸精度。
