输送机配套Baldor驱动电动机三维结构

　　这款驱动电动机的三维建模完全围绕散料输送线的实际装机需求展开，建模过程中优先还原了设备在生产线中的安装适配逻辑，而非单纯复刻外观细节。从应用场景来看，这类电机主要匹配带式输送机、辊道输送机等连续输送设备，在仓储物流分拣线、矿山散料转运、车间工件流转工位都有大量装机，作为整套输送系统的核心动力输出单元，其安装精度、外形边界直接决定了输送线机架的设计冗余量。

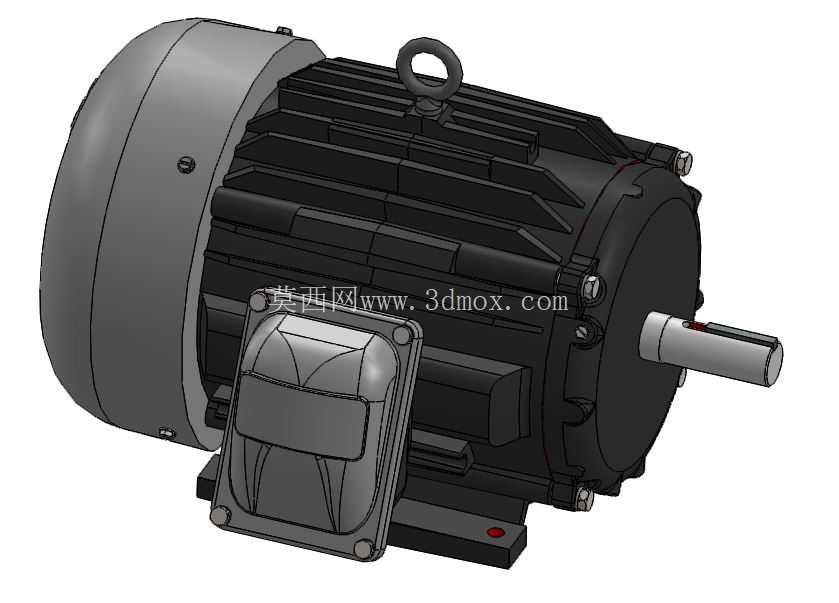

　　建模时首先梳理了电机的实际功能特性：顶部的吊环结构并非装饰件，是针对10kW级以上电机整机重量较大的特点设计的吊装位，现场安装时可直接通过吊环完成电机的吊装就位，避免磕碰接线盒或者输出轴；侧面的接线盒采用倾斜出线的结构设计，建模时还原了接线盒的安装角度，这个角度是为了适配现场布线时的线缆弯折半径，避免线缆过度弯折导致绝缘层破损，同时接线盒的密封槽结构也做了还原，对应现场粉尘、潮湿工况下的防护需求；底部的安装脚座设置了四个长圆孔，这一细节是为了适配安装时的中心距调整，配合张紧结构可以调整输送带的张紧度，避免运行时皮带打滑，长圆孔的长度方向严格平行于电机输出轴的轴向，保证调整时电机轴与输送机从动辊的平行度不会出现偏差。

　　从设计思路来看，整个电机的壳体散热筋采用轴向平行排布，建模时没有简化散热筋的数量和高度，因为这部分结构直接影响电机的散热面积，连续运行工况下，散热筋的排布方向顺着电机转子的旋转风向，能带动空气沿轴向流动带走壳体热量，这也是工业电机普遍采用轴向散热筋的核心原因；输出轴端的轴伸长度、键槽尺寸都按照通用工业电机的安装规范还原，可直接匹配联轴器、皮带轮等标准传动件，不需要额外做尺寸修正；非轴伸端的端盖结构还原了轴承室的加强筋，对应运行时的径向载荷承载需求，输送机运行时皮带的拉力会通过轴传递到端盖轴承位，加强筋的结构可以避免端盖变形导致轴承跑外圈。

　　外形尺寸与安装边界方面，建模时严格控制了各个方向的轮廓尺寸：电机总宽度不包含接线盒突出部分的尺寸，可适配输送机机架的侧装空间，避免接线盒与机架纵梁产生干涉；底部安装脚的高度对应标准机架的安装面高度，输出轴中心高符合IEC通用电机的安装尺寸规范，选型时可以直接替换同机座号的其他品牌电机，不需要重新加工机架安装孔；吊环的顶部高度考虑了现场吊装时的吊钩操作空间，不会出现吊钩无法挂入的情况；接线盒的侧面突出距离控制在合理范围，当电机并排安装在多辊道输送线上时，相邻两台电机的接线盒不会出现碰撞，预留了足够的接线操作空间。

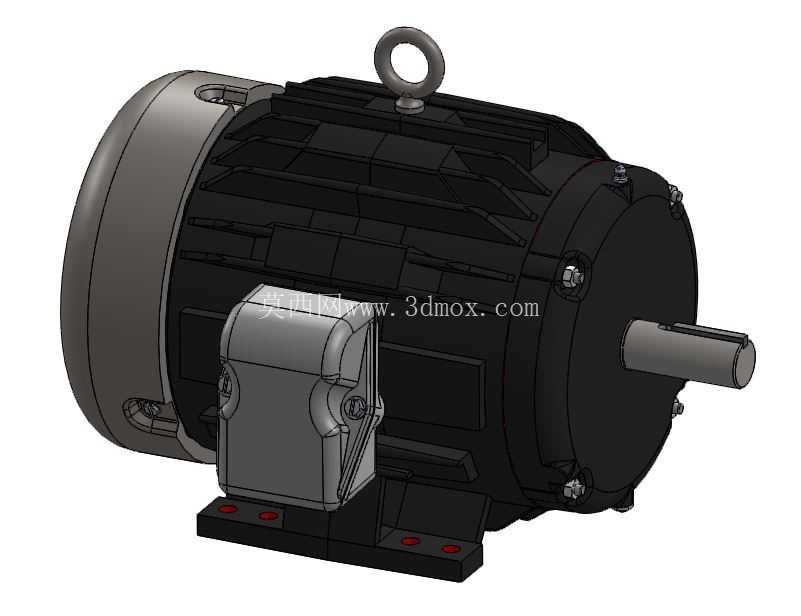

　　建模过程中还还原了电机壳体的分模线、端盖的固定螺栓位置，这些细节在做整机装配仿真时可以用来检查维护空间：比如端盖螺栓的拆装空间是否足够，现场更换轴承时是否需要拆除周边的输送线护板，接线盒的螺栓是否可以在不拆卸电机的情况下完成开盖接线。另外，电机底部脚座的两个红色标识点对应安装时的定位基准面，现场安装打表找正时，以这两个面为基准可以快速调整电机的水平度，避免运行时出现振动超标的问题。整体模型的结构还原度完全满足输送线设计时的装配校验、空间干涉检查需求，结构工程师在做输送线整体布局时，可以直接调用该模型完成机架设计、传动路径匹配，不需要再反复核对电机的安装尺寸。
