玩具娃娃成型铸造模具结构设计

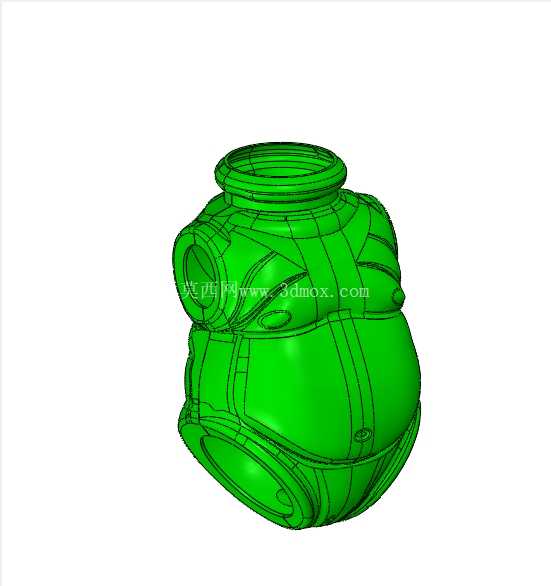

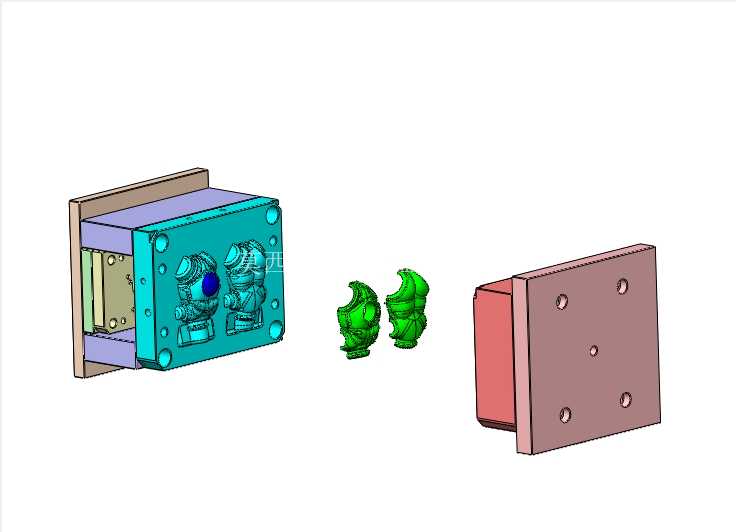

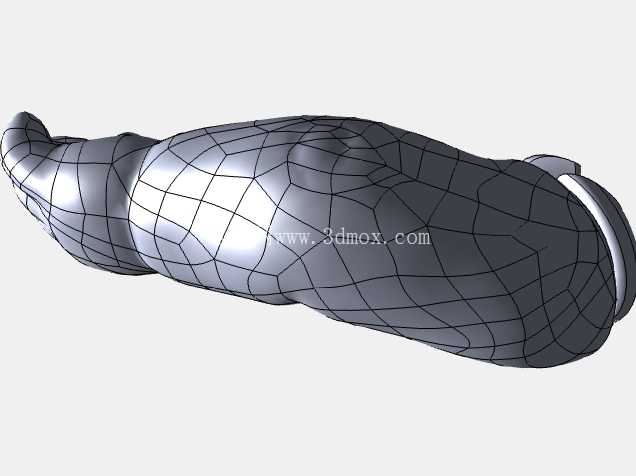

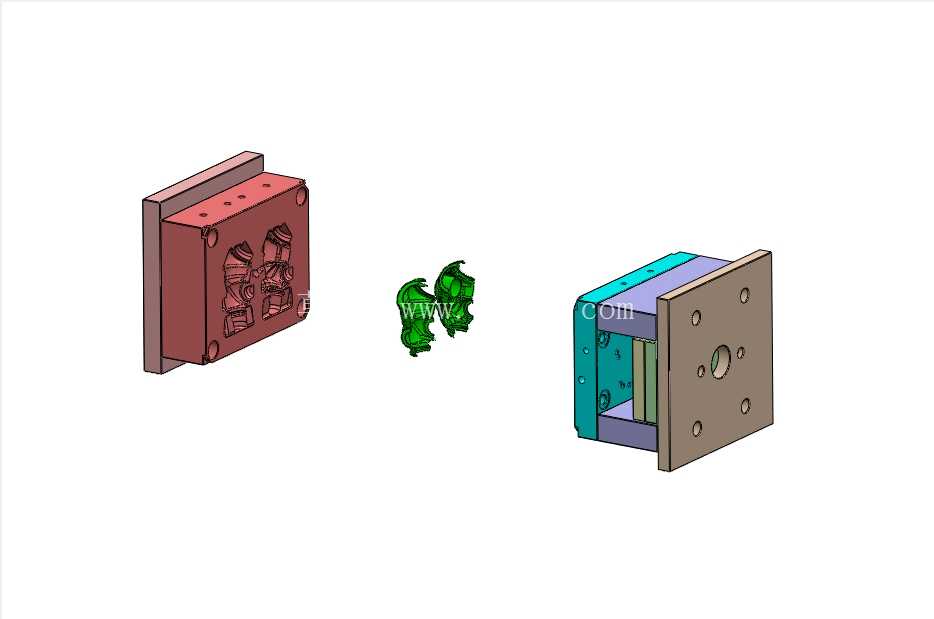

这套模具面向小型塑胶玩具的批量铸造生产场景，主要服务于儿童玩具制造环节的公仔类塑件成型工序，对应注塑或低压铸造工艺的成型工位，能一次完成两个对称娃娃造型塑件的完整成型，适配常规卧式注塑机或小型重力铸造设备的安装接口。从结构拆分来看，整套模具分为定模安装板、定模型腔板、动模型芯板、动模垫板、顶出机构安装板几个核心部分，定模侧直接对接设备的射嘴或浇口套定位孔，安装板上的四个沉头孔位完全匹配常规120吨级注塑机的拉杆间距，安装边界控制在220mm×180mm×160mm的整体尺寸范围内，不需要对设备进行额外改造就能直接上机使用。

设计阶段优先考虑了小尺寸塑件的成型排气问题，娃娃造型本身存在多处曲面凹凸结构，比如头部的圆弧轮廓、肢体的弯折造型、服饰表面的纹理细节，在型腔对应位置都做了0.02mm深度的排气槽布局，避免成型过程中出现缺胶、烧焦的缺陷。浇口采用侧浇口进料，位置选在两个娃娃塑件的中间连接流道处，开模后浇口残留位置在塑件的非外观面，后续只需要简单的剪浇口工序就能完成初处理，不会破坏娃娃正面的外观纹理。型芯侧做了分体式镶件设计，对应娃娃造型上的深腔位置，比如手部、脚部的内凹结构，单独加工镶件既方便后续的抛光维护，也能在出现局部磨损时快速更换镶件，不需要整套模具返修，大幅降低生产维护成本。

冷却水路的布局围绕型腔的曲面轮廓做了随形排布，定模侧的水路距离型腔表面保持12mm的均匀间距，动模侧的水路避开顶针孔位和镶件安装位，保证成型过程中型腔各区域温度差控制在5℃以内，减少塑件的翘曲变形问题，尤其是娃娃的薄壁肢体位置，均匀的冷却能避免出现缩痕、变形的问题，保证成型后两个塑件的尺寸一致性。顶出机构采用顶针加顶板的组合顶出方式，在娃娃的平面接触位置布置直径4mm的圆顶针，在曲面位置采用扁顶针贴合轮廓，顶出行程控制在35mm，刚好能让塑件完全脱离型芯，不会出现顶白、顶穿的缺陷，同时顶出板的复位弹簧选用标准矩形弹簧，合模时能保证顶针完全回位，避免撞模风险。

导柱导套采用标准模架的20mm直径规格，四个导柱布置在模具的四个角位，其中一个导柱做偏置设计，防止上下模装反，合模时的定位精度能控制在0.02mm以内，保证型腔和型芯的对位准确，不会出现飞边过大的问题。模具的分型面沿着娃娃造型的最大轮廓线拆分，分型面做了1度的贴合斜度，合模时能自动锁合，减少生产过程中的溢料问题，同时分型面的边缘做了撬模槽设计，方便后续模具维护时的开模操作。这套模具的成型周期能控制在25秒以内，适合大批量的玩具生产需求，成型后的娃娃塑件不需要大量的后处理工序，只需要去除浇口、简单飞边修整就能进入后续的喷涂、组装工序，能有效提升玩具生产线的整体生产效率。在实际生产适配中，这套模具也可以根据生产设备的参数调整浇口套的尺寸，适配不同规格的注塑机或铸造设备，不需要改动核心的型腔型芯结构，具备一定的通用性。
