娃娃玩具PET材质注塑成型模具结构

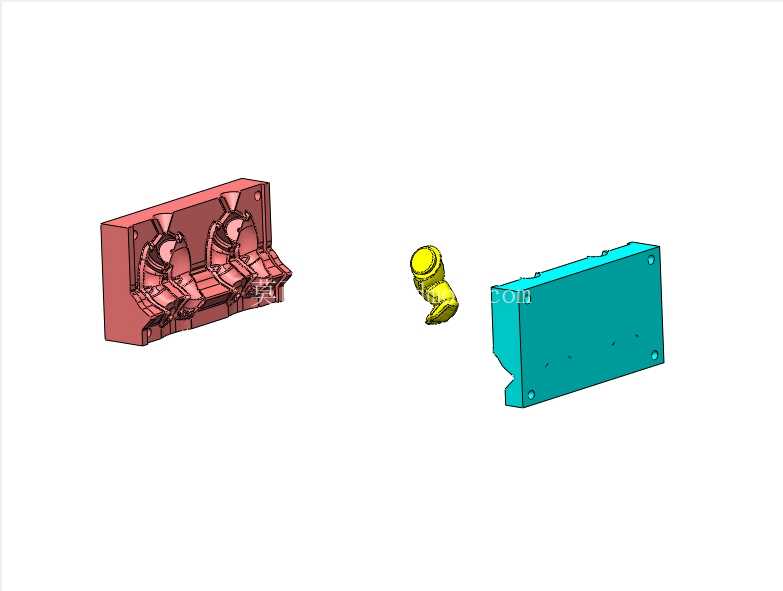

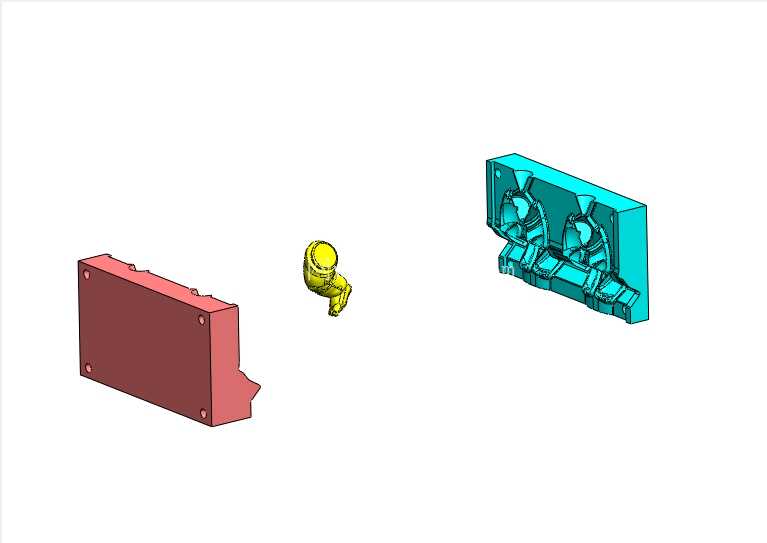

这套模具针对PET材质的娃娃玩具部件开发，核心服务于小型塑胶玩具的批量注塑生产场景，适配卧式注塑机的安装接口，可直接对接常规120吨锁模力规格的设备完成量产作业。从结构拆分来看，整套模具包含定模侧的型腔镶块、动模侧的型芯组件，以及对应娃娃肢体部件的独立小型成型镶件，拆分逻辑完全围绕PET材料的成型特性设计：PET材料熔融后流动性中等，冷却定型速度偏快，因此浇注流道采用了平衡式布局，两个模腔的进胶点距离主浇道的长度完全一致，能保证注射过程中两个模腔同时充模，避免出现单腔缺胶、飞边的成型缺陷。

在成型细节处理上，型腔表面做了对应娃娃肢体曲面的精细化加工，曲面过渡处的圆角全部控制在R0.3-R0.8之间，既保证玩具成品的外观无尖锐棱角，符合玩具类产品的安全规范，也能减少脱模时的结构卡滞。动模侧的型芯部分预留了顶针排布位置，顶针点位全部选在娃娃部件的非外观面，比如肢体连接端的内侧、部件底部的装配位，避免顶出痕迹影响成品的外观质感。针对PET材料成型需要的模温控制要求，模架内部的冷却水道距离型腔壁的距离统一控制在12-15mm，水道直径设置为8mm，回路采用环绕式布局，能保证成型过程中型腔各区域的温度差控制在5℃以内，减少成品出现收缩变形、表面缩痕的概率。

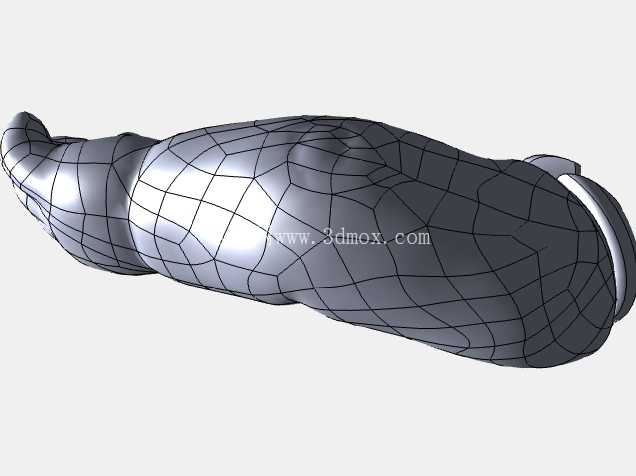

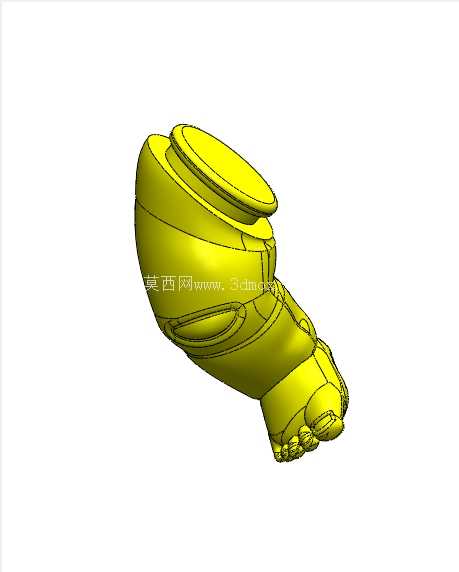

从安装边界来看，整套模架的长宽尺寸适配常规注塑机的哥林柱间距，定位圈尺寸采用通用的100mm直径规格，浇口套的球面半径匹配注塑机喷嘴的SR15标准尺寸，无需额外做转接配件就能完成上机安装。模具的开模行程设置为180mm，足够让成型后的娃娃部件顺利从型芯上脱出，不会因为开模距离不足导致部件刮蹭型腔表面。独立的小型镶件对应娃娃的小尺寸肢体部件，采用镶拼式结构而非整体加工，一方面是方便后续如果出现局部磨损，可以单独更换镶件，降低模具维护成本，另一方面也能在加工时通过拆分结构，减少深腔加工的难度，保证小尺寸曲面的加工精度。

在排气设计上，模具的分型面处预留了深度0.02mm的排气槽，位置对应每个模腔的充模末端，能在注射过程中快速排出型腔内的空气，避免成品出现气泡、烧焦等成型问题。导向机构采用了标准的导柱导套配合，导柱直径设置为20mm，配合长度足够覆盖合模过程的全行程，保证合模时定动模的对中精度，避免出现型腔错位导致的成品壁厚不均问题。整套结构的设计完全围绕小尺寸塑胶玩具的量产需求展开，兼顾了成型精度、生产效率和后期维护的便利性，适配玩具制造行业中小批量、多批次的生产特点，换产时只需要更换对应的型腔镶件，就能快速切换不同造型的娃娃部件生产，减少换模调试的时间成本。
