胖墩造型搪胶娃娃玩具壳体结构设计

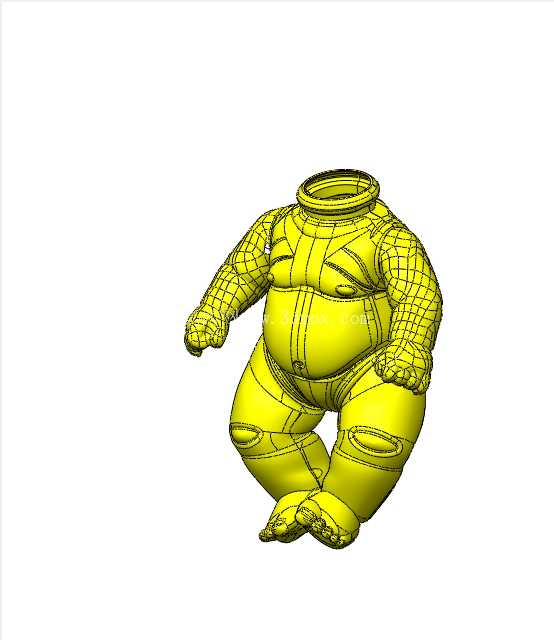

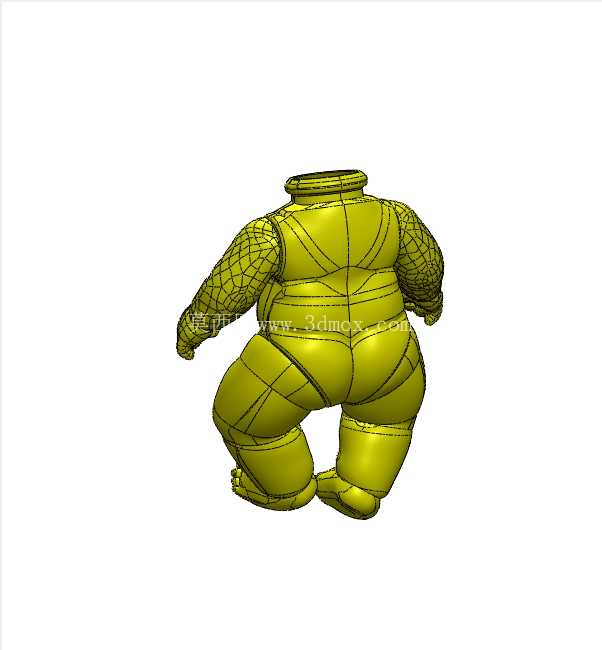

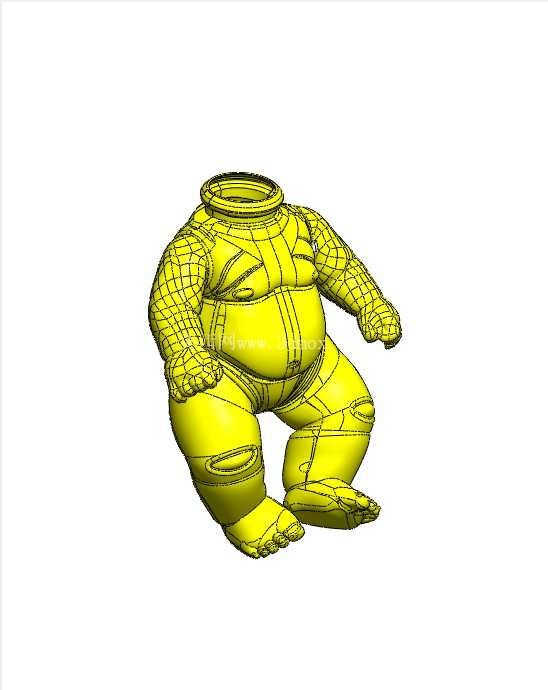

本次呈现的是胖墩造型搪胶娃娃的主体壳体三维结构，这类壳体是搪胶类填充玩具的核心承载部件，主要应用于儿童毛绒搪胶玩具、潮玩手办的生产制造环节，作为内部填充棉、发声组件、配重块的安装载体，同时直接构成玩具的外部轮廓形态。从实际生产场景来看，该壳体采用分片式中空结构设计，颈部预留的环形开口是后续搪胶工艺注料、脱模以及内部填充作业的核心工艺口，开口边缘做了加厚翻边处理，能够避免装配头部配件时出现边缘开裂的问题，同时翻边处预留的0.8mm装配间隙可以适配不同壁厚的PVC头部连接件，不需要额外做二次修模调整。

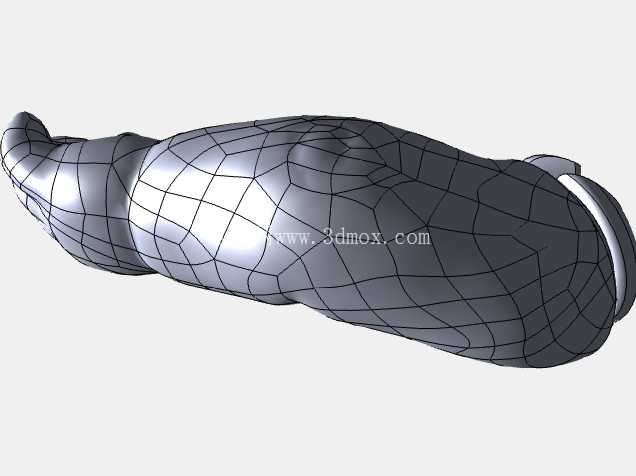

从结构设计逻辑来看，整个壳体采用等壁厚设计，主体壁厚控制在2.2mm，既能够保证搪胶成型时胶料流动顺畅，避免出现局部缺胶、厚薄不均导致的变形问题，又能控制整体壳体重量，避免成品玩具过重导致儿童握持费力。四肢与躯干的过渡位置做了R12的大圆角过渡，一方面是消除尖锐棱角，满足玩具安全标准中无锐边的要求，避免儿童玩耍时被划伤，另一方面大圆角结构能够提升壳体的抗冲击性能，玩具从1.2米高度跌落至水泥地面时，应力会沿着圆角曲面分散，不会出现局部碎裂的问题。手臂与躯干的连接位置做了内凹的铰接位预留，后续可以装入塑料铰接轴，实现手臂的小角度摆动，不需要额外在壳体上打孔安装连接件，铰接位的壁厚局部加厚至3mm，能够承受反复摆动带来的应力集中，避免连接位置出现断裂。

下肢部分采用蹲踞式的造型结构，脚底做了1.5mm深度的平面防滑区域设计，当壳体内部填充完成后，底部的平面可以保证玩具平稳放置在水平桌面上，不会出现倾倒的问题。腿部的弯折位置做了网格状的加强筋结构，这些加强筋分布在壳体内侧，不会影响外部的造型观感，同时能够提升腿部的结构强度，当儿童按压、弯折玩具腿部时，加强筋可以分散外力，避免壳体出现凹陷变形。从安装边界来看，整个壳体的最大外轮廓宽度为185mm，高度为220mm，前后深度为160mm，适配常规的12寸搪胶玩具的装配尺寸，颈部开口的内径为72mm，外径为80mm，可以通用市面上常规的搪胶娃娃头部配件，不需要单独开模制作匹配的头部零件，能够有效降低生产环节的配件采购成本。

在铸造模具设计适配层面，该壳体的分型面设置在躯干侧面的最大轮廓线上，能够保证开模时壳体顺利脱模，不会出现倒扣卡模的问题，所有外表面的造型凸起高度都控制在5mm以内，拔模斜度设置为1.5度，既能够保证模具加工的便利性，又能减少脱模时的表面划伤。壳体表面的网格纹理是直接在模具上做的蚀纹处理，不需要后续二次印刷或者贴标，纹理深度控制在0.3mm，既能提升玩具的握持摩擦力，又不会因为纹理过深导致积灰难以清洁。从实际使用场景出发，该壳体的中空内部预留了直径30mm的圆柱形安装位，可以装入按压式发声盒或者小型电子发光组件，安装位周围做了四个定位柱，能够直接用自攻螺丝固定电子组件，不需要额外做粘接固定，提升装配效率。

考虑到玩具的实际使用场景多为儿童日常接触，整个壳体的结构没有设计细小的易脱落零件，所有结构都与主体壳体一体成型，能够避免儿童误食小零件的安全风险。手臂末端的手部位置做了圆弧钝化处理，没有尖锐的指尖造型，进一步提升使用安全性。臀部位置做了局部加厚处理，当玩具以坐姿放置时，臀部作为主要的承重面，加厚的壁厚能够承受长期放置带来的压力，不会出现局部塌陷变形的问题。从工艺适配性来看，该结构既可以采用搪胶工艺生产PVC材质的软质壳体，也可以调整壁厚后采用注塑工艺生产硬质ABS材质的潮玩手办壳体，结构本身的通用性较强，只需要调整局部的壁厚参数就可以适配不同的生产工艺，不需要重新做整体造型的修改。
