卡通萌趣小鱼造型铸造模结构设计

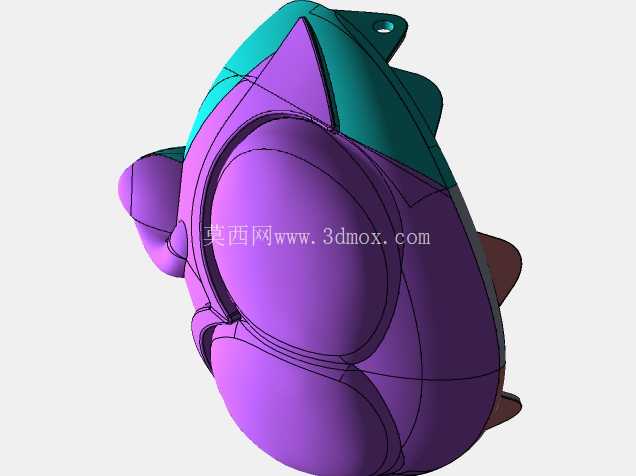

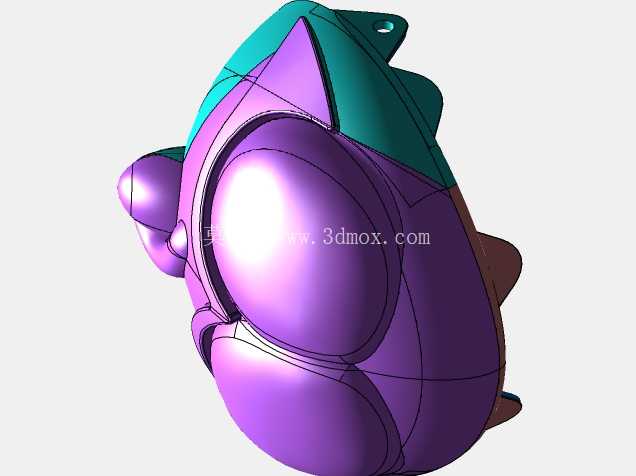

　　这套异形曲面造型的铸造模具，主要面向文创周边、潮玩手办的金属毛坯量产场景，适配锌合金、低温铝合金等低熔点有色合金的重力铸造工艺，可直接产出表面细节完整的卡通小鱼造型毛坯件，后续仅需少量抛光、喷涂工序即可完成成品制作，相比传统机加工异形摆件的生产方式，能将单件生产周期压缩七成以上，材料利用率提升至九成以上，适合小批量定制化文创产品的快速交付。从结构设计逻辑来看，整套模具采用上下对开分型结构，分型面沿着小鱼造型的最大轮廓线布置，避开了曲面转折剧烈的区域，能最大程度减少开模时的粘模风险，同时在小鱼顶部的挂耳位置单独设置了小型侧抽芯结构，解决挂耳处通孔无法直接脱模的问题，抽芯行程控制在8mm以内，不需要额外的复杂抽芯驱动机构，依靠开模动作的机械联动即可完成抽芯动作，能有效降低模具的制造成本与后期维护难度。

　　模具的型腔部分采用整体式铣削加工，曲面区域预留0.15mm的抛光余量，针对卡通造型表面的圆润过渡特征，建模时所有曲面连接处都做了G2连续处理，避免铸造后毛坯表面出现棱线、凹痕等缺陷，同时在小鱼尾部、鱼鳍等壁厚较薄的位置，特意调整了浇道的进料角度，让金属液能够顺着曲面切线方向填充型腔，减少卷气、冷隔等铸造缺陷的产生概率，浇口位置设置在小鱼底部的平面区域，后续打磨浇口残留时不会破坏造型的外观面。

　　从安装适配边界来看，整套模具的外形尺寸控制在220mm×180mm×160mm以内，可直接适配市面上常见的10吨级小型重力铸造机的安装工作台，模具的上下模分别设置了直径20mm的定位导柱，导柱配合间隙控制在0.02mm以内，保证合模时的定位精度，避免出现分型面错位导致的毛坯错边问题；顶出机构采用均匀分布的6根圆顶针，顶针位置全部布置在小鱼造型的内侧非外观面，顶出行程设置为15mm，既能保证毛坯顺利脱模，又不会在外观表面留下顶针痕迹。

　　在实际生产场景中，这套模具除了用于生产金属材质的潮玩摆件之外，也可通过更换模仁材质，适配低压注塑工艺生产塑料材质的卡通挂件、钥匙扣配件，模仁与模架之间采用标准化的螺丝固定结构，更换不同造型的模仁仅需15分钟左右，能够快速切换生产品类，适配文创行业多品类、小批量的生产需求。设计过程中针对铸造工艺的收缩特性，提前在三维模型中按照千分之八的收缩率放大了所有尺寸，尤其是小鱼眼部、鱼鳍等细节特征位置，特意做了0.1mm的尺寸补偿，避免冷却收缩后细节模糊失真；同时在型腔的易集气位置设置了深度0.05mm的排气槽，排气槽延伸至模具外缘，保证金属液填充过程中型腔内的空气能够顺利排出，减少气孔缺陷的产生。整套模具的冷却水道采用随形布置，距离型腔表面的距离统一控制在15mm，水道直径8mm，能够保证模具各区域冷却速度均匀，避免因冷却不均导致的毛坯变形问题，正常生产工况下，单模的生产周期可控制在2分钟以内，班产量能够达到200件以上，完全满足中小批量文创产品的生产交付需求。
