带防护框架结构的牛顿摆碰撞演示装置

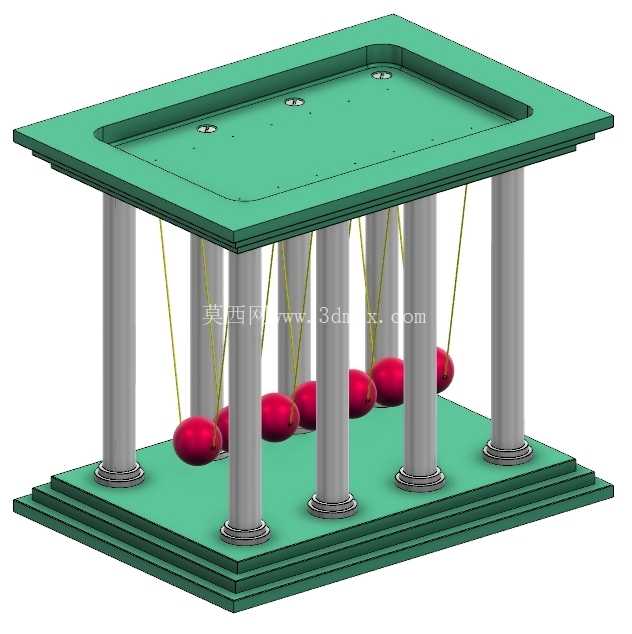

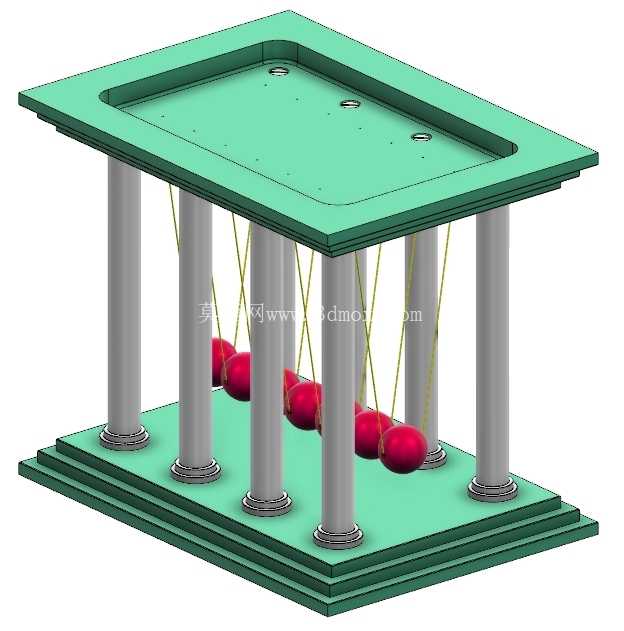

　　这款牛顿摆装置的三维结构设计，核心围绕经典力学碰撞演示的实际使用需求展开，整体采用上下双层板搭配多根支撑立柱的框架式结构，区别于常规简易牛顿摆的单立柱或双侧支架形式，框架式的封闭结构能更好地约束摆球的摆动轨迹，避免摆球在多次碰撞后出现横向偏移、摆绳缠绕的问题，更适合长时间放置在教学场所、科普展厅做常态化演示使用。从结构细节来看，上下两层安装板都做了阶梯式的边缘加厚设计，上层板的顶面预留了内凹的沉台区域，沉台内均匀分布摆绳的固定安装孔，每个孔位的位置都经过精确计算，保证悬挂后的摆球球心处于同一水平高度，相邻摆球的球面刚好处于相切接触状态，这是保证碰撞过程中动量、动能传递效率的核心设计要点——如果球心高度存在偏差，碰撞时的接触点就会偏离球心水平连线，不仅会造成能量的额外损耗，还会让摆球出现不规则的上下跳动，无法实现标准的等幅摆动传递效果。

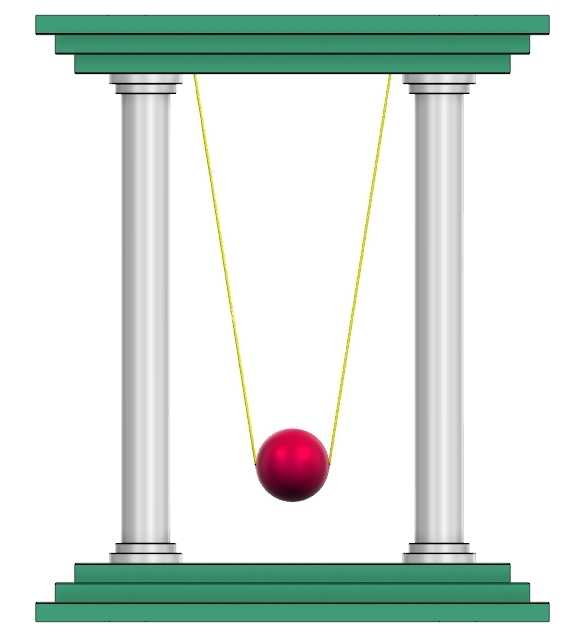

　　支撑立柱采用等直径的圆柱结构，上下两端分别与上下层板做嵌入式的定位连接，立柱的分布位置避开了摆球的摆动行程范围，每根立柱底部都设计了环形的定位凸台，既可以提升立柱与底板的连接强度，也能在装配时快速实现定位，不需要额外做位置校准，能有效降低装配环节的工时消耗。摆球采用等质量的实心球体结构，每颗摆球通过两根对称分布的悬挂绳与上层板连接，双绳悬挂的结构相比单绳结构，能更好地限制摆球的摆动自由度，让摆球始终在垂直于支撑框架的竖直平面内运动，避免出现平面外的晃动。

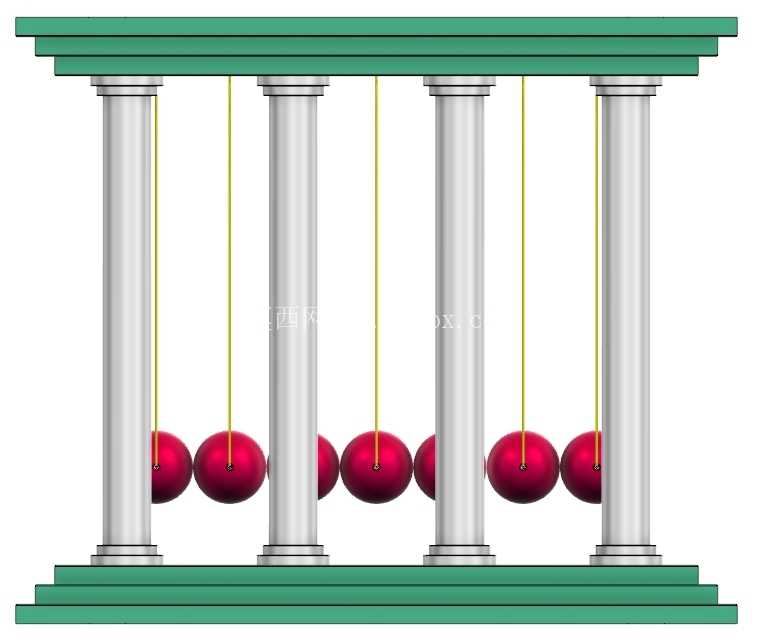

　　从安装边界的尺寸设计来看，整体框架的宽度要大于摆球组的总排列长度，两侧预留的空间足够容纳两端摆球被拉起至最大摆角时的摆动行程，不会出现摆球撞击支撑立柱的问题；底板采用三层阶梯式的加宽结构，底层的接触面积最大，能有效降低整个装置的重心，提升放置时的稳定性，即使摆球摆动到最大幅度，装置也不会出现倾翻的情况，不需要额外做地脚固定，适合直接放置在桌面、展台等平面上使用。在实际应用场景中，这类结构的牛顿摆既可以作为中小学物理课堂的力学演示教具，直观展示动量守恒、能量守恒的物理规律，也可以作为科普场馆的互动展示装置，还能作为办公桌面的创意陈设。设计过程中针对常规牛顿摆容易出现的摆绳松动、摆球偏移、框架不稳等问题做了针对性的结构优化：上层板的摆绳固定孔采用沉孔设计，摆绳的固定端头可以隐藏在沉孔内部，不会突出于板件表面，既提升了外观的整洁度，也能避免固定端头受到外力触碰导致摆绳长度发生变化；所有板件的边缘都做了圆角过渡处理，没有尖锐的棱角，在教学场景使用时能避免划伤使用者；支撑立柱的排布均匀对称，不仅受力均匀，也让整体外观更具规整感。

　　从结构建模的逻辑来看，整个装置采用全参数化的设计思路，摆球的直径、摆绳的长度、支撑立柱的间距、上下层板的尺寸都可以通过参数调整快速修改，能够适配不同尺寸规格的使用需求——如果是用于课堂演示的小型款，可以缩小整体尺寸方便携带；如果是用于展厅展示的大型款，可以放大各部分尺寸，提升远距离观看的视觉效果。摆球与摆绳的连接位置做了内嵌式的连接点设计，连接点隐藏在摆球的上部球面内，不会破坏摆球球面的完整性，能保证相邻摆球碰撞时是完整的球面接触，不会因为连接结构的凸起导致接触点出现偏差。上下层板之间的垂直距离经过反复校核，保证摆球在静止状态下，球面最低点距离底板有足够的安全间隙，即使摆球出现小幅的上下振动，也不会与底板发生碰撞摩擦，减少不必要的能量损耗，让摆动的持续时间更长，演示效果更好。
