三叶指尖减压旋转把玩件结构设计

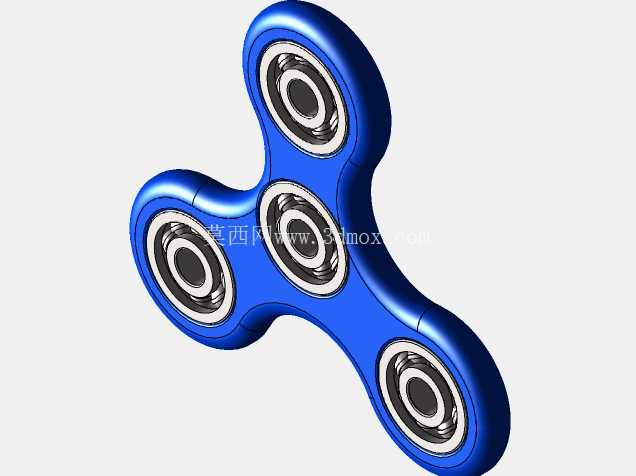

　　这款三叶式旋转把玩件的结构设计，核心围绕手持旋转的动平衡需求展开，三个叶片沿中心呈120度均匀分布，从根源上抵消旋转过程中的偏心震动，即便长时间高速旋转，握持端也不会产生明显的麻手感，适配日常单手操作的使用场景。主体结构分为中心承载基座与三个叶片延伸段，中心位置预留标准轴承安装位，轴承与基座采用过盈配合设计，配合公差控制在0.02-0.03mm区间，既保证轴承装配后不会出现径向窜动，也避免过盈量过大导致轴承内圈变形影响旋转顺滑度。每个叶片的末端同样设置轴承安装位，此处的轴承一方面作为配重块调节整体转动惯量，让旋转时长得到有效提升，另一方面圆润的轴承外圈可以避免叶片边缘硌手，提升握持接触的舒适度。

　　从实际应用场景来看，这类旋转件主要用于日常手部把玩，通过持续的旋转动作缓解手部紧绷感，适合需要长时间伏案操作的设计人员、设备运维人员在工作间隙放松手部肌肉，也可作为小型桌面摆件，放置在平整台面上依靠中心轴承实现长时间空转。设计过程中优先考虑了手持操作的人机边界，整体外轮廓的最大回转直径控制在75mm左右，单手握持时拇指与食指捏住中心轴承内圈，叶片旋转时不会碰到手掌其他部位，也不会因为尺寸过大导致便携性下降，整体厚度控制在12mm以内，可轻松放入上衣口袋或工具包侧袋携带。叶片的型面采用大圆弧过渡设计，没有尖锐棱角，所有边缘都做了R1.5的圆角处理，即便旋转过程中误碰到衣物或皮肤，也不会造成刮擦损伤。

　　中心轴承的内圈端面略高于主体基座表面0.2mm，保证手指捏持时仅接触轴承内圈，不会与主体基座产生摩擦阻力，最大化降低旋转过程中的能量损耗。三个末端轴承的重量经过等重匹配，单个轴承的重量差控制在0.1g以内，保证整体动平衡精度，旋转过程中不会出现偏摆抖动的情况。主体基座与叶片采用一体化结构设计，无需额外拼接装配，减少了装配环节带来的累积误差，也提升了整体结构强度，即便从1.2米高度意外跌落至水泥地面，也不会出现叶片断裂或结构变形的问题。

　　从安装边界来看，中心轴承选用标准608微型深沟球轴承，安装位的深度与轴承厚度完全匹配，装配后轴承端面与基座表面齐平，不会出现凸起或凹陷；末端轴承同样采用同规格微型轴承，安装位设置有限位台阶，轴承压入后靠台阶定位，不需要额外粘接固定即可保证装配牢固度。旋转阻尼的控制也是设计中的重点，轴承装配前预留了合理的配合间隙，既不会因为间隙过大导致旋转时产生旷量，也不会因为间隙过小导致阻尼过大缩短旋转时长，正常拨动后可实现连续1-2分钟的无外力旋转。表面处理上，主体外表面做了光滑曲面处理，没有多余的凹槽或凸起，日常把玩时不容易积攒污渍，清洁时仅需用软布擦拭即可。整体结构没有易损件，所有配合部位都采用刚性连接，长期使用也不会出现松动移位的问题，适配不同年龄段用户的手持把玩需求，也可作为结构设计教学中动平衡结构、轴承过盈配合的典型参考案例，帮助初学者理解旋转类零件的公差匹配与配重设计逻辑。
