伟易达滚珠轨道M8内螺纹百叶窗配件

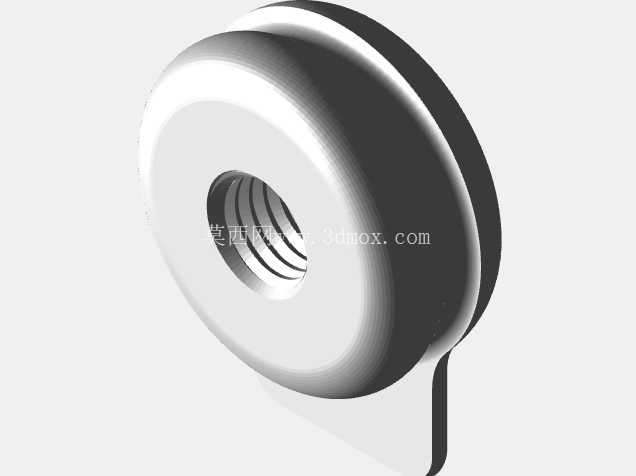

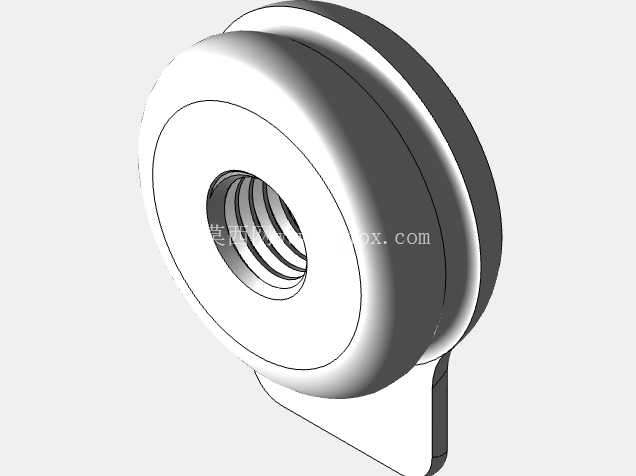

　　这款带M8内螺纹的盘状构件，是滚珠轨道类玩具系统里的百叶窗功能组件，核心作用是在轨道通路中实现滚珠的暂存、定量放行，适配伟易达Marble Rush系列滚珠轨道的模块化搭建需求，也可迁移到同类重力滚珠玩具、小型物料分拣演示装置的通路结构中使用。从实际使用场景来看，这类构件多安装在轨道的垂直落差段或者分支岔口位置，当滚珠沿轨道滚落抵达该构件位置时，盘体的环形挡边可以承接滚珠的冲击力，避免滚珠直接冲出轨道，中心的M8螺纹孔则用于和配套的螺纹轴、支架类零件连接，将构件固定在轨道的预设安装位上，不需要额外设计卡扣结构，螺纹连接的方式可以让构件的安装角度灵活调整，适配不同倾斜角度的轨道布局，调整到位后拧紧配套螺母即可锁止位置，不会因为滚珠的反复撞击出现移位问题。

　　设计阶段首先要考虑的是滚珠通过性，盘体的环形槽宽度需要匹配对应规格滚珠的直径，槽深要保证滚珠在槽内滚动时不会出现卡滞，同时槽的边缘做了圆弧过渡处理，避免尖锐棱边刮花滚珠表面，也能减少滚珠滚动时的噪音。中心的M8内螺纹采用标准粗牙螺纹设计，公差选用6H级，和市面上常规的M8外螺纹紧固件都能顺畅配合，不需要定制专用的连接轴，降低配套零件的采购和加工成本。构件的整体外形为同轴圆盘结构，最大外径的设计参考了轨道侧板的安装间距，安装后圆盘两侧和轨道侧板之间预留0.5mm的间隙，既不会因为间隙过大导致滚珠从侧边漏出，也不会因为间隙过小出现转动卡涩的问题。

　　圆盘的厚度方向做了分层设计，外侧的凸边高度刚好和轨道的导向面齐平，滚珠滚动时可以顺着凸边的导向平滑进入盘体的环形槽内，不会出现台阶磕碰导致的弹跳问题。从安装边界来看，构件的轴向安装尺寸需要匹配轨道支架的安装孔位，中心螺纹孔的同轴度控制在0.1mm以内，保证安装后圆盘转动时的径向跳动量不超过0.2mm，避免转动时和轨道侧板发生摩擦。构件的转动阻尼设计也经过反复验证，既不会因为阻尼过小导致百叶窗在滚珠重力作用下自行转动，也不会因为阻尼过大导致滚珠撞击时无法顺利转动放行，实际使用时单颗滚珠的重力即可推动构件转动一个工位，实现单颗滚珠的依次放行，达到百叶窗式的分料效果。

　　这类构件除了在玩具轨道系统中使用，也可以作为小型自动化演示装置的分料轮使用，针对尺寸相近的小型球状零件实现定量分料，只需要根据实际输送的零件尺寸调整环形槽的宽度和深度即可，整体结构简单，加工难度低，采用常规的注塑或者3D打印工艺都可以实现批量制作，不需要复杂的后处理工序。建模过程中优先保证了各回转面的同轴度，螺纹特征采用标准螺纹牙型绘制，方便后续直接导出工程图进行加工，所有的棱边都做了R0.3的圆角处理，既符合塑料制品的脱模要求，也能避免使用过程中尖锐边角划伤操作人员。
