2X4规格标准拼接积木块结构设计

　　日常接触的积木拼接类玩具中，2X4规格的基础砖是整套搭建体系里使用频率最高的基础单元，这类零件的结构一致性直接决定了整套积木的拼接手感与搭建稳定性，本次设计的积木块完全适配主流凸点拼接体系的通用公差要求，可与同规格标准积木实现无间隙互配。从实际应用场景来看，这类基础砖不仅是儿童益智搭建玩具的核心组成零件，也常被用于工业设计前期的方案快速堆叠验证、教学场景中的结构原理演示，甚至部分自动化设备的简易定位工装搭建中也会用到这类标准化拼接块，依靠统一的凸点啮合结构实现快速拆装与重复利用，不需要额外的紧固件就能完成临时结构的搭建。

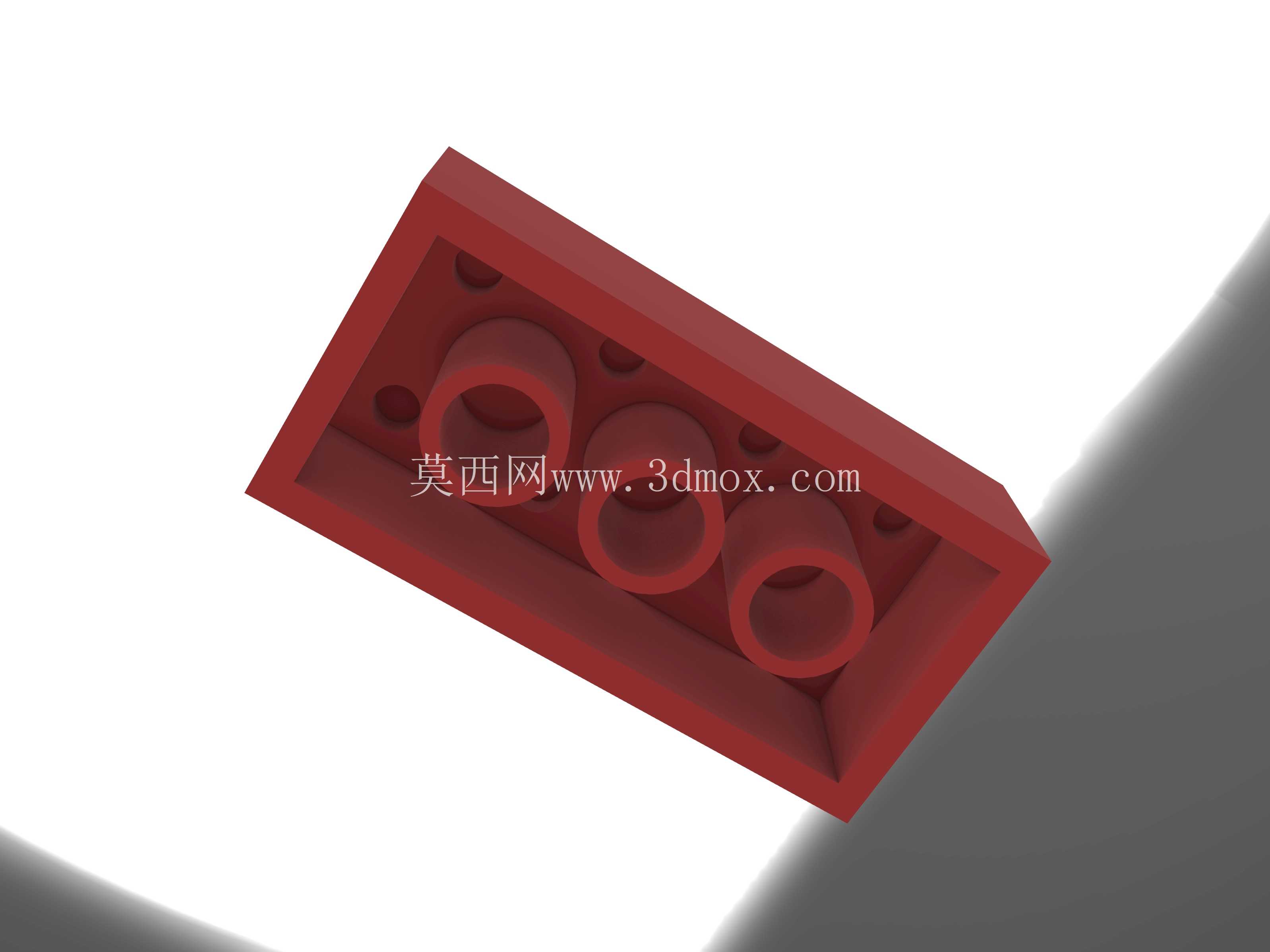

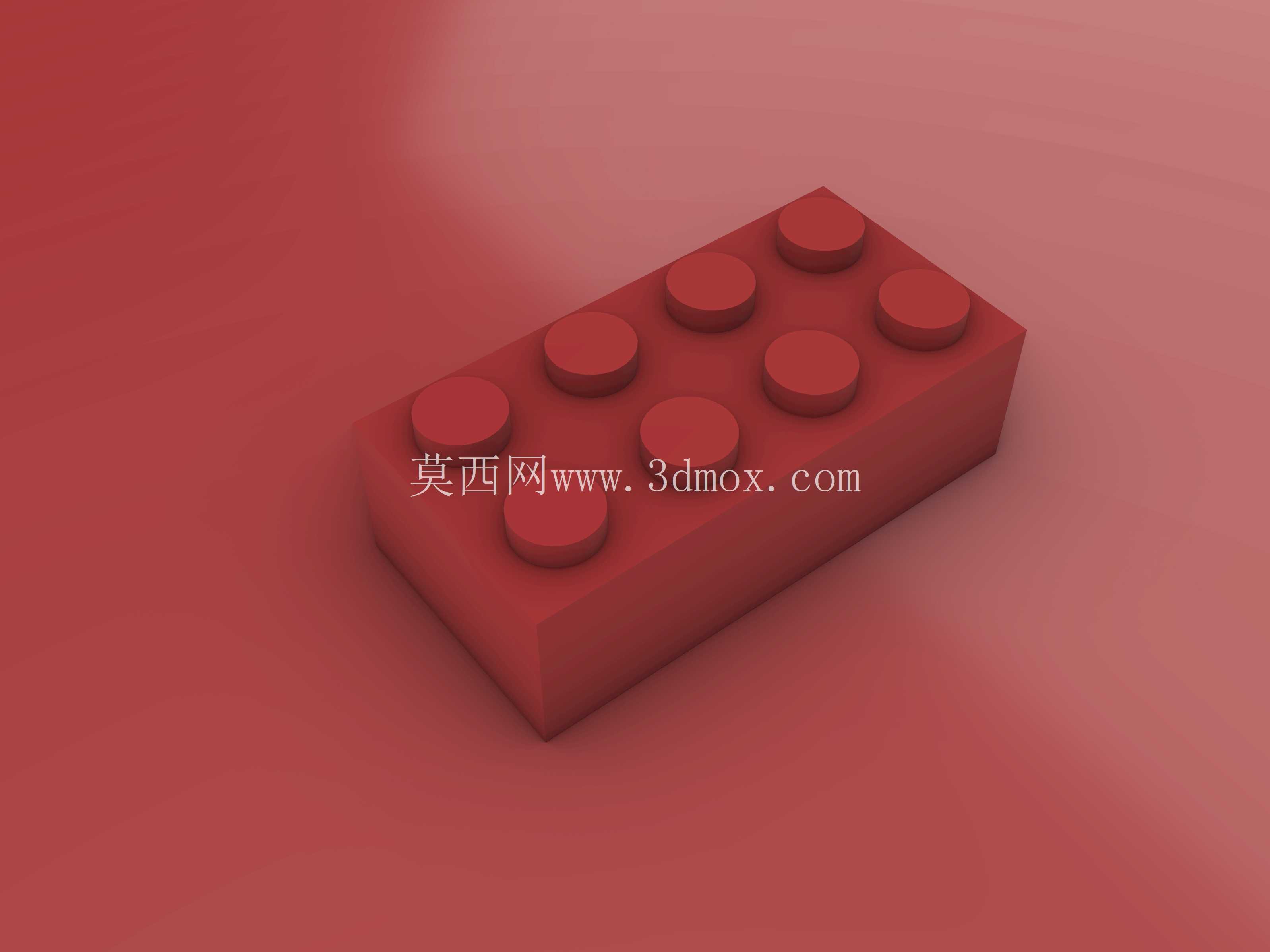

　　从功能特性上看，该积木块采用上表面凸点、下表面空腔的经典啮合结构，上表面均匀排布2行4列共8个圆柱形凸点，凸点的直径、高度以及相邻凸点的中心距严格遵循通用积木的公差标准，凸点侧面设计有微小的脱模斜度，既可以保证拼接时的顺畅插入，又能依靠塑料件的微小弹性变形实现足够的卡紧力，避免搭建完成的结构轻易散架；下表面的空腔结构对应上表面的凸点位置设计有加强筋，既可以减少零件成型时的材料用量、降低缩痕风险，又能在与下层积木凸点配合时提供均匀的抱紧力，同时空腔内的加强筋还能提升整个砖体的结构强度，避免频繁拼接拆卸导致的砖体变形。

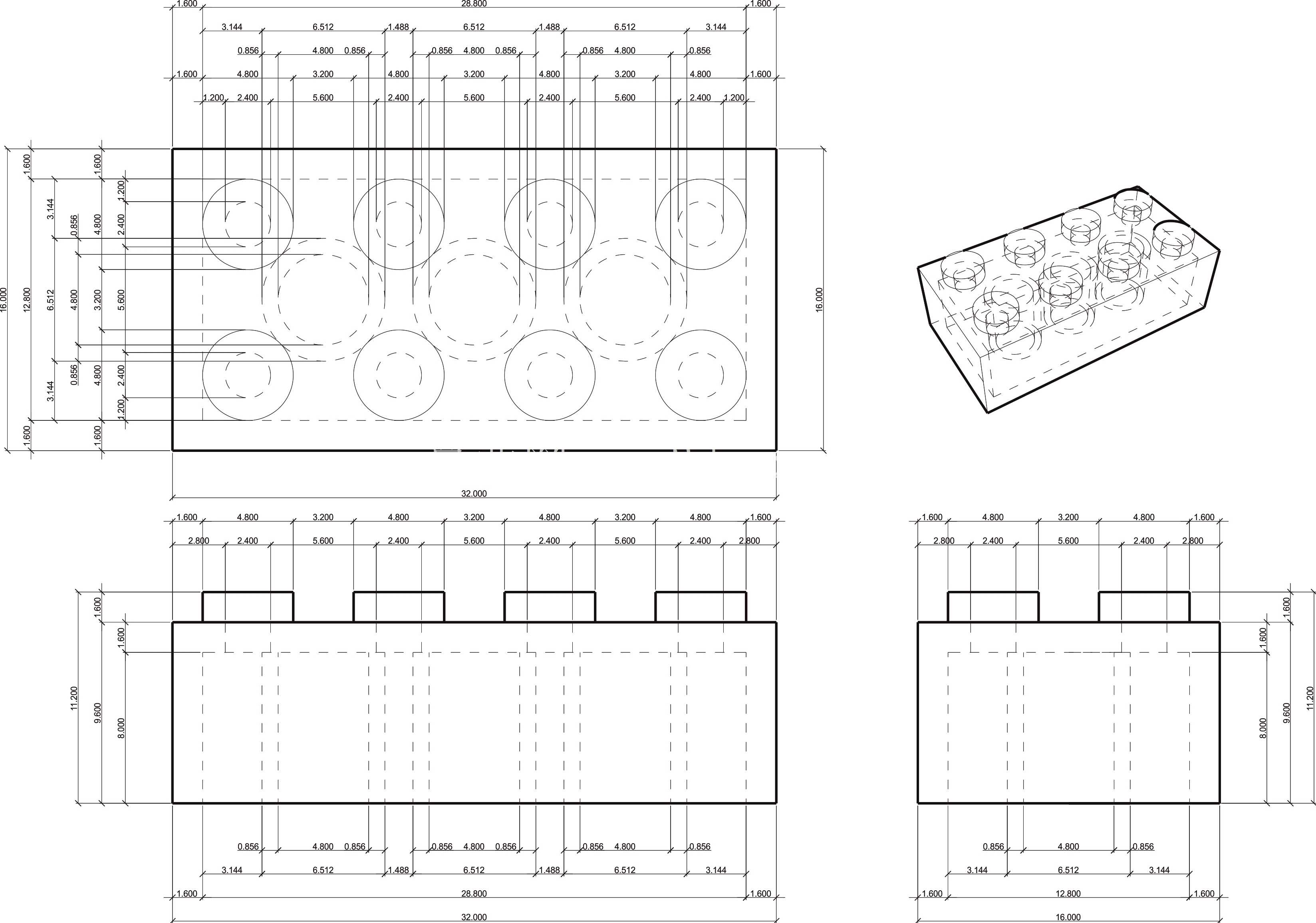

　　在设计思路上，首先要明确的是这类基础积木块的核心要求是互换性，所有配合尺寸的公差带必须控制在合理范围内，过松会导致拼接后结构易脱落，过紧则会造成拼接拆卸困难，甚至会在多次拆装后磨损凸点表面降低配合精度。建模过程中首先确定砖体的主体外形尺寸，整体为长方体结构，长度方向对应4个凸点的排布间距，宽度方向对应2个凸点的排布间距，砖体主体的壁厚保持均匀，避免注塑或铸造过程中出现壁厚不均导致的翘曲、缩孔等缺陷；上表面的凸点与主体采用一体化结构设计，凸点根部做小圆弧过渡，避免应力集中导致凸点受侧向力时断裂；下表面的空腔深度要匹配凸点的插入深度，保证两块积木拼接后接触面完全贴合，没有明显的缝隙，空腔内部的加强筋位置要精准对应凸点的间隙，在拼接时起到导向和定位的作用。关于安装边界与配合尺寸，相邻凸点的中心距为标准的8mm，凸点直径为4.8mm，凸点高度为1.8mm，砖体总高度为9.6mm，不含凸点的主体高度为7.8mm，这些尺寸都严格匹配通用积木的配合要求，不管是同规格积木上下堆叠，还是与同体系的其他规格积木（比如1X2砖、2X2板等）进行横向或纵向拼接，都能实现精准对位，不会出现错位或者卡滞的情况。砖体的所有棱边都做了0.2mm的圆角处理，避免尖锐边角划伤使用者，同时也能提升零件成型时的流动性，减少充模缺陷。

　　在结构验证阶段，需要重点模拟多次拼接拆卸后的磨损情况，以及侧向受力时凸点的强度表现，确保在正常使用场景下不会出现凸点断裂、砖体开裂的问题；同时还要考虑成型工艺的可行性，不管是采用注塑成型还是铸造工艺制作样件，都要保证拔模斜度的合理性，主体侧壁的拔模斜度控制在1度以内，既不影响配合尺寸的精度，又能顺利脱模。这类基础积木块看似结构简单，但实际上对尺寸精度的要求非常高，几十甚至上百块积木堆叠在一起时，微小的尺寸误差会被不断累积，最终导致整体结构出现倾斜、拼接缝隙过大等问题，因此在建模过程中每一个配合尺寸都需要反复核对，确保与通用标准完全一致。另外，砖体的下表面边缘也做了微小的倒角处理，在与下层积木拼接时可以起到导向作用，即使对位存在微小偏差，也能顺着倒角滑入正确的配合位置，提升拼接的顺畅度。从实际使用的角度出发，这类基础砖的承重能力也是设计时需要考虑的重点，当多块积木堆叠形成较高的结构时，下层的积木块需要承受上层所有零件的重量，因此砖体内部的加强筋布局需要经过受力验证，确保在正常承重范围内不会出现压溃或者变形的情况，加强筋的厚度不超过主体壁厚的0.8倍，避免成型时在表面产生缩痕，影响外观质量。
