1X4规格乐高拼接板结构三维建模

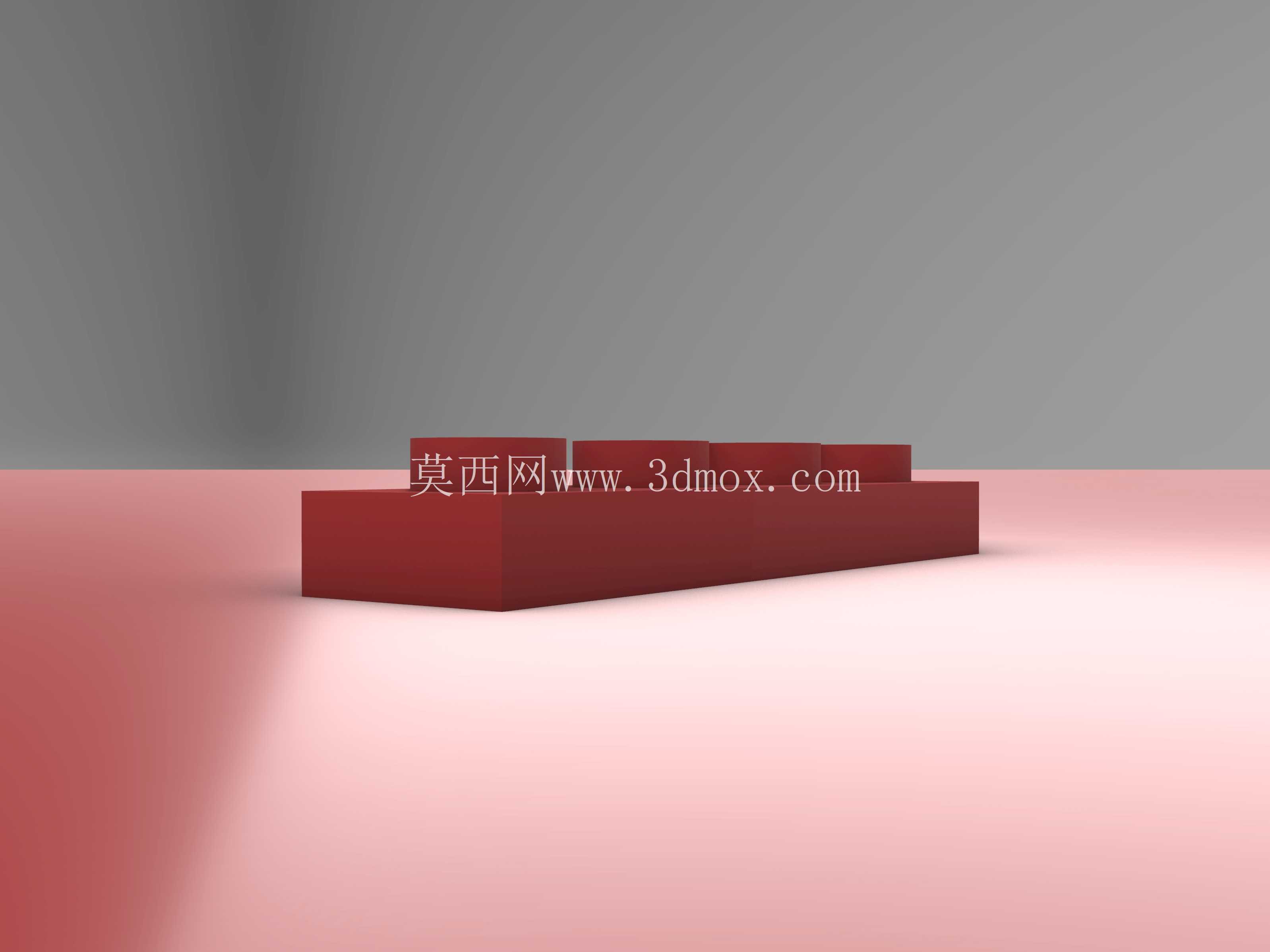

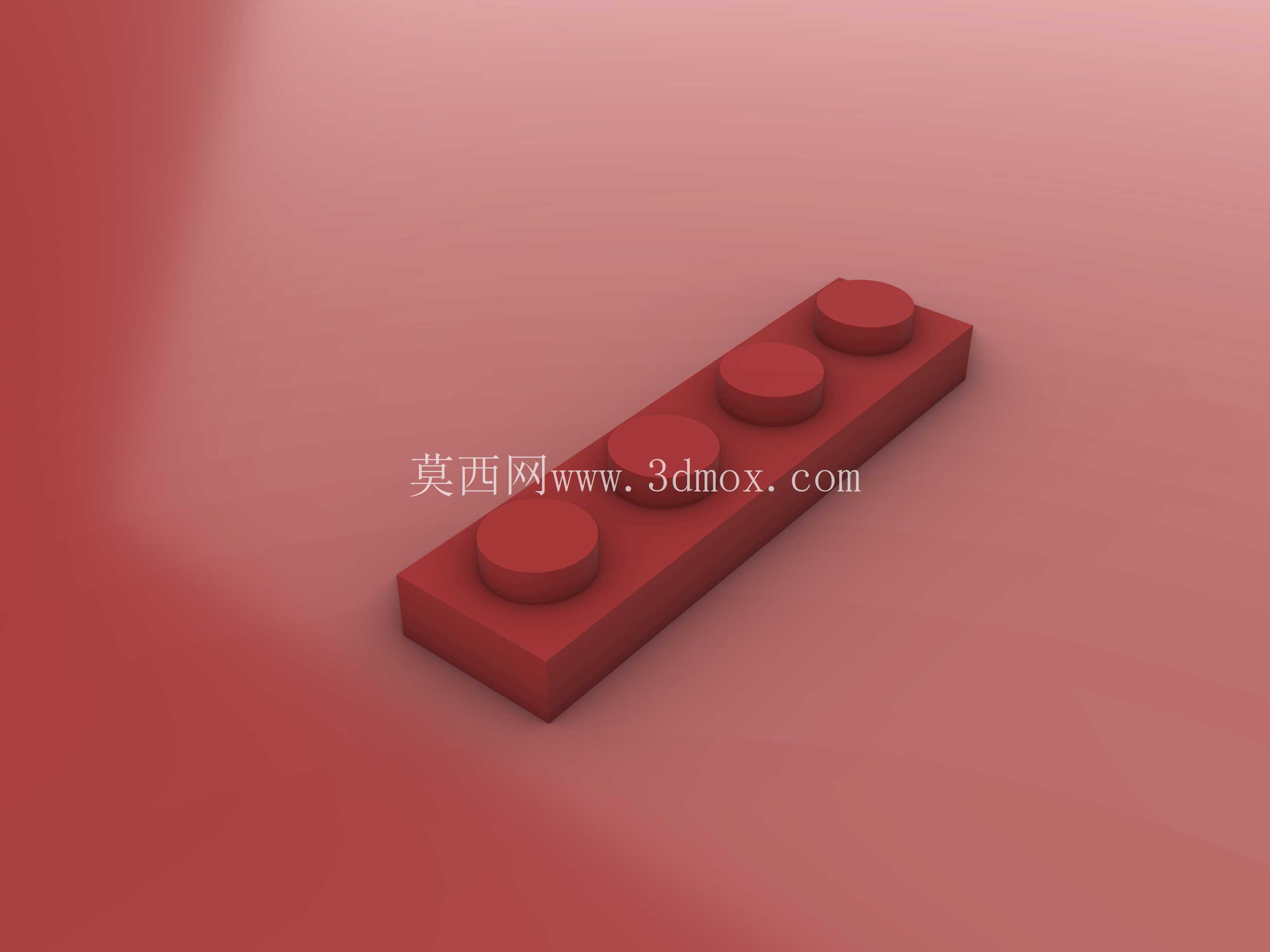

　　在积木类玩具的结构设计与配套工装开发环节，标准化的基础拼接板是整套拼装体系里的核心基础零件，本次建模的1X4规格乐高拼接板，是积木体系里应用频次极高的基础单元，其设计逻辑完全贴合通用积木的拼接公差体系，能够适配全系列同规格的积木凸点接口，无需额外修配即可完成顺畅拼接。从实际应用场景来看，这类1X4拼接板不仅是民用拼装玩具的基础组成单元，在工业领域的快速工装搭建、教学演示用模块化结构拼接、简易工位治具的快速组合场景中也有大量应用，很多自动化生产线的小型料道挡边、传感器安装位的快速垫高块，都会采用这类标准化拼接板做快速搭建，相比机械加工定制件，这类标准化拼接件不需要走机加工流程，直接通过凸点卡扣结构就能完成快速组装，调整位置时只需要拆解后重新拼接即可，大幅缩短小型工装的搭建周期。从产品功能特性来看，这款1X4拼接板的主体为平板式结构，上表面均匀分布4个标准规格的拼接凸点，凸点的直径、高度以及凸点之间的中心距完全遵循通用积木的拼接公差标准，凸点侧面设计有微小的脱模斜度，既可以保证拼接时的卡扣预紧力，避免拼接后出现松脱晃动，又能保证拆解时不需要过大的外力，不会出现凸点断裂或者板体变形的问题；板体的下表面对应凸点的位置设计有与凸点尺寸匹配的凹槽，能够与下层积木的凸点完成嵌合，拼接后的板件之间贴合面间隙控制在0.1mm以内，不会出现明显的拼接缝隙，保证整体结构的平整度。

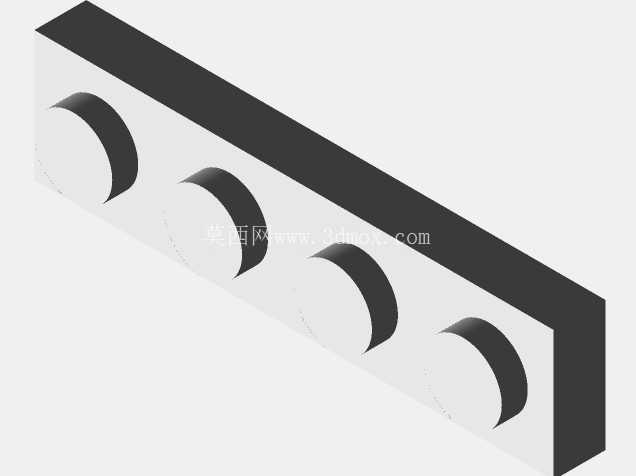

　　从设计思路层面，建模过程中首先确定了凸点的中心距基准，以单个凸点的中心为坐标原点，沿板件长度方向每间隔8mm布置一个凸点，总共布置4个凸点，板件的整体长度覆盖4个凸点的安装位加上两端的边缘余量，宽度方向与单凸点的适配宽度保持一致，板体的主体壁厚控制在1.8mm，既能够保证板件整体的结构强度，在承受日常拼装的按压力时不会出现弯折变形，又能控制零件的整体重量，避免多块板拼接后整体重量过大。板体的所有棱边都做了R0.2的圆角处理，一方面是避免尖锐棱边在使用过程中划伤操作人员，另一方面也符合注塑或者铸造生产时的脱模要求，减少生产过程中的应力集中问题，降低零件生产时的废品率。

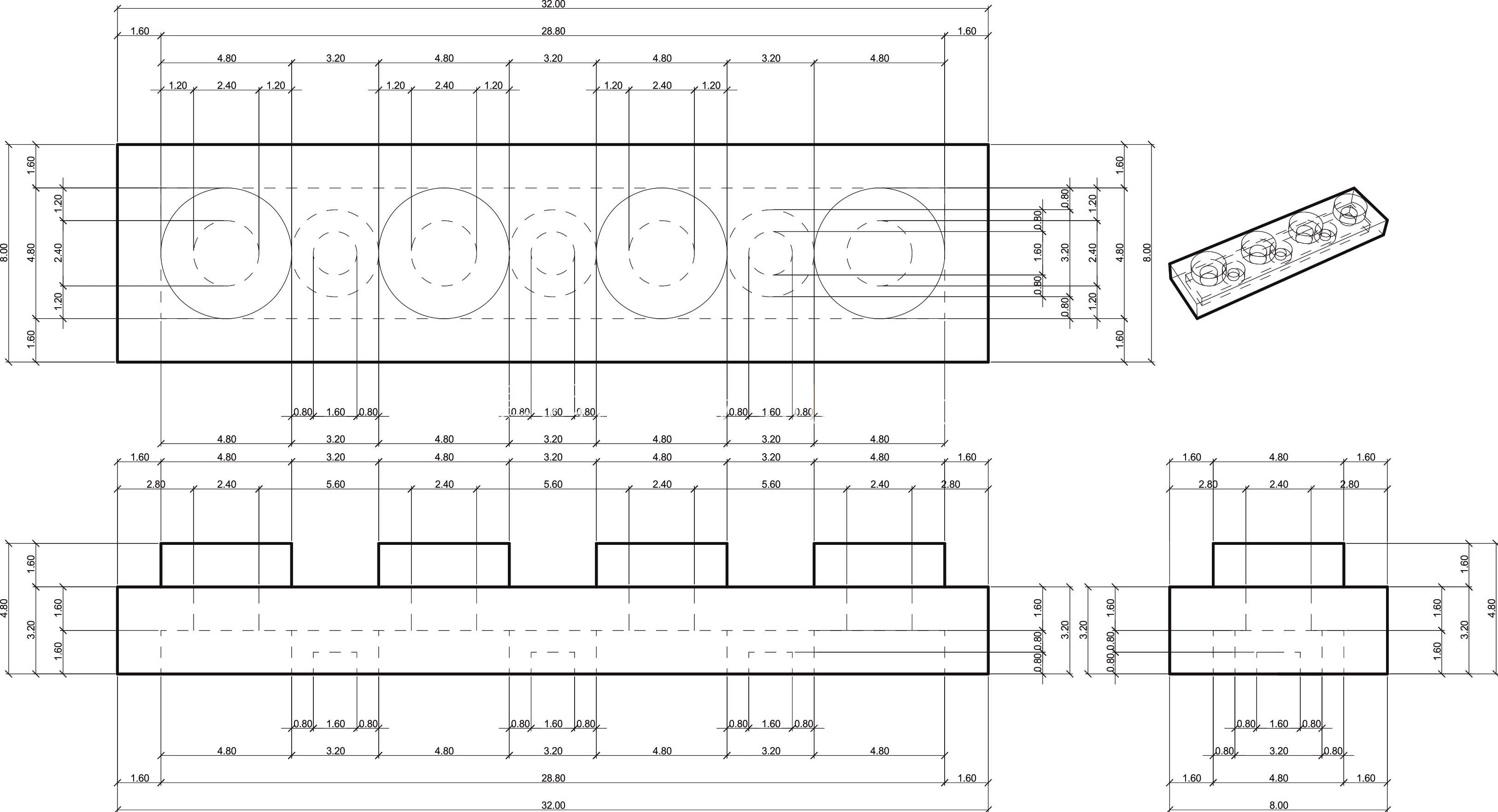

　　从外形尺寸与安装边界来看，这款1X4拼接板的整体长度为31.8mm，宽度为7.8mm，板体主体厚度为1.8mm，加上上表面凸点的总高度为4.8mm，安装时如果是单层铺设，需要预留的安装空间高度不小于5mm，长度方向预留32mm、宽度方向预留8mm的平面空间即可完成布置；如果是多层堆叠拼接，每增加一层板件，整体高度增加3mm，设计多层堆叠结构时可以按照这个尺寸边界预留安装空间。板件的凸点与凹槽的配合过盈量控制在0.05mm，这个过盈量既可以保证拼接后的连接强度，在承受垂直于板面的10N拉力时不会出现松脱，又能保证反复拆装500次以上不会出现凸点磨损导致的配合松动问题。在实际的工装应用场景中，这类拼接板经常被用来搭建小型的物料分隔架，在轻型物料的传送料道里，通过多块1X4拼接板的组合，可以快速调整料道的宽度，适配不同尺寸的小型零件传输，不需要重新加工定制挡边，当生产的产品尺寸更换时，只需要拆解拼接板重新调整位置即可，大幅降低生产线换型的成本和时间。在教学场景中，这类标准化的拼接板可以用来演示模块化结构的设计逻辑，让学习者快速理解标准化接口在结构设计中的优势，通过不同数量拼接板的组合，可以搭建出不同长度的支撑梁、安装底板，配合其他积木零件可以快速验证结构设计的可行性，不需要提前加工定制零件，缩短结构验证的周期。

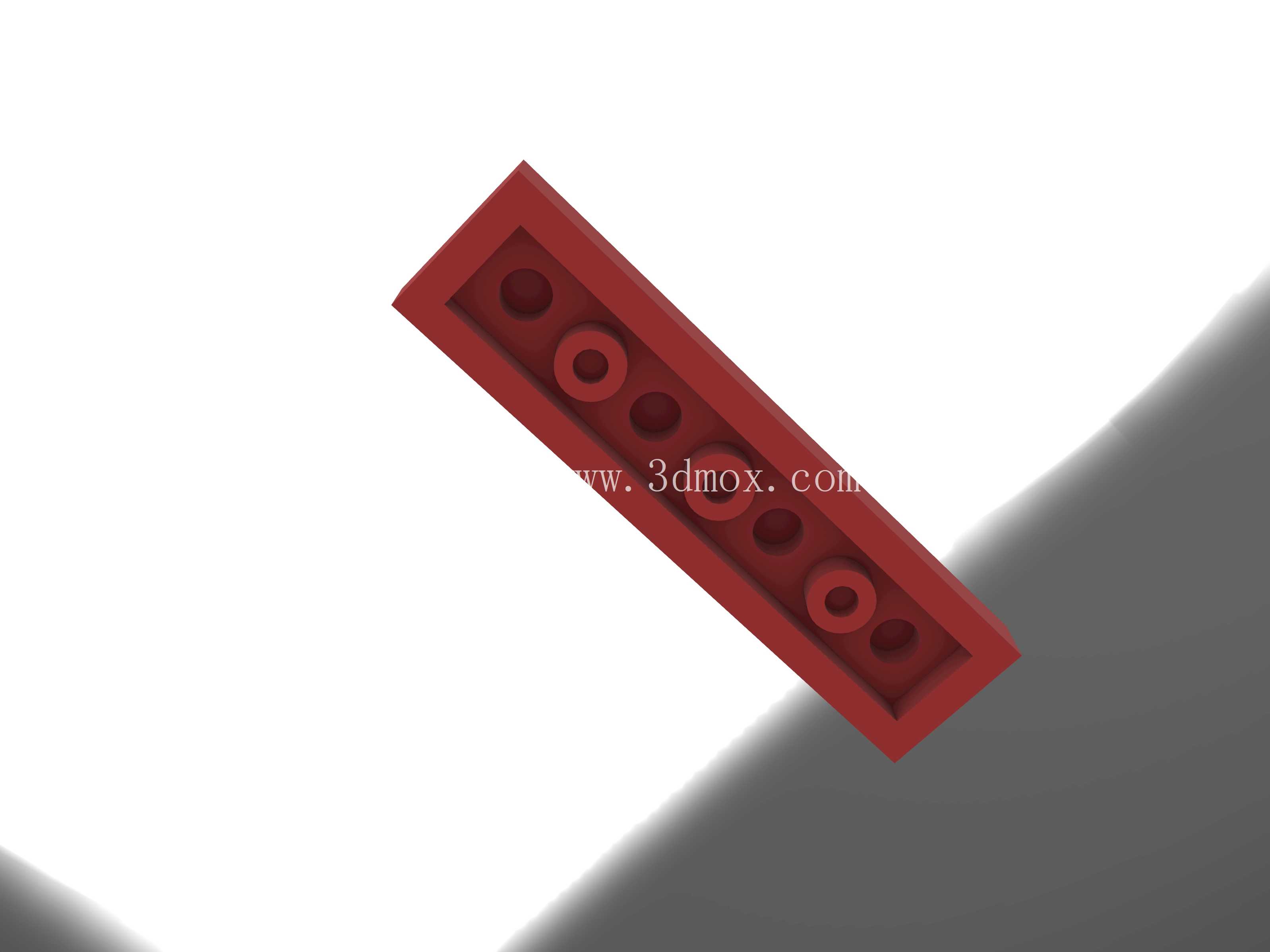

　　建模过程中对板体的壁厚做了均匀化处理，整个零件的壁厚差控制在0.3mm以内，避免生产过程中因为壁厚不均导致的缩痕、变形问题，不管是采用注塑工艺生产塑料材质的拼接板，还是采用失蜡铸造工艺生产金属材质的工装用拼接板，均匀的壁厚都能保证零件成型后的尺寸精度，减少后续的校形工序。板体下表面的凹槽深度设计为1.8mm，刚好可以完全容纳下层积木的凸点，保证拼接后两块板的贴合面完全接触，不会出现悬空的问题，当拼接板作为支撑面使用时，完全贴合的接触面可以保证受力均匀，避免局部应力集中导致的板件断裂。在拼接凸点的根部设计了R0.1的过渡圆角，减少凸点与板体连接位置的应力集中，当凸点承受侧向力时，过渡圆角可以分散应力，避免凸点从根部断裂，提升零件的使用寿命。针对工业工装应用的场景，建模时还考虑了拼接板的耐温性能对应的结构余量，如果是采用ABS材质生产，零件在60摄氏度的环境下长期使用不会出现变形，拼接尺寸精度可以保持稳定；如果是采用铝合金铸造生产金属材质的拼接板，可以在120摄氏度的环境下长期使用，适配一些靠近发热设备的工装搭建场景。
