标准1X4规格凸点拼接积木块结构设计

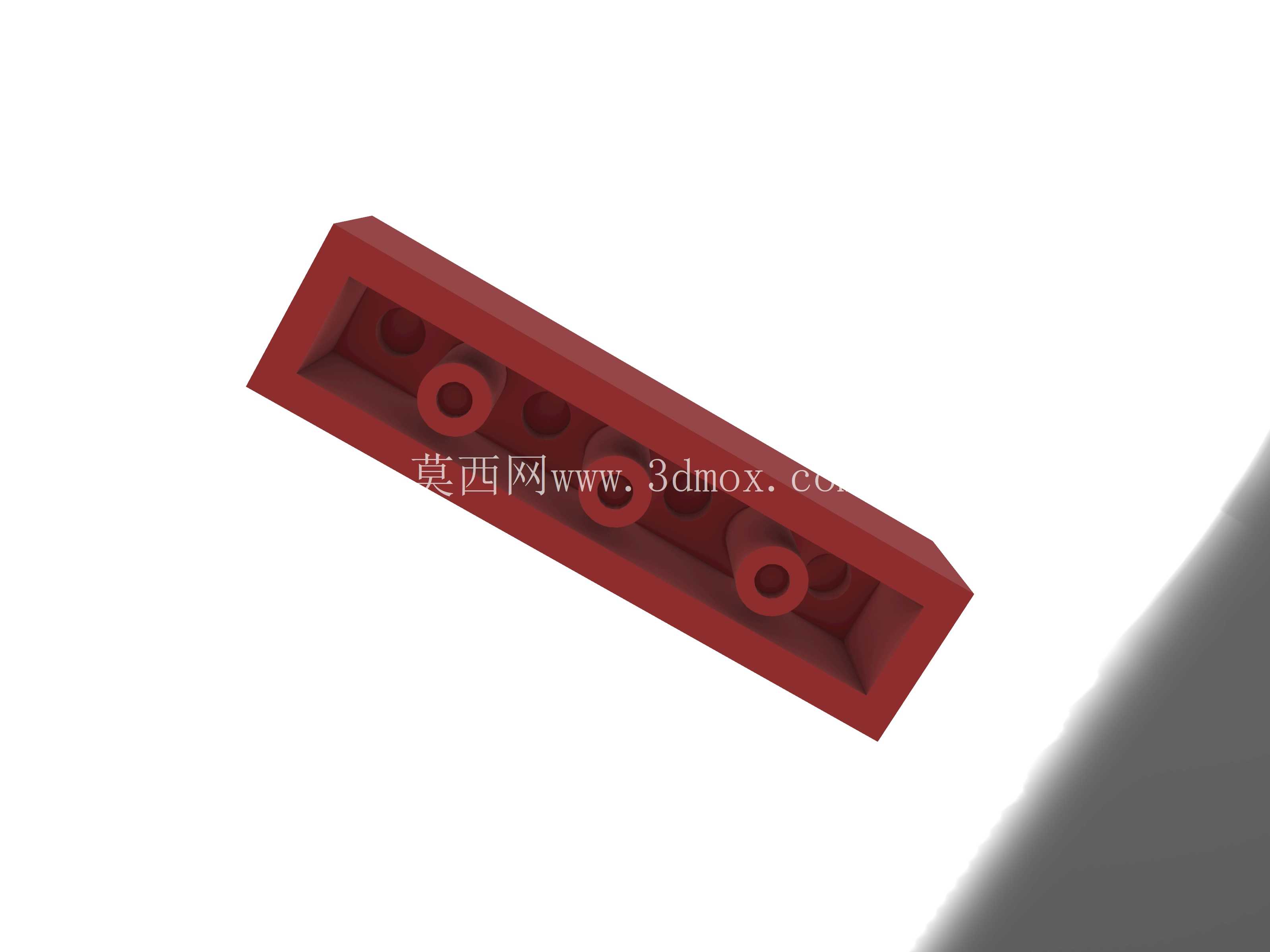

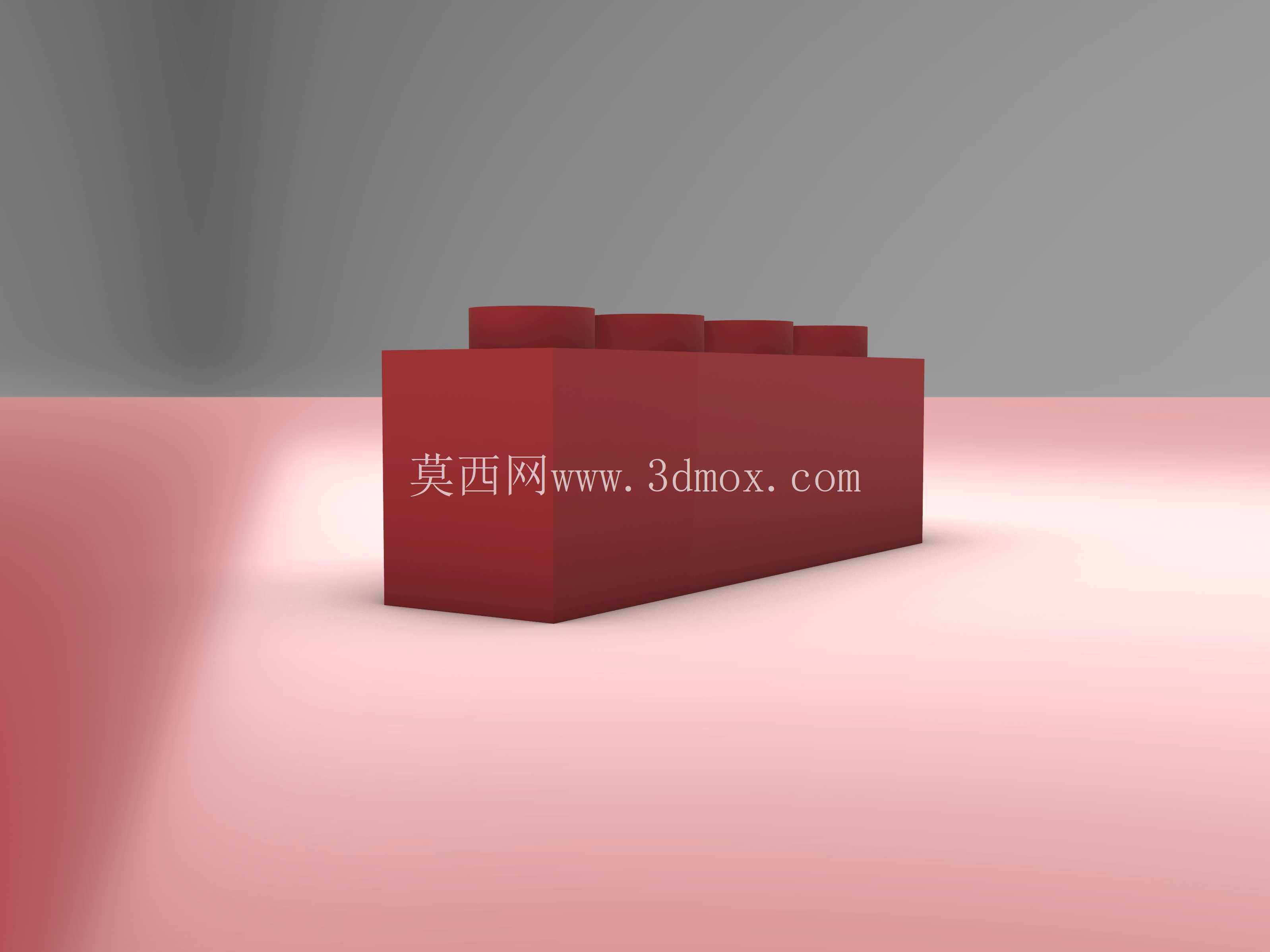

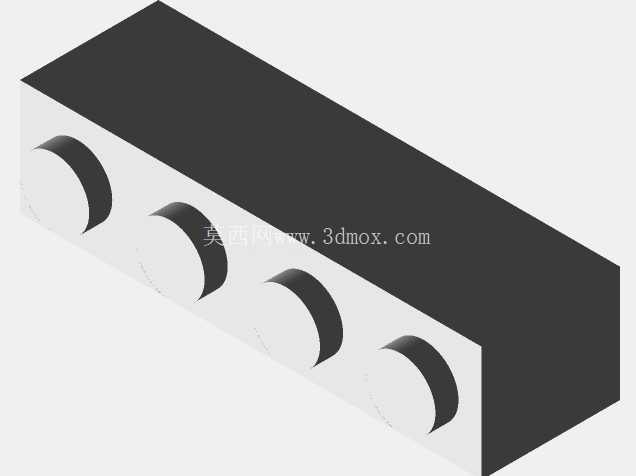

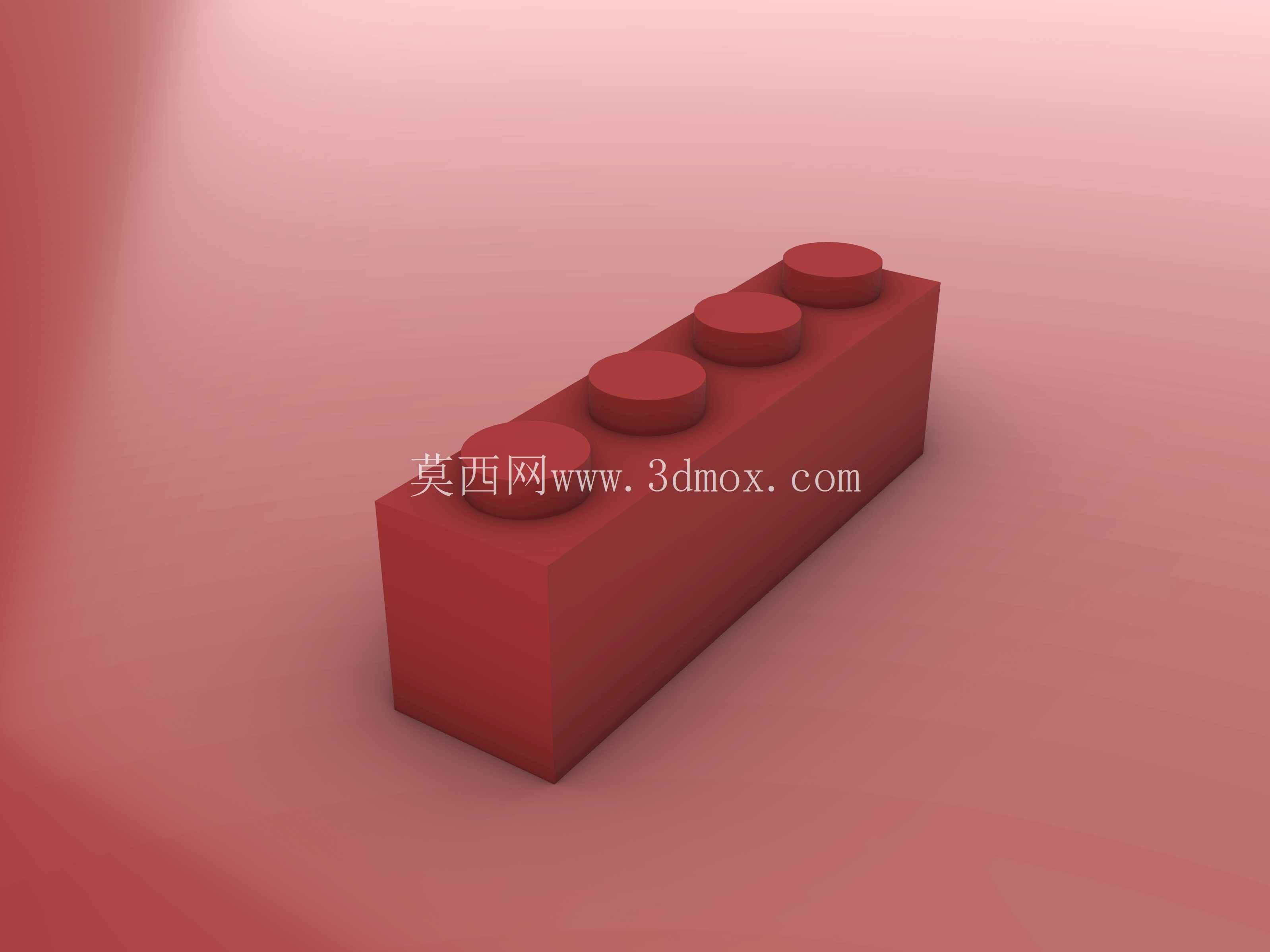

　　在玩具零部件的批量生产环节，这类1X4规格的积木块是拼搭类玩具体系里的基础通用构件，日常的积木套装生产、教育类拼搭教具开发、创意MOC作品搭建都会大量用到该规格零件，其结构一致性直接决定了整套积木的拼接顺畅度与拼搭后的结构稳定性。做这类零件的三维结构设计时，首先要明确的是其安装边界与配合公差，该积木块主体为长方体基座，基座上表面均匀排布4个标准圆柱形凸点，凸点的中心距严格遵循积木体系的通用模数，确保和同体系内所有带凹孔的积木块实现过盈配合，不会出现拼接松垮或者过紧难以拆卸的问题。基座的下表面设置有与凸点尺寸匹配的凹腔，凹腔的内壁尺寸要和凸点的外径做公差匹配，常规生产中凸点外径取正公差，凹腔内径取负公差，保证上下叠拼时的插拔力处于合适区间，既满足儿童拼搭时的施力需求，又能保证拼搭完成后结构不会轻易散架。从设计思路来看，这类积木块的所有棱边都做了统一的圆角处理，一方面是避免尖锐棱角带来的使用安全隐患，另一方面圆角结构在注塑或者铸造成型时，能让材料填充更顺畅，减少成型过程中的应力集中，降低零件生产时的翘曲、缺料等不良率。

　　积木块的壁厚设计要保持均匀，整体壁厚控制在1.5mm左右，凸点内部做中空结构，既可以节省生产原料，也能让凸点具备合适的弹性变形量，在拼接时通过微小的弹性形变实现卡紧，长期插拔也不会出现凸点断裂的问题。实际应用中，这类1X4规格的积木块属于基础长砖类零件，既可以作为拼搭结构的横向连接梁，用来连接多个零散的积木单元，提升整体结构的横向刚度，也可以作为叠层结构的基础填充件，快速搭建出平面或者墙体类的结构，在大型积木作品搭建中，这类长砖的使用占比往往能达到基础零件总量的15%到20%，是通用性极强的基础构件。在做三维建模时，要重点关注凸点与基座的连接过渡位置，这里是零件受力的集中点，拼接时的插拔力会直接作用在凸点根部，所以过渡位置要做小半径的圆角加强，避免长期插拔后凸点从根部断裂。同时基座底部的凹腔内部要设置均匀的加强筋，加强筋的厚度不能超过主体壁厚的三分之二，防止成型时出现缩痕影响零件外观，加强筋的排布要对应上表面凸点的位置，让凸点承受的拼接力可以通过加强筋传递到整个基座结构上，提升零件的整体结构强度。

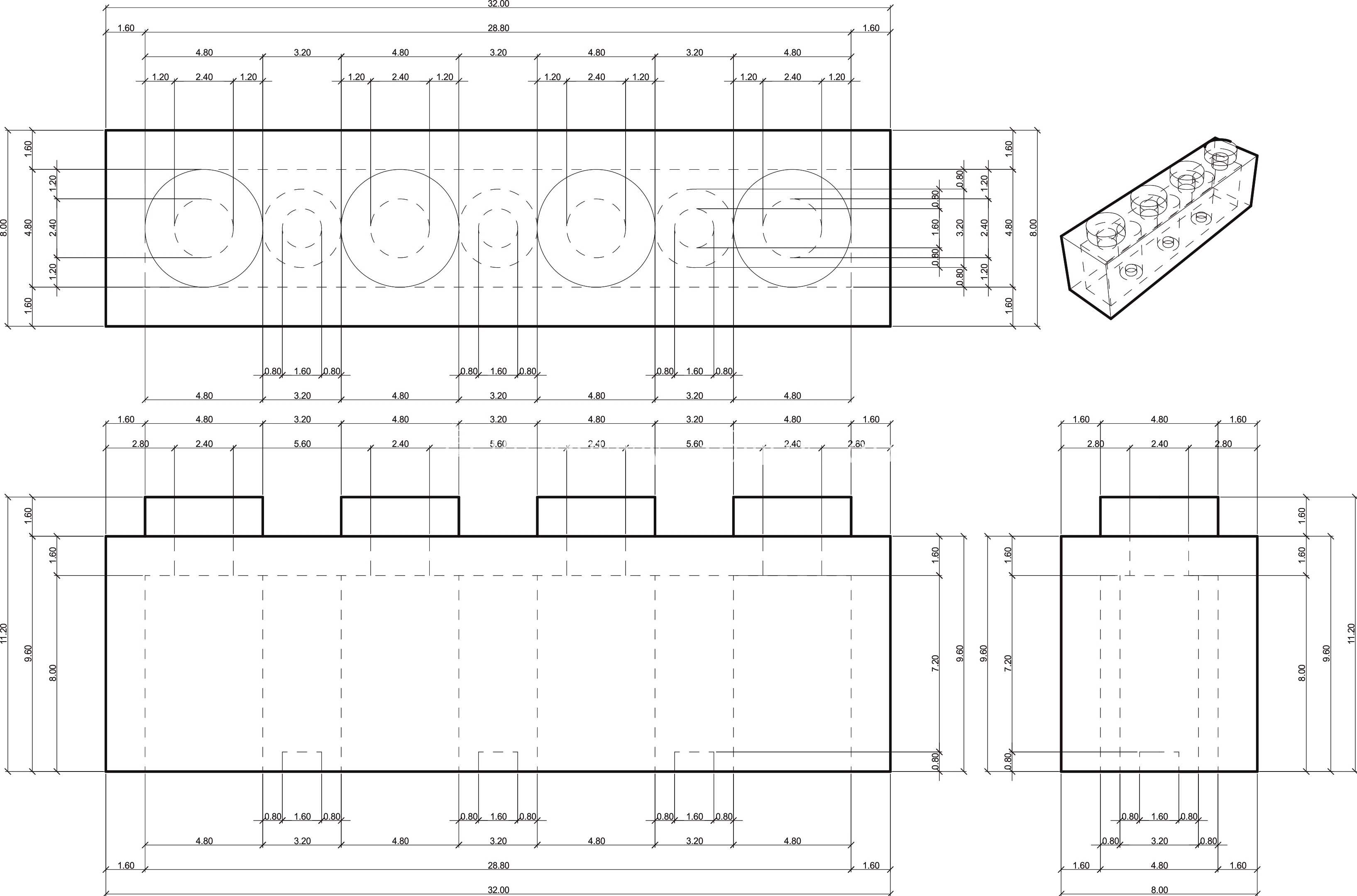

　　另外，这类积木块的外形尺寸严格遵循8mm的基础模数，1X4规格的基座长度对应4个模数单位，宽度对应1个模数单位，整体高度不含凸点为9.6mm，凸点高度为1.8mm，这些尺寸参数要和整个积木体系的所有零件保持统一，才能实现跨套装、跨批次零件的通用互换，不管是早年生产的同规格零件，还是新生产的零件，都能实现顺畅拼接。在生产工艺适配方面，该结构的拔模角度设置在1.5度左右，外表面拔模方向沿基座高度方向，凸点的拔模角度略小，控制在1度，保证凸点的尺寸精度，避免拔模斜度过大导致凸点上细下粗，影响拼接的紧密度。凹腔内部的拔模方向和外表面保持一致，内壁的拔模角度同样控制在1.5度，确保零件成型后可以顺利从模具中脱出，不会出现粘模的问题。从实际使用场景来看，除了常规的玩具拼搭，这类标准化的积木块也常被用于工业设计的快速原型验证，工程师在做结构方案讨论时，会用这类标准积木块快速搭出设备的外形框架，直观展示结构的布局比例，相比纯电脑里的三维模型，实体拼搭的模型可以更直观地暴露布局上的空间干涉问题，提升方案讨论的效率。同时在青少年的科创教育场景中，这类基础积木块也是结构力学教学的常用教具，通过不同方式的拼接，可以让学生直观理解梁结构的受力特点、不同连接方式的刚度差异，把抽象的力学概念转化为可动手操作的实体结构。

　　设计这类零件时还要考虑堆叠存储的需求，零件的上下表面配合结构要保证多个零件堆叠时可以自动对齐，不会出现滑动散落，不管是生产环节的批量周转，还是用户使用后的收纳整理，都能提升便利性。整个结构没有多余的复杂特征，所有的几何特征都服务于拼接功能、生产工艺性与使用安全性，没有冗余的设计元素，这也是这类基础通用零件能历经多年使用仍保持结构不变的核心原因，每一处尺寸、每一个圆角、每一处壁厚的设定，都是经过长期生产与使用验证后确定的最优参数，既满足大批量生产的工艺要求，也能覆盖各类拼搭场景的使用需求。
