1X3规格乐高拼接基础板结构设计

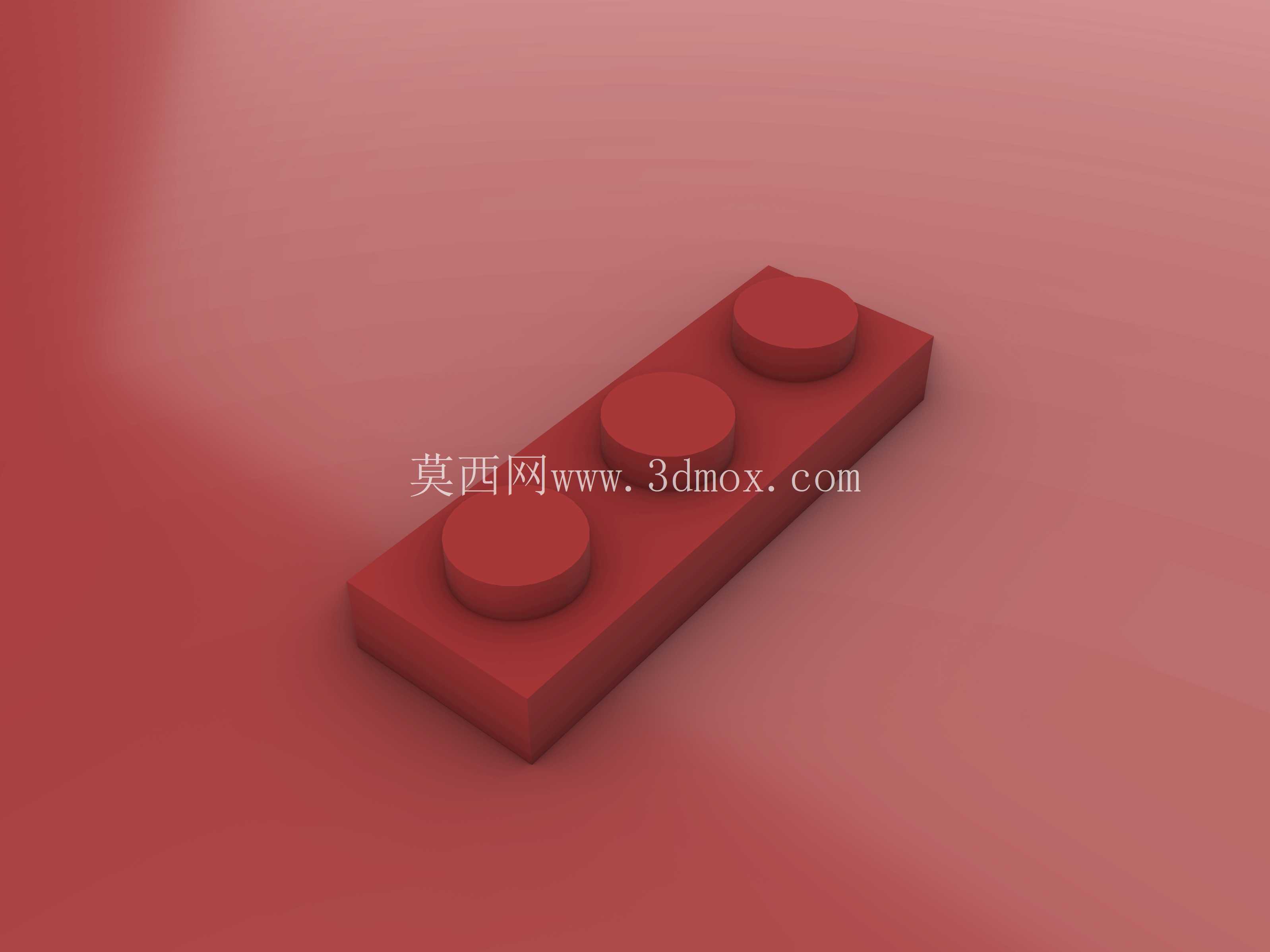

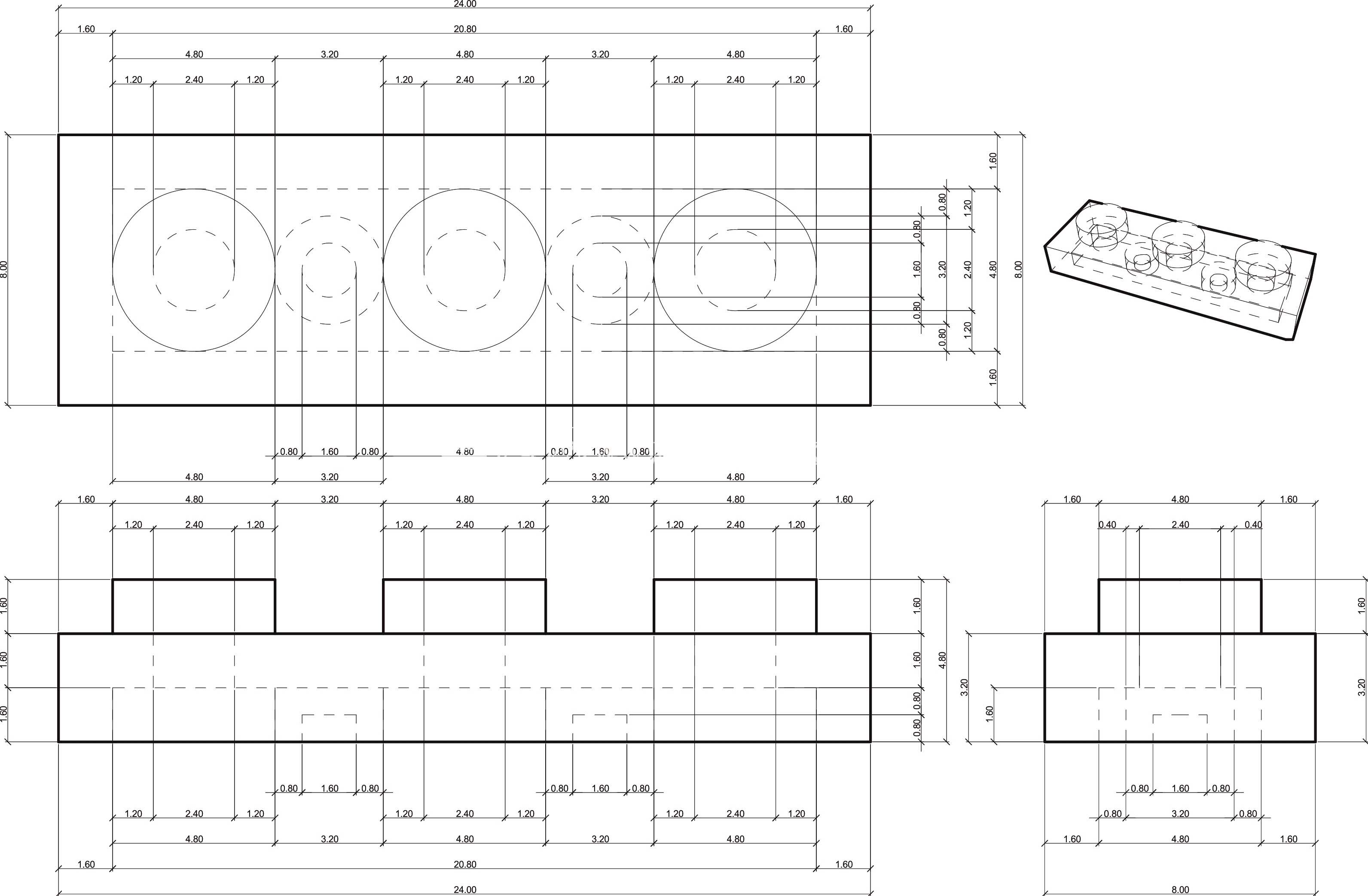

　　在积木玩具的批量生产环节里，这类1X3规格的基础拼接板是整套拼装体系里用量极大的通用基础件，不管是面向低龄儿童的大颗粒套装，还是面向成年玩家的精细场景搭建套装，这类基础板都是构成各类造型的核心单元，从简易的房屋墙体搭建，到复杂的机械组传动结构基座，都能看到这类基础拼接板的应用。从结构设计的角度来看，这款1X3板的整体外形遵循标准积木的拼接公差规范，主体为矩形块状结构，上表面设置三个标准规格的拼接凸点，凸点的直径、高度以及相邻凸点的中心距完全匹配通用乐高体系的拼接接口尺寸，能够和同规格的积木块、特殊造型件实现无间隙卡合，拼接后不会出现松脱或者过紧难以拆卸的问题。

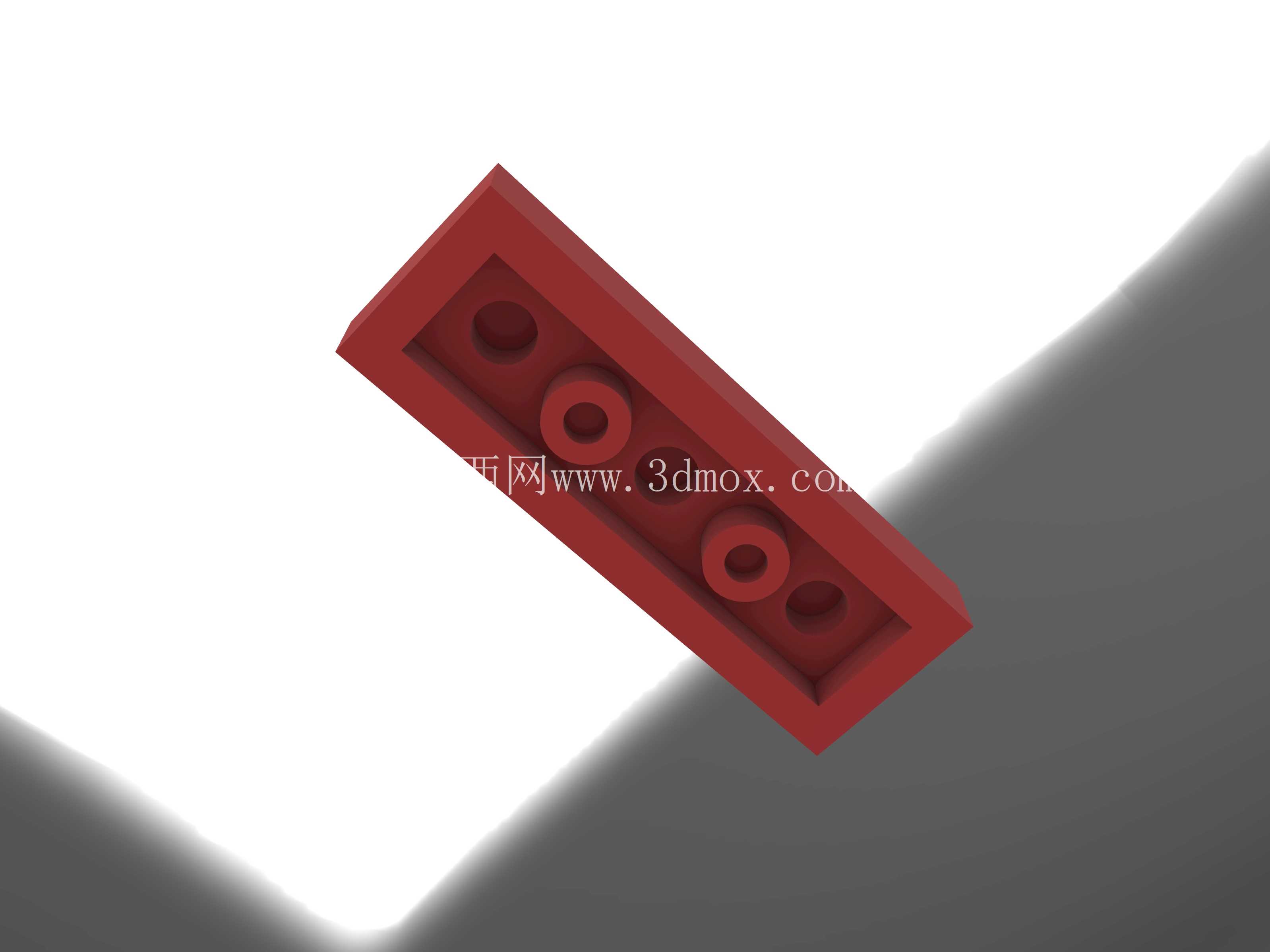

　　板件的下表面设计有对应的拼接卡槽结构，卡槽的内壁尺寸和凸点的外形尺寸做了对应公差匹配，保证上下层积木拼接时的定位精度，哪怕是多层堆叠搭建，也不会出现层间错位的问题。设计过程中首先要考虑的是注塑成型后的脱模便利性，板件的所有棱边都做了微小的圆角过渡，既避免了尖锐边角带来的使用安全隐患，也能减少注塑过程中应力集中导致的零件变形问题，同时圆角的弧度控制在不影响拼接精度的范围内，不会因为圆角过大导致相邻积木拼接时出现缝隙。板件的壁厚设计采用均匀壁厚原则，整体壁厚保持一致，避免注塑冷却过程中因为壁厚不均导致的缩痕、翘曲问题，保证板件的平面度，让板件在平面上放置时不会出现翘边、晃动的情况。从安装边界来看，这款1X3板的长度方向对应三个凸点的排布距离，宽度方向对应单个凸点的标准宽度，整体高度和同系列基础积木块保持一致，在做场景搭建时，可以和1X1、1X2、2X2等不同规格的基础板自由组合，不会出现高度差导致的拼接面不平整问题。在实际的玩具装配生产线上，这类基础板通常是通过自动化料盘排序后送入装配工位，和其他特殊造型件一起打包成套装，所以零件的外形一致性要求极高，设计时对拔模角度做了精准控制，外表面的拔模角度控制在合理范围内，既方便脱模，也不会让零件堆叠时出现卡滞，影响自动化分拣的效率。

　　在功能特性上，这款基础板除了作为基础拼接单元使用，还可以作为小型结构的加强筋使用，比如在搭建较长的悬臂结构时，在拼接缝处加装这类1X3板，可以有效提升整体结构的刚性，减少悬臂的下垂变形量；在搭建可动结构时，这类板件也可以作为传动件的安装基座，因为其平面度好，拼接定位精准，安装轴类零件后不会出现轴孔偏斜导致的传动卡滞问题。设计时还考虑了不同材质的适配性，不管是采用常规的ABS塑料注塑，还是采用环保的PLA材料做3D打印定制，这个结构都能保证拼接精度，壁厚设计也适配3D打印的最小壁厚要求，不会出现打印时薄壁坍塌的问题。

　　板件的底部卡槽内部做了微小的导向斜面，在拼接时可以起到导向作用，哪怕是拼接时存在微小的位置偏差，也能顺着斜面滑入正确的拼接位置，降低拼接时的对准难度，提升拼装体验。对于面向教育场景的积木套装来说，这类基础板是计数、几何结构教学的常用零件，三个凸点的排布可以帮助低龄儿童理解数的概念，矩形的外形也可以用来讲解平面几何的基础知识点，所以零件的外形尺寸精度直接影响教学演示的效果，设计时对所有尺寸的公差都做了严格的约束，保证每一个生产出来的零件尺寸都在允许的误差范围内。在做模具设计时，这款零件的分型面设置在板件侧面的中间位置，避免分型线出现在拼接凸点或者卡槽的配合面上，影响拼接的顺滑度，浇口位置设置在板件的端面边缘，注塑完成后浇口残留的痕迹可以通过简单的修剪去除，不会影响零件的外观和拼接功能。
