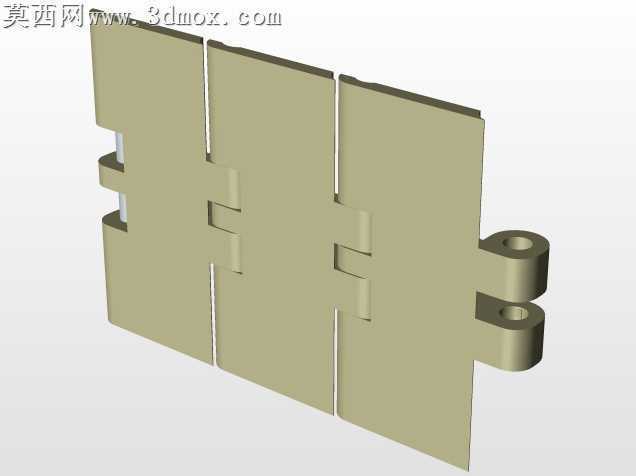

食品级820-K25互锁式输送板链结构

食品输送场景里板链卡料、接缝漏屑是常年困扰运维的痛点，这款820-K25板链的互锁结构从加工适配角度做了针对性的细节调整，完全规避了常规直板拼接的公差累积问题。板片侧边的凹凸榫位做了0.15mm的过渡圆角，不是生硬的直角咬合，数控铣削加工时不用特意清角，普通立加就能一次走刀成型，不用后续钳工修磨毛刺，食品接触场景下也不会藏污纳垢，完全符合卫生级设备的表面要求。端部的铰接耳孔做了同轴度0.02mm的公差约束，加工时采用一面两销定位装夹，两个耳孔一次镗削完成，不会出现穿销轴时别劲、卡滞的问题，链节弯折转动时没有多余旷量，长时间运行也不会出现销轴偏磨、链板跳齿的情况。板链的承载面做了极细微的哑光喷砂纹理处理，不是光亮的抛光面，输送带包装的食品、轻质工件时不会因为接触面太光滑出现打滑偏移，纹理深度控制在0.08mm，不会积存输送过程中的碎屑，冲洗时高压水枪一冲就能清洁到位，没有卫生死角。相邻板片拼接后接缝间隙控制在0.1mm以内，比常规输送板链的间隙小了近60%，输送细小颗粒、薄型片状物料时不会卡进接缝里扯坏物料或者卡停输送线，榫位的咬合深度做了3mm的冗余设计，哪怕单节板片出现轻微磨损，相邻板片也不会脱开散链，不用频繁停机更换链节。板片背面做了均匀分布的加强筋，筋高2mm，和板面一体加工成型，不用额外焊接加强件，既减轻了单节板链的重量，降低输送驱动的负载，又能保证板面在承受10kg均布载荷时不会出现下凹变形，长期运行板面保持平整，不会出现物料跑偏的情况。铰接耳的端面做了1mm的倒角，穿销轴时能自动导正，不用人工反复对位调整，装配效率比常规无倒角的板链提升近40%，销轴孔内预留了储油微槽，食品级润滑脂能存留在槽内，长期运行不用频繁注油维护，也不会出现润滑脂溢出污染输送物料的问题。
