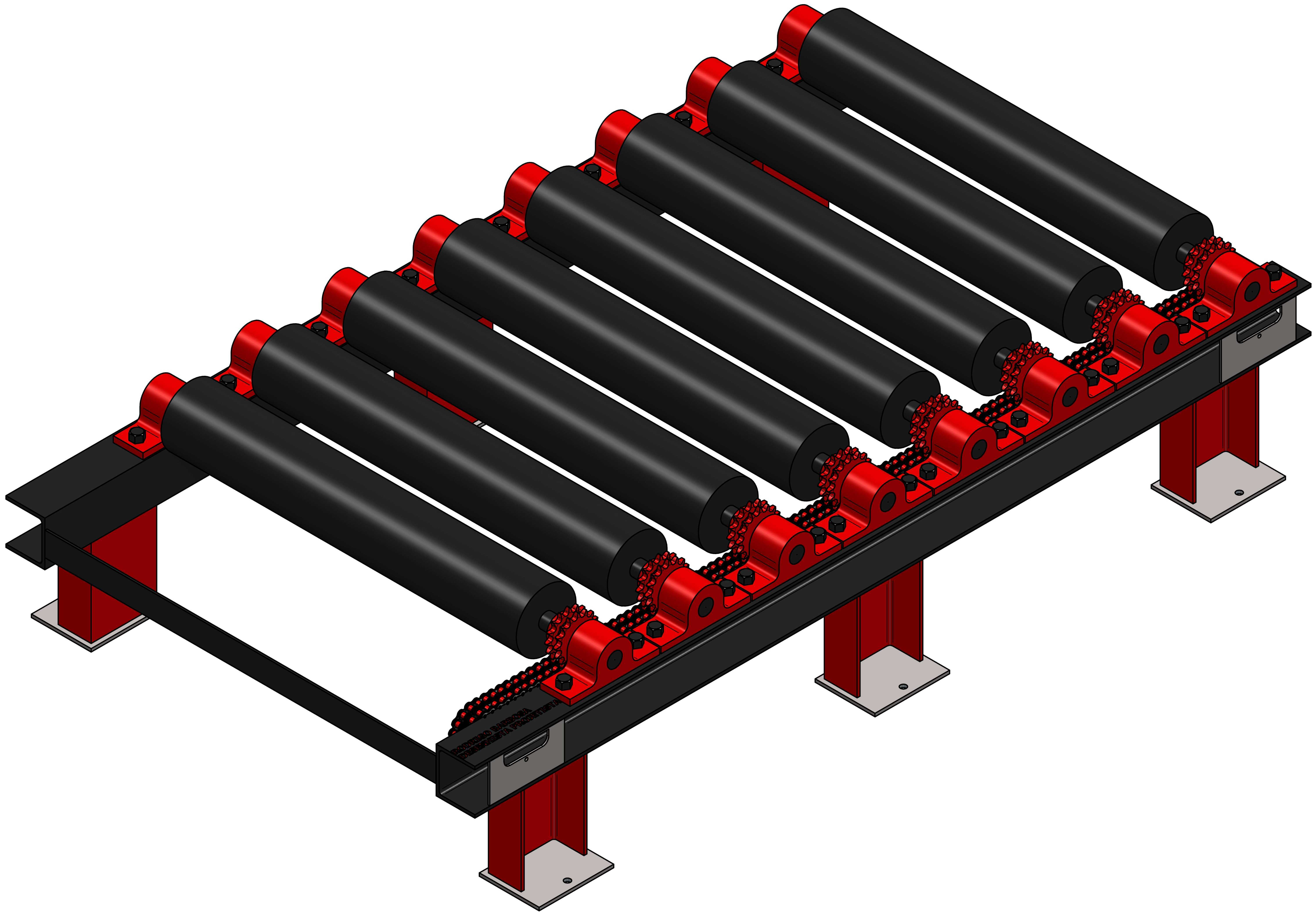

重载链条驱动多辊道输送设备结构

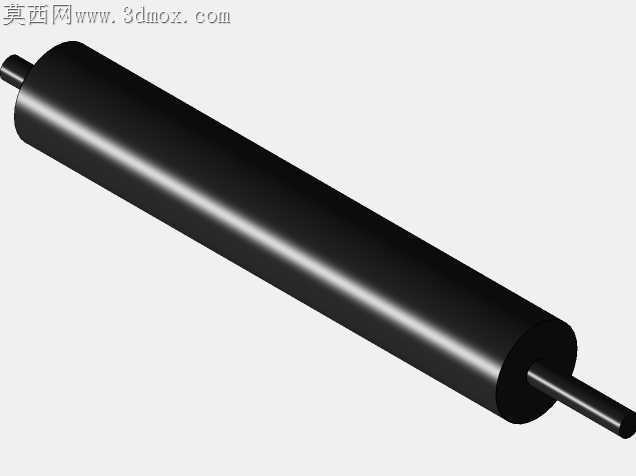

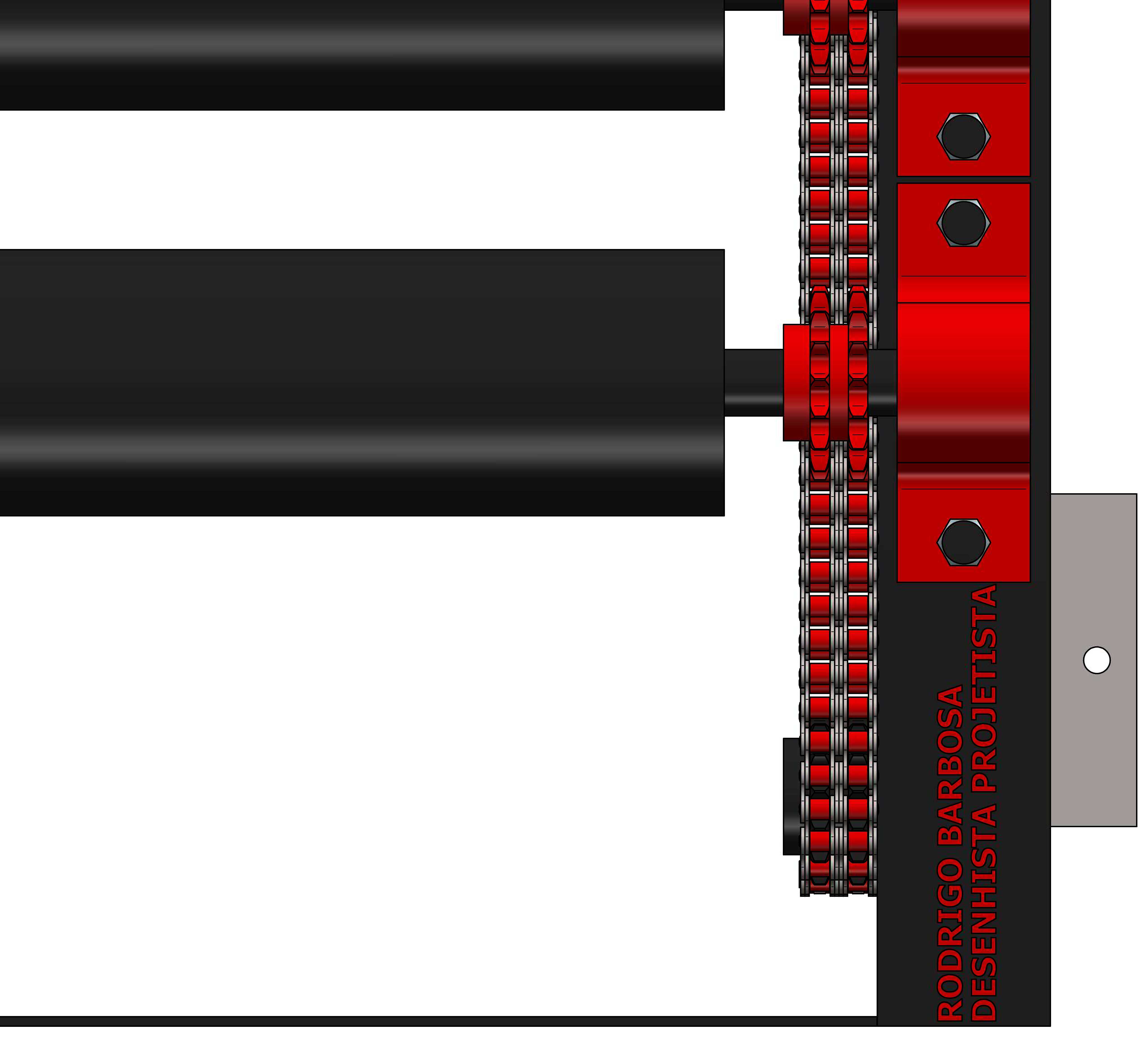

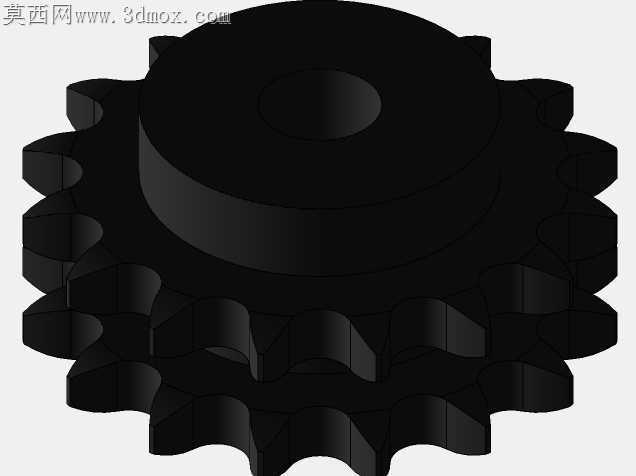

车间里常规无动力滚筒线在输送重型机加工件时，常出现辊子偏磨、传动跳齿、支腿沉降的问题，这套辊道输送结构在设计时就把这些现场隐患揉进了每一处细节里。辊筒两端的轴承座没有采用常见的嵌入式卡装结构，而是做了带定位止口的法兰式安装面，和机架侧梁的安装孔做H7/h6的小间隙配合，既能保证辊筒的同轴度，避免长期运转后辊子歪斜啃坏链条，也能在辊面磨损后快速拆换，不用撬动整根侧梁。侧梁选用的是加厚矩形管，内侧焊接的链轮安装座不是统一铣平后批量钻孔，而是每一个座子都预留了0.5mm的调整垫片间隙，装配时可以根据每根链条的张紧度微调链轮中心距，避免整线装配完出现某几段链条过松跳齿、过紧拉伤链轮齿面的问题。支腿和侧梁的连接没有用普通螺栓直接锁付，而是加了带防滑齿的转接板，支腿底部的方形调节脚盘做了加大直径设计，就算地面有3mm以内的不平整，也能通过脚盘的调节螺栓把整线辊面调至水平，不会出现工件往一侧滑移的情况。传动端的张紧结构藏在侧梁端部的护罩里，不是外露的张紧螺杆，避免车间里的切削液、铁屑溅进去锈死张紧结构，护罩和侧梁的贴合面做了折弯翻边，不用打密封胶就能挡住大部分飞溅的杂物。辊筒表面没有做花哨的包胶处理，而是保留了精车后的金属辊面，针对输送钢件、铸铁件的工况，金属辊面更耐磕碰，就算工件掉落砸到辊面，也不会像包胶辊那样出现凹坑导致输送卡顿。每根辊筒端部的链轮都做了键连接加顶丝的双重固定，避免频繁正反转时链轮和辊轴出现相对转动，链条选用的是标准单排工业链条，和链轮的啮合间隙控制在0.1mm到0.2mm之间，既不会因为间隙太小出现卡滞，也不会因为间隙太大运转时产生过大的噪音。侧梁上的走线槽是和侧梁一体折弯成型的，不用额外加装PVC线槽，避免长期受工件磕碰出现线槽碎裂的问题，线槽的出线口都做了翻边倒角，不会刮破传动线缆的绝缘层。这套结构没有做多余的轻量化镂空，所有受力部位都保留了足够的壁厚，毕竟输送线的核心诉求是长期稳定运转，过度减重反而会让机架在重载时出现形变，反而提升后期的维护成本。
