LCS SK-19气动发射装置结构设计方案

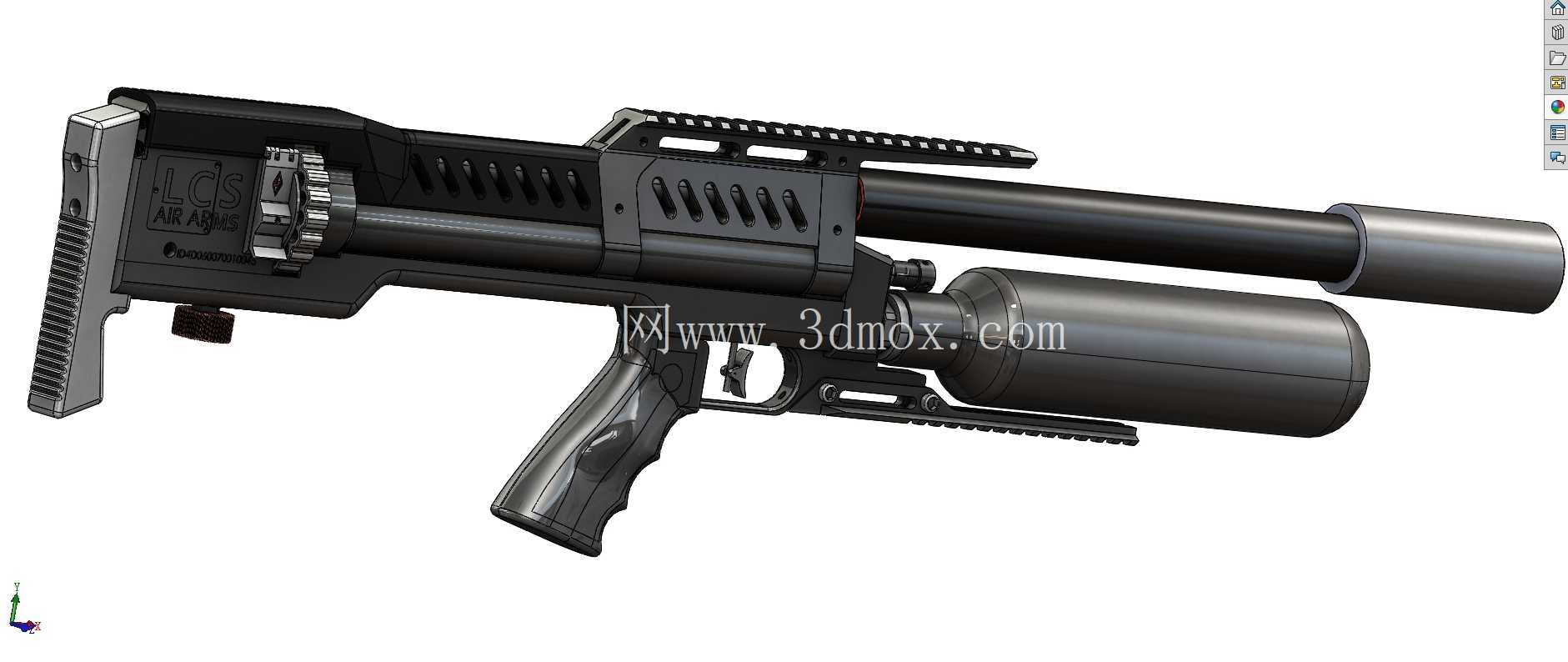

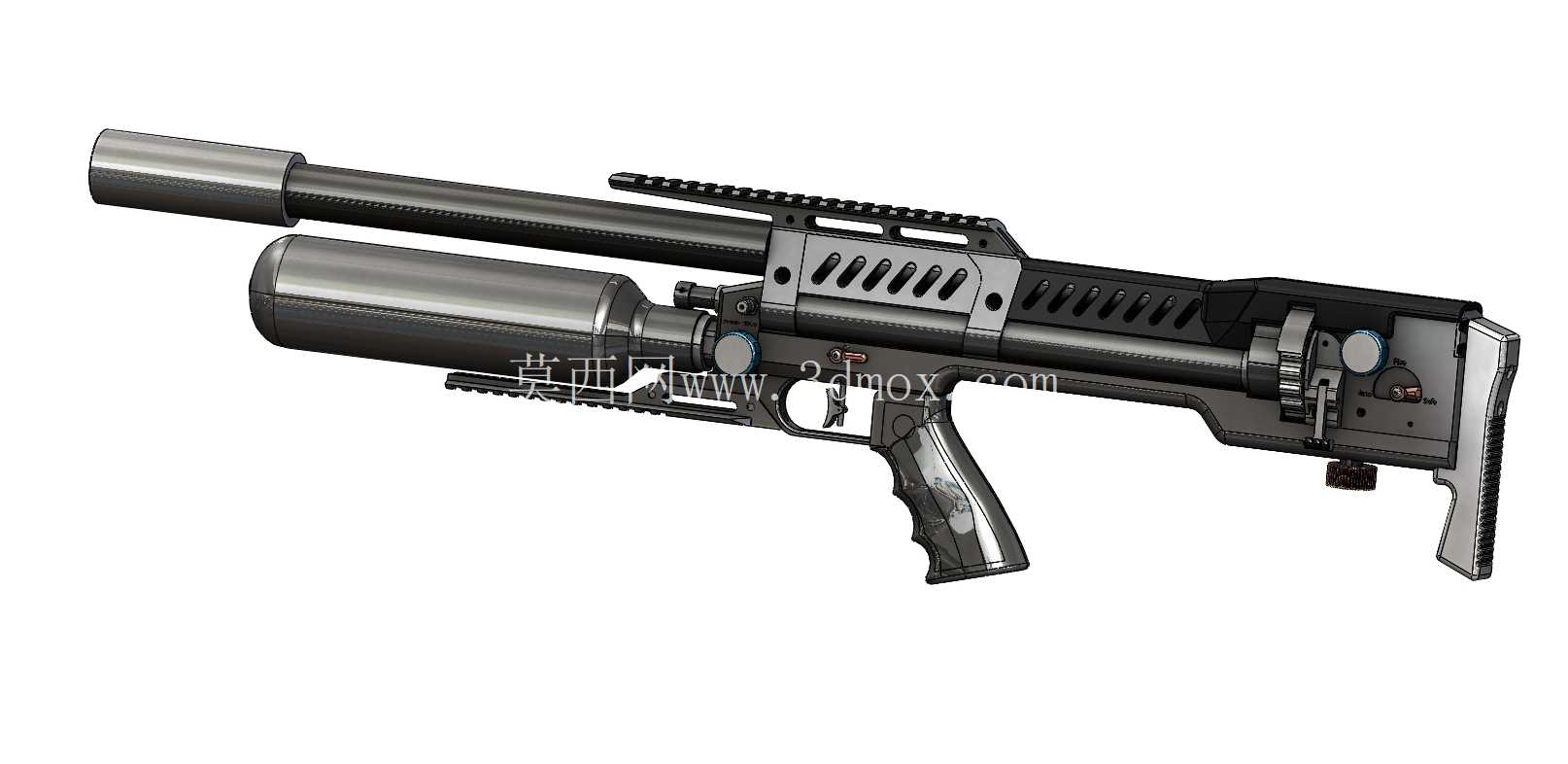

　　从结构设计角度拆解这套发射装置，首先要明确其核心应用场景集中在休闲竞技射击、民用气动娱乐器材领域，这类产品对结构可靠性、握持舒适度、发射稳定性的要求远高于普通民用五金制品，整套结构的设计逻辑完全围绕手持操作的人机工程、气动回路的密封效率、部件装配的工艺可行性展开。先看整体布局，采用无托式结构设计，将核心气动储压、发射阀组部件整合在握持区域后方的枪身主体内，大幅压缩了整体纵向尺寸，在保证有效发射行程的前提下，将整机长度控制在适合单手持握、快速转向操作的范围内，安装边界完全适配成年人手部握持尺寸，握把处的指槽弧度经过反复拟合人体手部抓握轮廓，虎口位置的承托结构做了圆弧过渡处理，长时间持握不会出现局部应力集中硌手的问题。再看功能模块的拆分，枪身顶部设置了全长度皮卡汀尼导轨结构，可兼容各类标准规格的瞄准配件，导轨的槽位间距、深度严格遵循通用接口标准，安装配件时不需要额外做适配加工，直接通过标准压块即可完成锁紧固定。侧面的散热槽结构并非装饰性设计，在连续发射工况下，气动阀组快速充放气会产生一定热量，这些贯通式的散热槽可以形成空气对流通道，带走阀组周边的积热，避免密封件因为长期高温出现老化失效的问题。前端的前挡结构做了加厚处理，在装置意外跌落时可以首先承接冲击载荷，保护内部的精密阀芯部件不会因为侧向撞击出现错位。

　　扳机组件采用二道火结构设计，第一段行程为预压行程，扳机力较轻，第二段为击发行程，扳机力线性提升，这种设计可以有效避免误触触发，同时提升发射瞬间的操控精度。从设计思路层面看，整套结构的部件拆分充分考虑了铸造加工的工艺特性，枪身主体的外壳部件采用分模设计，所有的侧孔、凹槽结构都预留了足够的拔模斜度，避免铸造过程中出现粘模、砂眼缺陷，内部的阀组安装位做了一体化的定位凸台，装配时不需要额外做找正调整，部件放入即可完成定位，大幅提升总装效率。握把部件单独拆分，采用和枪身主体一致的铸造工艺成型，表面的防滑纹理直接在铸造成型时做出，不需要后续二次加工处理，既降低了加工成本，也保证了防滑纹理的一致性。

　　储压腔的内壁做了高精度的光洁度处理，和活塞密封圈的配合间隙控制在合理范围内，既保证密封圈滑动顺畅，又不会因为间隙过大出现泄压问题。击发传动杆采用硬质合金材料，安装在枪身内部的导向槽内，运动行程做了硬限位设计，避免过度行程撞击阀组造成部件损坏。从实际使用的工况角度考虑，整套结构的受力部件都做了应力分散设计，比如枪身和握把的连接位置，做了三角形的加强筋结构，在持续后坐力冲击下，连接位置不会出现应力断裂问题。前端的调节旋钮用于调整输出气压，旋钮表面做了滚花处理，戴手套操作时也能顺畅转动调节，旋钮的档位做了咔哒定位结构，调整到对应压力档位后会有清晰的触感反馈，不需要额外查看刻度即可完成档位调整。

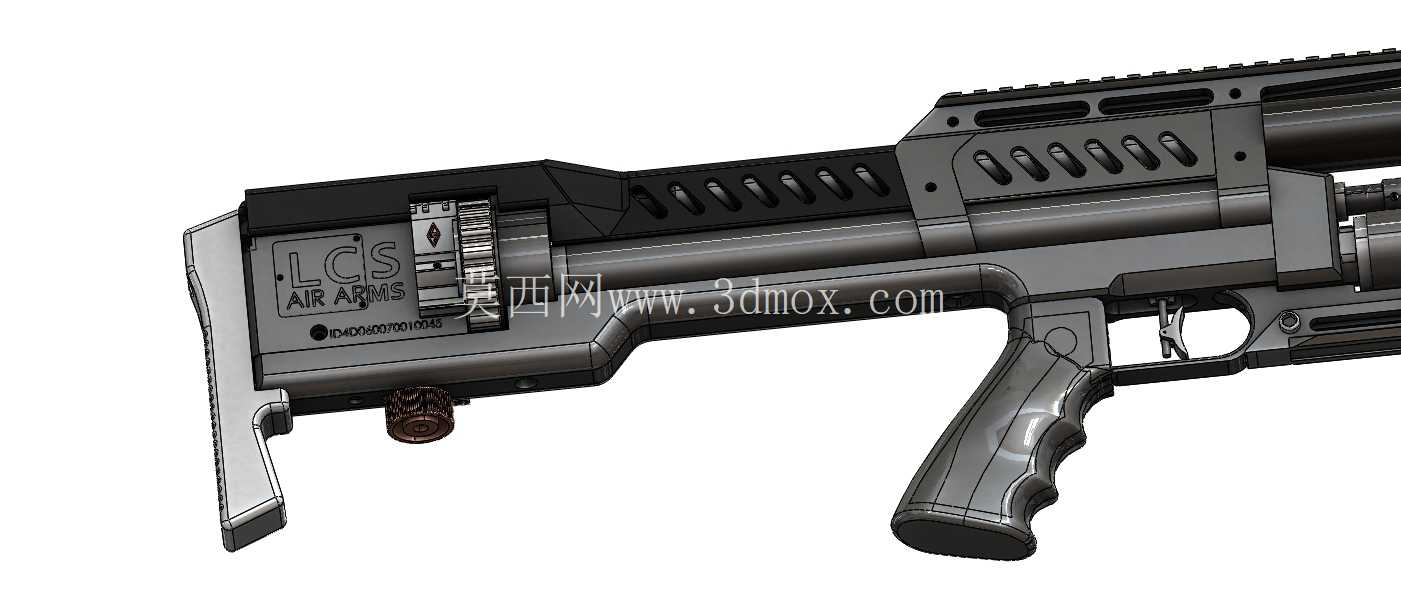

　　枪身尾部的抵肩结构做了弧形贴合处理，抵肩射击时可以和肩部轮廓贴合，分散后坐力带来的局部压强，提升射击时的稳定性。整套结构的所有外露部件边缘都做了圆角钝化处理，没有尖锐的棱角，操作过程中不会划伤操作人员。从装配边界来看，所有内部部件的安装顺序遵循由内到外的逻辑，先装入核心阀组、储压腔部件，再安装扳机传动组件，最后合装两侧外壳，所有的固定螺丝孔位都做了沉台设计，螺丝锁紧后表面和外壳齐平，不会突出影响握持手感。日常维护时只需要拆下侧面的固定螺丝，即可分开两侧外壳，对内部的密封圈、传动部件进行检查更换，不需要复杂的专用工具，维护门槛较低。针对气动系统的密封需求，所有的气路连接位置都设计了密封圈安装槽，槽位的深度、宽度完全匹配标准O型圈的尺寸，装配后密封圈的压缩量控制在合理区间，既保证密封效果，又不会因为压缩量过大加速密封圈磨损。
