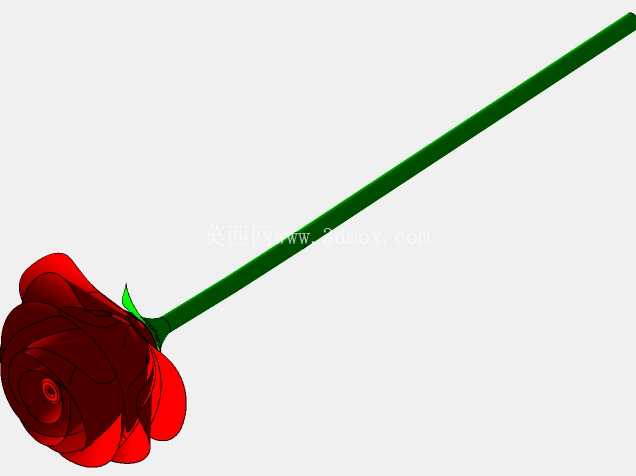

仿真玫瑰造型铸造工艺实体结构设计

做铸造工艺结构设计快十二年，经手的仿生类铸件不算少，这类仿自然形态的铸造件，最考验的是对曲面过渡、壁厚均匀性的把控，稍有不慎就会在浇注环节出现冷隔、缩孔缺陷，这次的玫瑰造型铸件结构，从一开始的曲面重构到后期的工艺补正，前前后后调整了七版才把实体结构敲定。很多人觉得仿生铸件就是照着外形抄曲面，实际落地的时候要考虑的边界条件多到超出想象，首先是应用场景，这类玫瑰造型的铸件大多用在文创装饰摆件、高端金属工艺礼品、户外景观金属装饰构件这几个方向，不同场景对铸件的壁厚、安装结构、表面处理预留量的要求完全不一样——做室内桌面摆件的话，整体重量要控制在单手可拿起的范围，壁厚不能超过3mm，不然整体太重失去摆件的精致感；做户外景观构件的话，要考虑安装固定的预埋结构，壁厚要加到5mm以上，还要在花茎底部设计带安装孔的法兰底座，能直接通过膨胀螺栓固定在景观基座上，同时还要预留排水孔，避免雨天积水在铸件内部造成长期腐蚀。

从设计思路上来说，最先要处理的是花瓣部分的曲面过渡，真实玫瑰的花瓣边缘是薄而带自然翻卷的，直接照搬真实花瓣的0.1mm级厚度根本没法做砂型铸造，金属液还没流到花瓣边缘就会冷却凝固，所以在做实体结构的时候，要从花瓣根部到边缘做渐变壁厚处理，根部和花托衔接的位置壁厚保持4mm，保证和花茎的结构强度，往花瓣边缘逐步收薄到1.5mm，既保留花瓣边缘的轻薄视觉感，又能满足金属液充型的最小壁厚要求，同时每一片花瓣的衔接位置都要做R0.8以上的圆角过渡，避免尖角位置造成浇注时的应力集中，也防止后续清砂、打磨工序出现崩边缺陷。很多新手做这类仿生件容易犯的错就是一味追求外形逼真，把花瓣之间的间隙做的太小，最小间隙不到1mm，这样砂型制作的时候砂粒根本填不进去，合模的时候很容易塌砂，最后浇注出来的花瓣会粘成一团，所以在结构调整的时候，相邻花瓣之间的最小间隙要控制在2.5mm以上，给砂型留足够的吃砂量，也给后续的表面抛光处理留操作空间。

然后是花茎和叶片的结构设计，真实玫瑰的花茎是细长带小刺的，要是完全做等直径的细长杆，直径小于6mm的话，浇注的时候很容易出现浇不足的缺陷，而且后续搬运过程中很容易弯折断裂，所以花茎部分要做内部的加强筋结构？不对，实心结构的话重量太大，做中空的话要在花茎和花托衔接的位置设计排气通道，不然浇注的时候中空位置的空气排不出去会形成气孔，综合考虑下来，花茎做直径8mm的实心变径结构，从花托位置往底部逐步加粗到12mm，表面的刺状凸起做简化处理，高度控制在1mm，圆角过渡到茎干表面，既保留玫瑰茎干的形态特征，又不会因为凸起太尖锐造成脱模困难，也避免后续使用的时候划伤使用者。叶片部分的结构和花瓣逻辑类似，从叶脉位置往叶片边缘做渐变壁厚，叶脉位置壁厚3mm，边缘收薄到1.2mm，叶片和茎干的衔接位置做加厚的叶托结构，保证连接强度，不会因为轻微磕碰就出现叶片断裂的情况。

安装边界的处理是很多人容易忽略的点，要是做摆件类的应用，花茎底部要设计一个直径30mm、厚度5mm的圆形底座，底座底面做平，保证放置的时候不会晃动，底座中心可以预留一个M6的螺纹孔，方便后续加装木质、石材的装饰底座；要是做户外景观用的大尺寸版本，整体等比例放大3-5倍之后，花茎底部的法兰底座要做到直径120mm，厚度10mm，均匀分布4个φ10的安装孔，孔位距离法兰中心的距离要符合常规景观安装的孔距标准，同时法兰和花茎衔接的位置要做三角加强筋，提升抗风载、抗外力碰撞的结构强度。另外还要考虑铸造工艺的拔模斜度，所有沿着拔模方向的结构面都要做1-3度的斜度，花瓣、叶片这些曲面结构虽然是不规则形态，也要在分型面的位置做合理的工艺拆分，把整个铸件的分型面选在花托的中间位置，上下模的曲面落差控制在合理范围，减少砂型制作的难度，降低合模的时候的错型风险。

实际做结构校验的时候，还要通过壁厚分析工具反复检查整个实体的壁厚均匀性，避免出现局部壁厚差超过3mm的位置，不然浇注冷却的时候不同位置的冷却速度不一致，很容易出现缩松、变形的问题，花瓣边缘的薄边位置要做工艺补正量，预留0.3mm的打磨余量，因为铸件成型之后表面会有氧化皮，打磨之后刚好能达到设计的厚度尺寸，不会出现打磨之后边缘过薄甚至磨穿的情况。还有花茎和叶片、花瓣衔接的热节位置，要在工艺设计的时候预留冒口位置，把缩孔缺陷引导到冒口位置，后续切除冒口打磨之后就能得到完整无缺陷的铸件，很多人做这类装饰铸件的时候不考虑热节位置，最后成品在衔接位置出现内部缩孔，稍微受力就断裂，根本达不到使用强度要求。

从实际使用的角度来说，这类仿生铸造件除了装饰作用，部分定制场景还会在花托位置预留小型的安装位，可以加装香薰、小夜灯的电子元件，这时候在结构设计的时候就要在花茎内部预留穿线的通道，从底座中心穿入，顺着花茎内部通到花托位置，通道直径留4mm足够穿过普通的电线，同时要保证通道内壁光滑，没有尖角毛刺，避免穿线的时候刮破电线绝缘层。要是做金属艺术展品的话，表面不需要做太多的打磨处理，保留部分铸造的原始肌理反而更有艺术感，但结构上还是要保证整体的强度，能满足长途运输、长期陈列的要求，不会因为轻微的震动就出现结构损坏。
