曲柄圆盘连杆传动机构装配实训构件

项目分类:通用机械零部件 发布时间:2026-05-26 ID:1157068
  • 曲柄圆盘连杆传动机构装配实训构件
  • 曲柄圆盘连杆传动机构装配实训构件
  • 曲柄圆盘连杆传动机构装配实训构件
  • 曲柄圆盘连杆传动机构装配实训构件
  • 曲柄圆盘连杆传动机构装配实训构件
  • 曲柄圆盘连杆传动机构装配实训构件
  • 曲柄圆盘连杆传动机构装配实训构件
  • 曲柄圆盘连杆传动机构装配实训构件

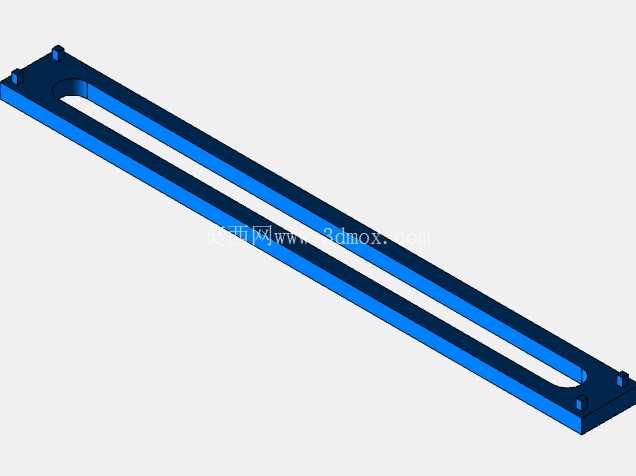

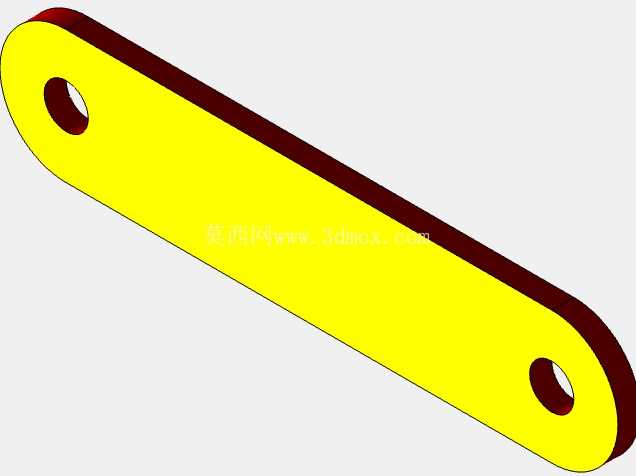

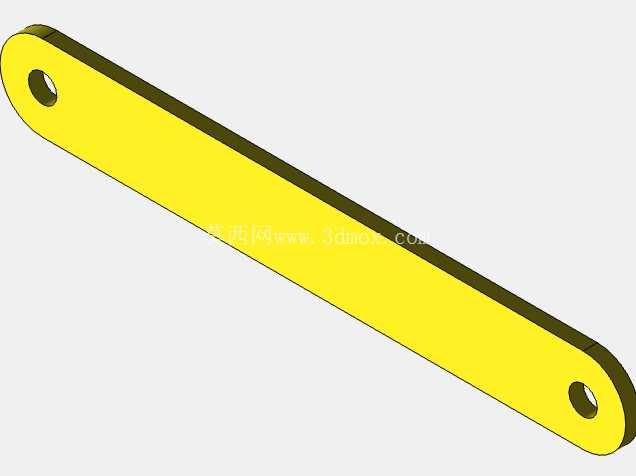

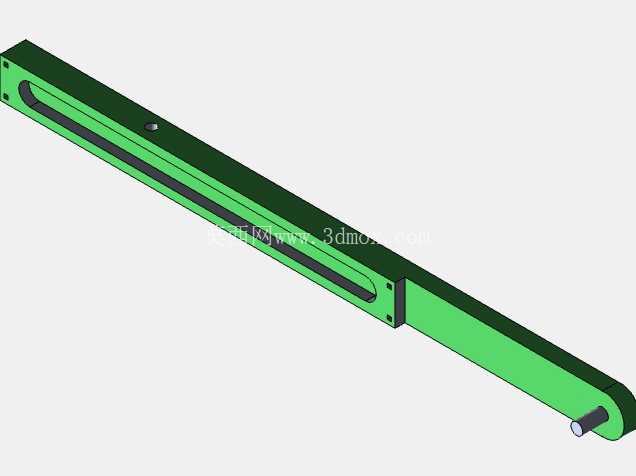

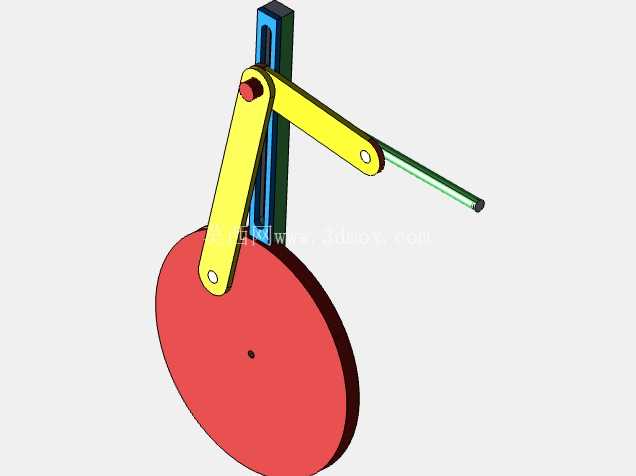

  这套曲柄圆盘连杆传动机构,是典型的平面连杆传动构型,在轻工送料机构、小型冲压设备进给单元、教学演示实验台、简易往复运动执行端都有广泛的落地场景。整套机构以立式安装板作为承载基准,安装板上预留的固定孔位可直接适配标准工业铝型材框架或实训台台面,安装时需保证主动圆盘的回转中心与竖直导杆的运动轨迹处于同一垂直平面,避免连杆运动过程中出现侧向卡滞。作为主动件的红色圆盘,其端面偏心位置设置铰接销轴,与黄色主连杆的下端形成回转副,主连杆上端与短驱动臂铰接,短驱动臂的回转支点固定在立式安装板上部,驱动臂末端连接水平滑动导杆,导杆穿入安装板上部的导向槽内,可沿水平方向做往复直线运动。

  整套机构的运动逻辑清晰:当圆盘做整周回转运动时,偏心销轴带动主连杆做平面复合运动,主连杆驱动上部短臂绕支点摆动,进而带动水平导杆完成预设行程的往复直线输出,可将连续回转运动直接转换为直线往复运动,无需额外添加齿轮或凸轮转换单元,结构冗余度低,传动过程无冲击,适合低载荷、高频次往复运动的工况。从设计思路来看,这套构型完全贴合平面四杆机构的演化逻辑,将传统曲柄滑块机构中的滑块替换为带导向的水平导杆,同时在曲柄与导杆之间增加一级摆臂传动,可通过调整圆盘上偏心销轴的安装位置,灵活改变导杆的输出行程,适配不同行程需求的执行端。

  各铰接位置均采用销轴加轴套的配合形式,装配时需保证各铰接副的同轴度误差控制在0.02mm以内,避免运动过程中出现别劲现象;竖直安装板的导向槽与水平导杆采用间隙配合,配合间隙控制在0.01-0.03mm之间,既保证导杆滑动顺畅,又不会出现过大的横向窜动。从安装边界来看,整套机构的安装基准面为立式安装板的背面,固定孔位采用对称排布,可兼容M6规格的内六角螺栓安装,安装后机构的最大外伸轮廓不会超出安装板边缘120mm,不会与周边相邻的其他机构单元产生运动干涉。

  在实际工业应用中,这类机构常被用作小型包装设备的推料执行端、纺织机械的排线驱动单元、或是教学实验台的机构认知实训载体,其零件加工难度低,所有板类零件均可采用激光切割或普通铣削加工完成,回转销轴采用标准圆柱销即可,无需定制特殊加工件,整体制造成本低廉,维护便捷,仅需定期在各铰接位置添加润滑脂即可保证长期稳定运行。在装配调试过程中,需先将主动圆盘预装在安装板的下部转轴上,手动转动圆盘检查回转是否顺畅,再依次装配主连杆、上部摆臂与水平导杆,每装一个构件都手动盘动圆盘检查全行程内是否存在卡滞点,确认无干涉后再拧紧所有铰接位置的紧定螺钉。需要注意的是,圆盘的偏心距直接决定导杆的输出行程,设计时可根据实际需求更换不同偏心距的圆盘,或是在圆盘上加工多个不同半径的铰接孔位,实现行程的多级可调,无需更换整套连杆构件即可适配不同的工艺要求。这类连杆机构相比凸轮传动机构,不存在凸轮轮廓的加工精度要求,也不会出现凸轮磨损后传动精度下降的问题,长期运行的稳定性更优,适合在无频繁维护条件的工况下使用。
