TowerPro9805BB大扭矩双轴承舵机结构设计

在航模舵面控制、小型机器人关节驱动、自动化设备点位执行这类需要精准角度输出、中等扭矩输出的场景里，舵机是应用最广泛的低成本执行部件，TowerPro9805BB作为大扭矩规格的标准尺寸舵机，在结构设计上充分兼顾了安装兼容性、输出刚性与负载能力，是很多入门级工业执行场景、创客项目、教学实验平台的常用选型。

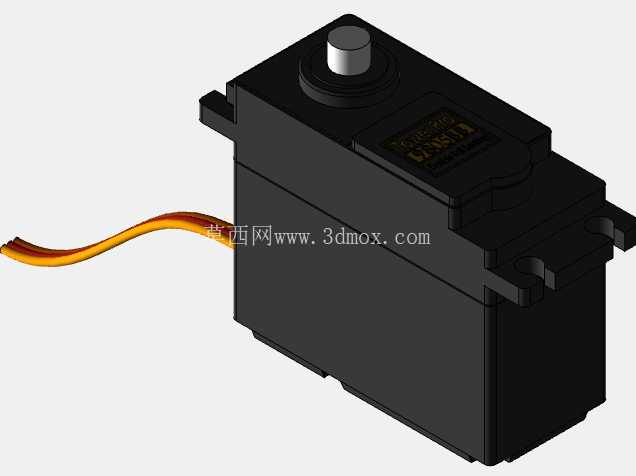

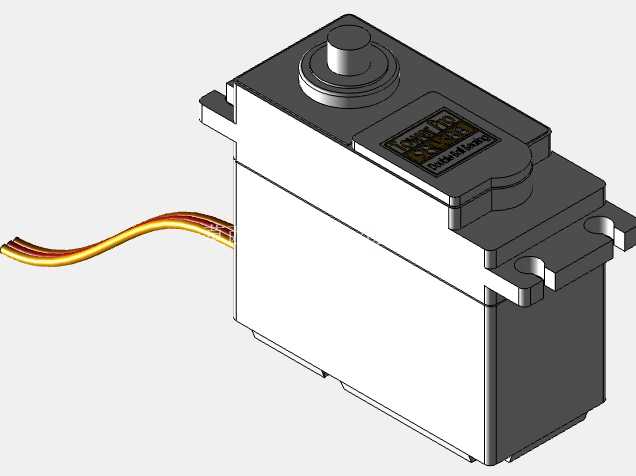

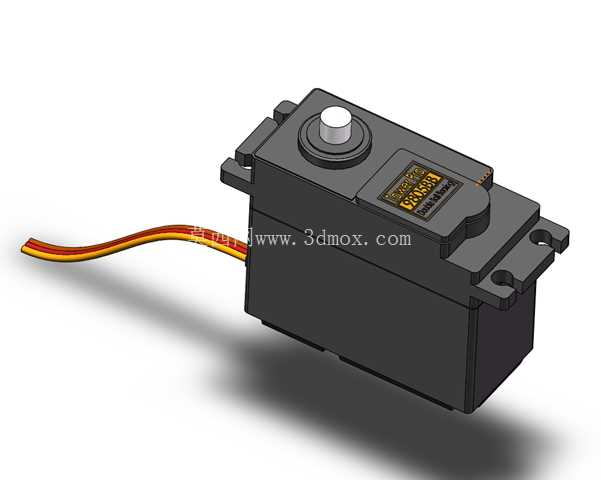

从安装边界来看，这款舵机完全沿用了标准大舵机的安装孔位布局，主体长度66.0mm、宽度30.2mm、输出轴顶端到壳体底部总高度64.4mm，这个尺寸规格可以直接适配市面上绝大多数标准舵机安装支架、舵机摇臂配件，不需要额外做安装位的改型设计，对于设备迭代、旧机型舵机替换的场景来说，能够直接完成原位安装，大幅降低结构改造成本。壳体两侧的固定耳采用一体化注塑成型，安装孔位的同轴度、孔距公差控制在常规机械装配允许的范围内，使用M3规格的螺丝即可完成牢固固定，不需要额外加装衬套或者调整垫片。

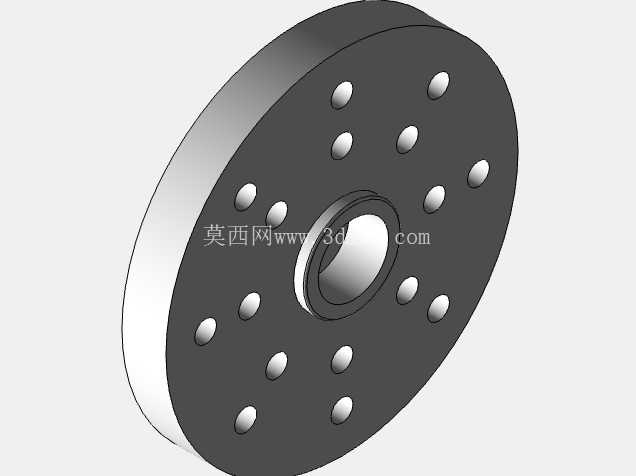

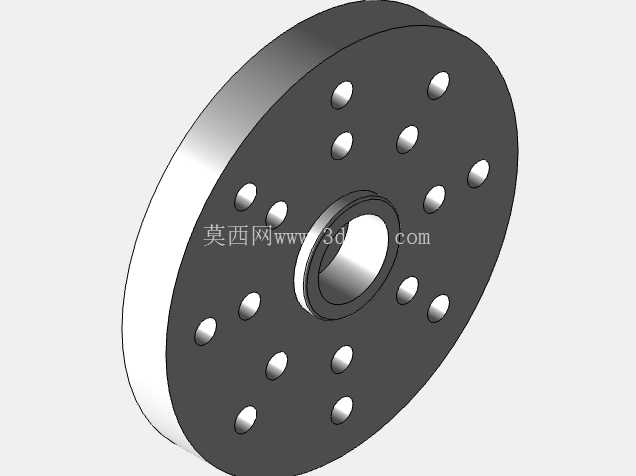

输出端的结构设计是这款舵机区别于普通小扭矩舵机的核心，它采用了双滚珠轴承的输出轴支撑结构，相比传统的单铜套支撑舵机，径向负载能力提升明显，在带动大尺寸航模舵面、机械臂连杆这类存在侧向力的负载时，输出轴不会出现偏摆旷量，长时间运行下的磨损量也更小，能够有效延长执行部件的维护周期。输出轴采用标准的25齿花键接口，和市面上通用的金属舵机摇臂、塑料舵盘完全兼容，用户可以根据实际负载的力臂需求选择不同长度的摇臂，不需要单独定制传动连接件。

扭矩输出特性上，这款舵机在4.8V供电状态下堵转扭矩可以达到25kg/cm，6.0V供电状态下堵转扭矩进一步提升，失速扭矩参数能够覆盖大部分小型执行机构的负载需求，比如固定翼航模的副翼、升降舵控制，10kg级以内小型人形机器人的关节驱动，自动化设备里的小型风门、挡板开关控制，都可以直接选用这款舵机作为执行元件。运行速度方面，4.8V供电下带动60度行程负载的运行时间为0.20s，6.0V供电下60度行程运行时间为0.16s，响应速度能够满足大部分常规点位控制的需求，不会出现明显的动作滞后。

供电适配范围覆盖4.8V到7.2V的常规舵机供电区间，可以直接兼容航模锂电池、机器人常用的6V稳压电源、开发板扩展供电模块，不需要额外搭配电压转换模块，电路接线部分采用标准的三线制接口，分别对应电源正、电源地、PWM信号输入，和市面上所有标准舵机控制器、单片机IO口的舵机驱动电路完全匹配，接线定义没有做自定义修改，用户不需要调整接线顺序即可直接完成调试。

壳体结构设计上，上下壳采用卡扣加螺丝的双重固定方式，既能够保证装配效率，也可以在需要维护内部齿轮组、电位器的时候快速拆解，壳体表面的加强筋布局沿着内部齿轮组的受力方向分布，在大扭矩输出时壳体不会出现形变开裂的问题，输出轴旁边的标签区域预留了足够的平整空间，方便用户在批量使用时做编号标识，不会和安装结构产生干涉。出线位置从壳体尾部侧方引出，导线采用常规的红黑黄三色排线，线长预留了足够的接线余量，在安装空间紧凑的场景里也可以根据实际走线需求调整导线弯曲方向，不会因为出线位置干涉导致安装不到位。

在实际选型应用中，需要注意这款舵机的输出角度范围为常规的180度以内可控行程，不能作为连续旋转的动力部件使用，安装时要保证输出轴的受力方向和轴承支撑方向同轴，避免长期承受过大的轴向力导致轴承损坏，搭配的舵机摇臂要尽量选择和输出轴花键匹配紧密的配件，避免大扭矩输出时出现滑齿问题。整体结构设计完全遵循行业通用的标准舵机规范，没有做特殊的非标改型，不管是做三维装配的虚拟仿真，还是做实际设备的结构选型参考，都可以直接复用这个模型的尺寸参数，不需要反复核对实物的安装边界，能够有效缩短结构设计阶段的尺寸测绘周期。
