手摇曲柄驱动卧推健身木质机械玩具

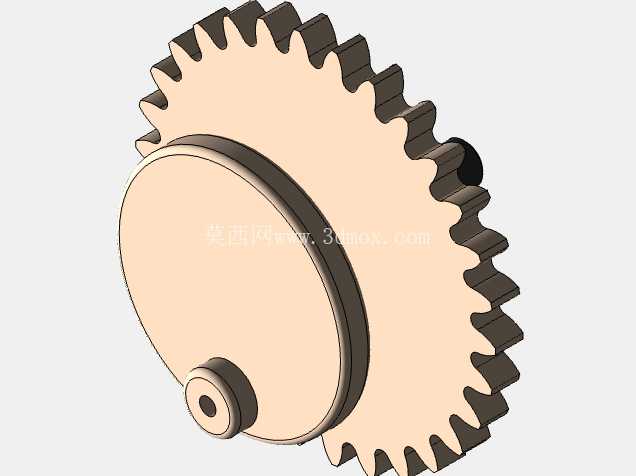

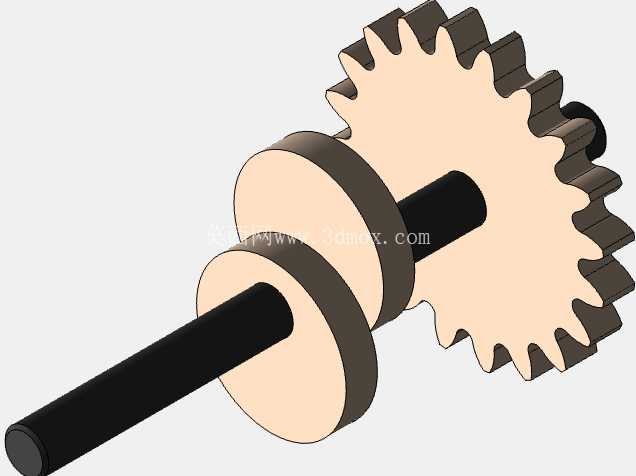

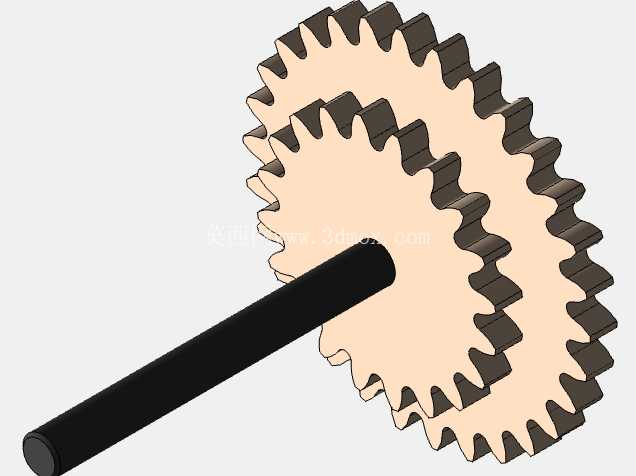

　　这款木质机械结构的核心功能是通过手摇输入动力，复现卧推动作的完整运动轨迹，常被用作科普教具、桌面装饰摆件以及传统木工机械玩具的设计参考样本。从结构设计逻辑来看，整个装置的动力输入端设置在箱体侧下方，采用摇臂式曲柄作为手动输入部件，曲柄转轴直接伸入箱体内部，与第一组减速齿轮固连，通过三级直齿轮的啮合传动，将手摇的低转速大扭矩动力传递到上方的人偶肢体驱动轴上。箱体作为整个装置的承载基座，采用框架式镂空结构，既可以减轻整体重量，也能直观展示内部齿轮传动的运行过程，框架上的轴承安装位采用同轴度定位设计，每根传动轴的安装孔都在同一装夹工序中加工完成，避免多工序装夹带来的同轴度误差，保证齿轮啮合间隙均匀，手摇运行时不会出现卡滞、跳齿的问题。

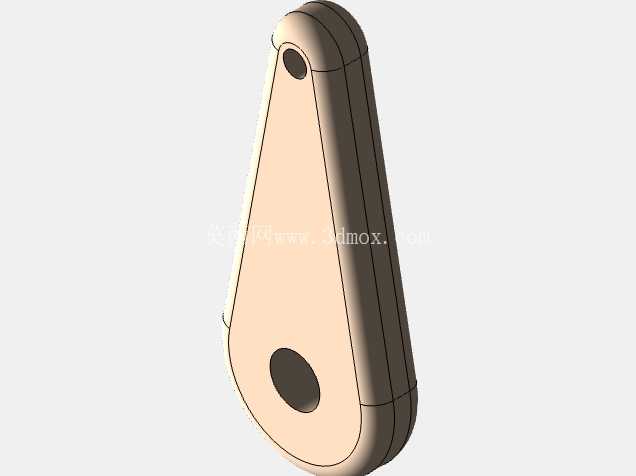

　　人偶部分采用分段铰接结构，大臂、小臂、躯干、腿部都通过销轴实现转动连接，腿部通过固定销轴定位在箱体顶面，模拟卧推时的躺卧姿态，大臂的驱动轴与箱体内部最后一级传动齿轮的偏心轴连接，当齿轮转动时，偏心轴带动大臂绕肩部铰接点做往复圆弧摆动，小臂则通过铰接点随大臂联动，同时握持杠铃杆的手部结构做随动限位，保证杠铃在运动过程中始终保持水平姿态，不会出现偏转脱落的情况。杠铃部分采用分层配重片模拟结构，配重片与杆身采用过盈配合固定，不需要额外的紧固件，装配时直接压装即可，降低装配复杂度。

　　从安装边界来看，整个装置的箱体底面为完全平面结构，不需要额外的固定件，直接放置在水平桌面即可稳定运行，整体外轮廓的长宽高尺寸适配常规桌面展示空间，摇臂转动时的最大回转半径不会超出箱体侧面边界，避免运行时摇臂碰撞周边放置的物品。在实际应用场景中，这类结构既可以作为青少年机械原理科普的演示教具，通过直观的齿轮传动、曲柄偏心运动展示，让学习者理解旋转运动转化为往复摆动的机械原理，也可以作为木质文创产品的设计原型，通过更换不同的人偶动作结构，衍生出更多模拟不同运动姿态的机械玩具。

　　设计过程中需要重点关注铰接点的间隙控制，每个人偶肢体铰接处的销轴与孔的配合间隙控制在0.1-0.2mm之间，间隙过大会导致动作晃动幅度过大，轨迹失真，间隙过小则会增大摩擦阻力，导致手摇时手感过重，甚至出现卡滞。内部齿轮的模数选择适配木质材料的加工特性，齿厚足够保证传动强度，即使是木质材料加工的齿轮，也能承受手摇输入的扭矩，不会出现断齿问题。箱体顶面的人偶躺卧位设置有定位凸台，保证人偶躯干的安装位置准确，驱动偏心轴的行程刚好匹配卧推动作的上下幅度，不会出现动作幅度过大导致结构卡死，或者幅度过小导致动作仿真度不足的问题。整个结构的所有零部件都可以采用木质板材通过激光切割加工完成，不需要复杂的金属加工工序，加工门槛低，适合小批量文创产品生产，或者个人DIY制作。在结构验证阶段，需要重点测试手摇全程的阻力均匀性，通过调整齿轮啮合间隙、铰接点的润滑处理，保证整个动作循环过程中没有明显的阻力突变点，运行流畅自然，杠铃的运动轨迹贴合真实卧推的弧线，提升整体的仿真效果。
