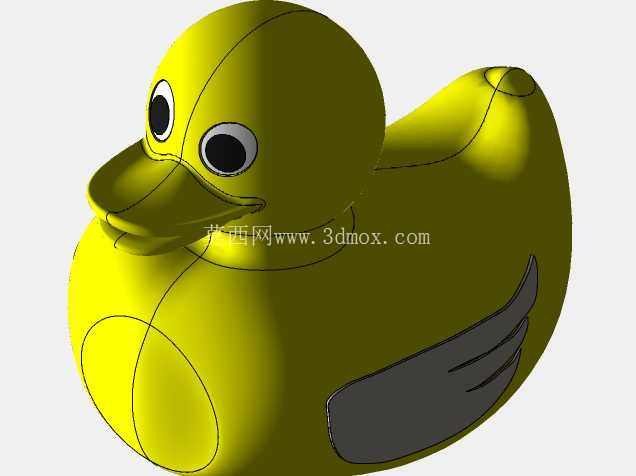

卡通小黄鸭造型曲面结构三维数模

　　这款仿生小黄鸭造型的曲面结构，最初的设计需求来源于卫浴周边戏水玩具、桌面装饰摆件以及文创周边衍生产品的开模前置验证环节，在实际的工程落地中，这类曲面造型往往需要先完成三维数模的搭建，才能对接后续的铸造模开模、注塑成型等工序，避免直接开模带来的曲面错位、壁厚不均等批量生产问题。从结构设计的思路来看，整个造型没有采用生硬的几何拼接方式，而是全程通过放样曲面、边界混合、曲率连续约束来完成各部分的衔接，鸭头与鸭身的过渡区域做了G2曲率连续处理，避免后续模具脱模时出现应力集中的尖角，也能让最终成品的表面触感更顺滑，不会出现硌手的棱线。

　　鸭嘴部分的曲面做了微微上翘的弧度处理，内部预留了0.3mm的壁厚均匀过渡区间，不管是后续做软胶包胶还是硬质塑料注塑，都能保证熔体在型腔内的流动速度均匀，不会出现局部缺胶、飞边过多的问题。眼部的结构做了内嵌式的凹槽设计，凹槽深度控制在1.2mm，刚好可以适配后续印刷或者贴片安装的眼球装饰件，不需要额外做粘接定位柱，减少装配工序的复杂度。鸭身侧面的翅膀造型采用了凹陷式的曲面纹理，纹理深度0.8mm，边缘做了R0.5的圆角过渡，一方面是还原卡通小黄鸭的经典识别特征，另一方面这种浅凹陷结构在铸造或者注塑过程中不会形成倒扣，不需要额外设计抽芯机构，能有效降低模具的加工成本和后期生产的故障概率。

　　从安装边界和尺寸适配的角度来看，整个造型的底部做了平面化处理，平面区域的直径占整体宽度的62%，可以保证放置在平面上时的稳定性，不需要额外增加配重块就能实现平稳放置，不会出现侧翻的问题；整体的外形轮廓没有超出120mm100mm90mm的常规小型玩具尺寸边界，适配市面上常规的戏水玩具、桌面摆件的包装尺寸规格，不需要定制特殊尺寸的包材。在实际的行业应用场景中，这类曲面数模除了直接对接玩具生产的开模环节，还可以用于文创IP衍生品的3D打印打样，通过调整壁厚参数，也可以改造为储钱罐、香薰扩香石的铸造母模，甚至可以作为卫浴产品的装饰配件嵌入到儿童洗浴套件中。

　　设计过程中特意规避了所有小于R0.3的尖角结构，所有曲面的拔模角度统一控制在1.5度以上，不管是采用金属铸造工艺做金属质感的装饰摆件，还是采用注塑工艺做批量的塑料戏水玩具，都能直接对接模具加工环节，不需要二次调整拔模参数。鸭身内部的空腔结构做了等壁厚处理，壁厚统一为2mm，空腔底部预留了直径2mm的漏水孔位，当作为戏水玩具使用时，进入内部的积水可以自然流出，避免长期积水滋生霉菌；如果作为实心摆件的铸造母模，只需要将空腔结构填充为实体，就能直接生成铸造用的模芯数模，不需要重新构建外轮廓曲面。整个造型的曲面拆分逻辑完全贴合模具加工的分模需求，主分模线设置在鸭身最大轮廓处，沿着鸭嘴侧面、鸭身中部、鸭尾顶部的连续曲率路径分布，分模线两侧的曲面曲率对称，不会出现分模后两侧壁厚不均的问题，能有效降低模具加工时的电极损耗，也能减少后续生产中产品披锋的打磨工作量。
