低噪风叶式手持旋转陀螺结构设计

　　这款旋转陀螺的结构开发，最初是从桌面小玩具的气动发声痛点切入的。传统带风叶的旋转陀螺在高速转动时，气流穿过叶尖缺口会产生尖锐啸叫，在办公桌面、教学演示场景中很容易造成噪音干扰，因此整个造型迭代没有沿用常规外露大开口风叶的思路，而是把气动发声结构和旋转支撑体做了一体化整合。从结构分层来看，整个零件可以拆分为三个功能段：最下端是接触支撑的尖顶触地端，中段是带均布缺口的旋转风叶盘，最上端是细长的手持捏持柱。尖顶触地端没有采用额外镶嵌钢珠的方案，直接和主体做成一体，锥角收束到很小的接触圆弧，旋转时和木质、硬质塑料、玻璃桌面的接触摩擦阻力被控制在很低水平，普通手指搓动上端柱体就能获得数十秒的自转时长。中段风叶盘的轮廓是整个设计的核心，

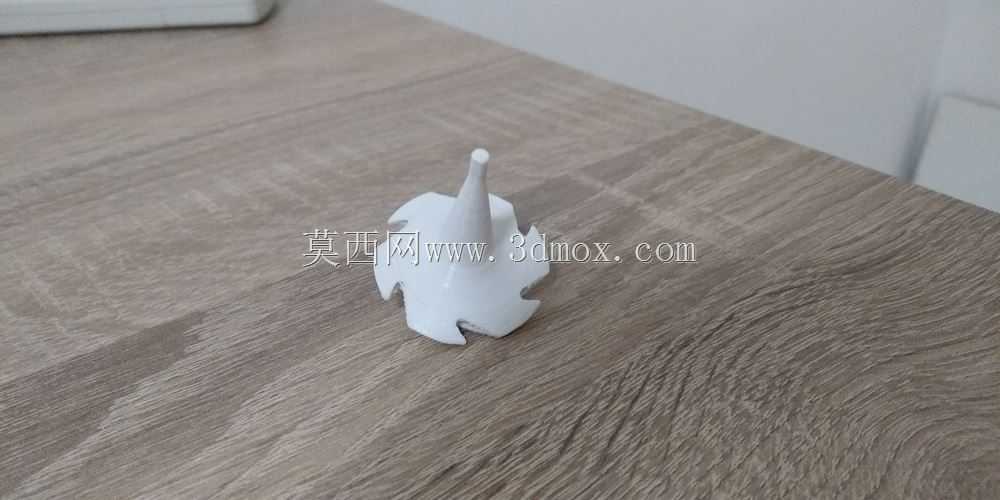

　　盘体外缘均匀分布六个内凹的弧形缺口，缺口边缘没有做尖锐的直角棱边，全部倒成顺滑的圆弧过渡，气流在陀螺旋转扫过周边空气时，不会在缺口位置形成高频的涡流脱落，只会产生极轻微的气流声，完全避免了传统风哨陀螺的刺耳噪音。风叶盘的盘面做了微幅的锥度抬升，从中心轴位置向外缘逐渐变薄，既让整体旋转的转动惯量尽可能分布在盘体外缘，提升旋转稳定性，也减少了不必要的材料堆积，如果采用3D打印制作，单层铺粉的支撑量可以降到零，盘体下表面完全贴合打印平台，不需要额外添加支撑结构，打印完成后只需要去掉底托就能直接使用。上端的捏持柱采用细长圆锥造型，从风叶盘中心向上逐渐收窄，柱体表面没有做防滑纹路，光滑的圆柱面刚好适配两根手指的指腹搓动动作，

　　搓动时的施力方向可以很自然地和陀螺中心轴线重合，不会因为捏持位置偏斜产生额外的倾覆力矩。从安装边界和尺寸适配的角度看，整个陀螺的最大外轮廓就是风叶盘的外缘直径，整体高度不到风叶盘直径的两倍，平放时占用的桌面空间和普通一元硬币的外接圆相当，不需要额外的配套底座，尖底直接接触平面就能完成旋转支撑。在教学演示场景里，这个结构可以直接用来演示刚体转动惯量、角动量守恒的基础物理现象，低噪的特性让它在教室、办公室里演示时不会干扰周边人员；如果作为休闲桌面摆件，一体化的造型没有任何装配缝隙，不会出现零散零件脱落丢失的问题，表面整体顺滑无突出棱角，日常拿取、把玩也不会划伤手部。建模过程中，所有曲面都采用连续相切的过渡方式，

　　风叶缺口的阵列采用圆周均布约束，六个缺口的位置度完全一致，旋转时的质心严格落在中心轴线上，高速转动时不会出现偏心抖动。和传统分体组装的陀螺相比，这个一体化结构省略了金属尖件、配重块的装配步骤，不管是采用注塑加工还是增材制造，都可以一次成型，后续不需要二次装配工序，量产时的模具结构也非常简单，只需要两板模就能完成整体脱模，风叶位置的倒扣量极小，通过周向旋转脱模就能顺利顶出，不需要复杂的抽芯机构。针对实际使用中的磨损问题，触地尖点的位置做了局部的壁厚加厚，即使长期在粗糙桌面摩擦，尖点的磨损量也不会快速破坏旋转的对中性，当尖点出现轻微磨痕后，依然可以保持稳定的直立旋转状态，不会出现普通薄壁陀螺磨偏后立刻倾倒的问题。风叶盘的缺口深度经过反复调整，既保留了旋转时带动周边气流流动的视觉效果，又不会因为缺口过深导致盘体结构强度下降，即使从桌面高度意外掉落，盘体外缘也不会出现断裂或缺角，整体结构的刚性完全满足日常把玩、教学演示的使用需求。
