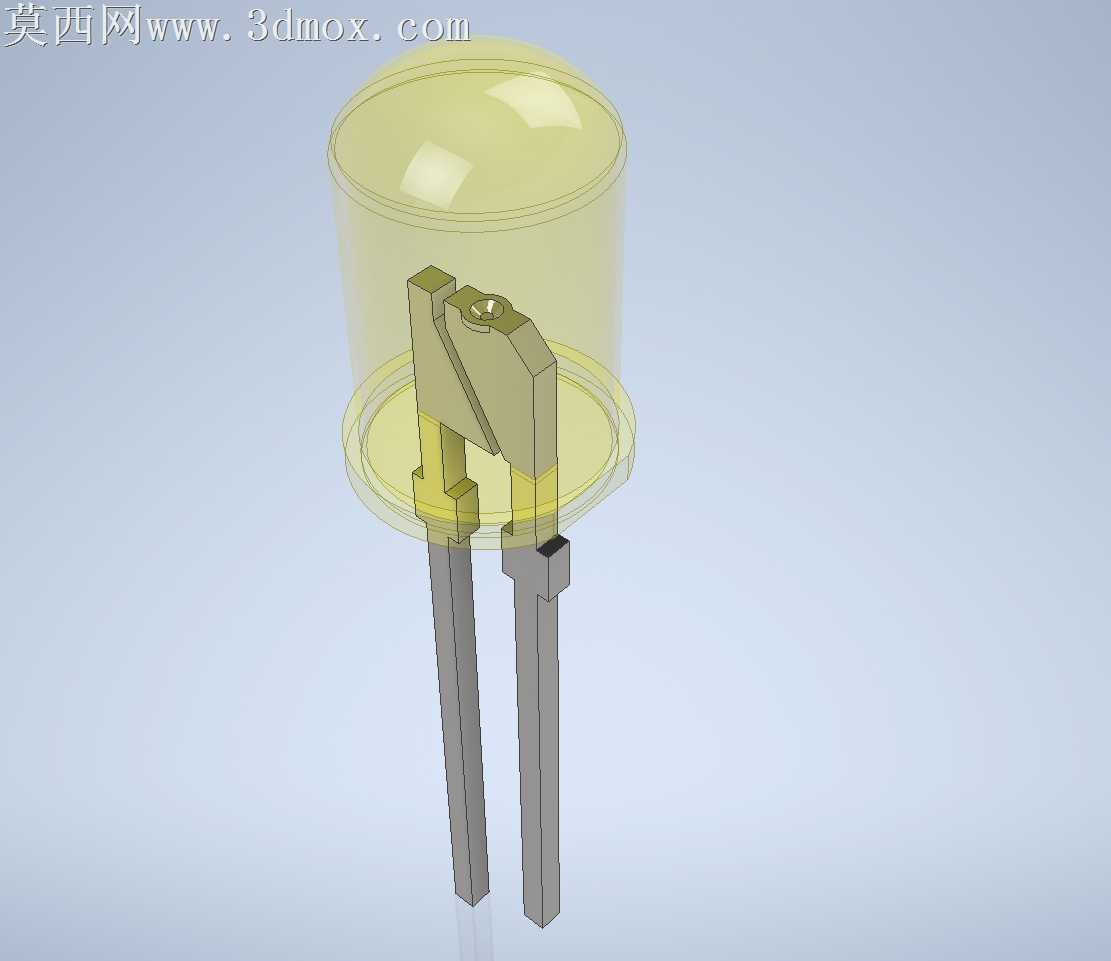

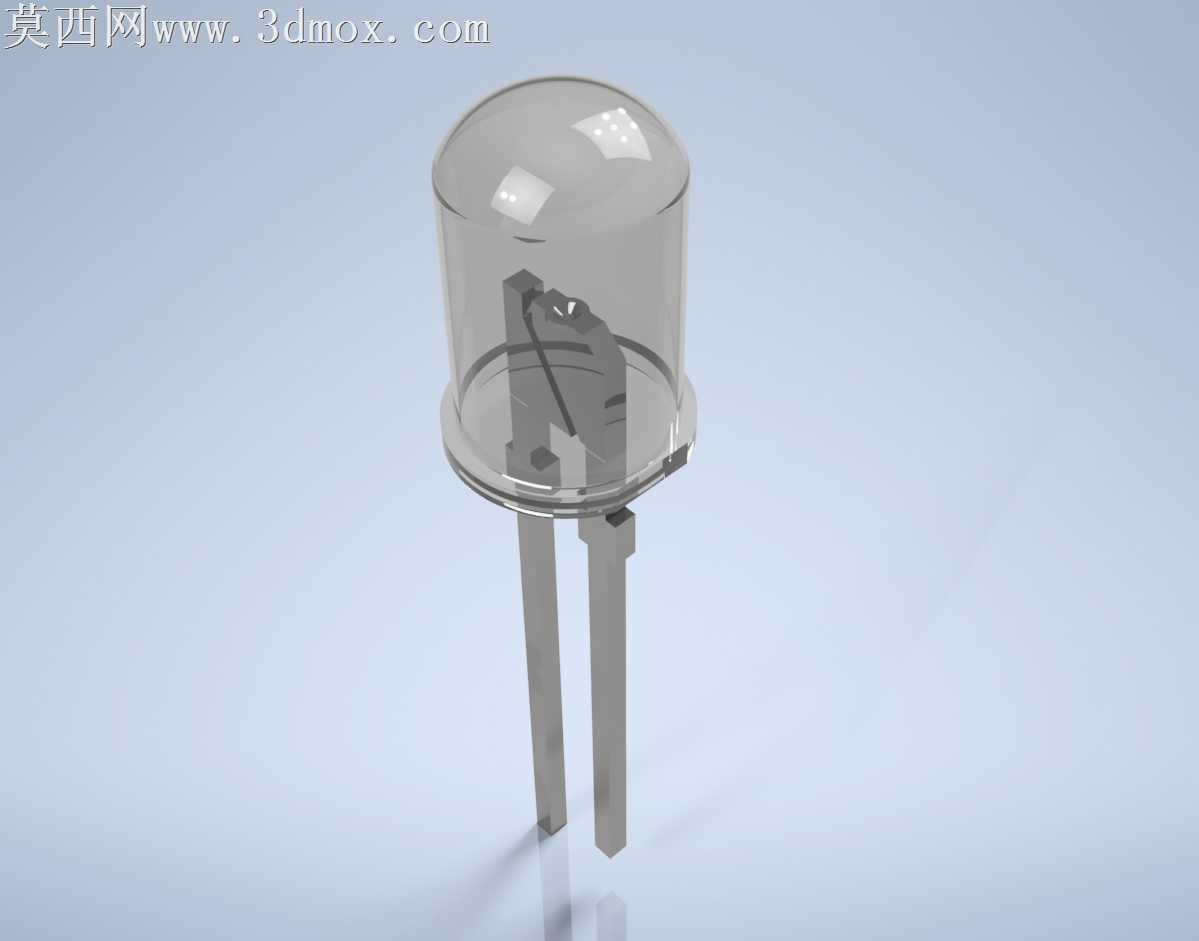

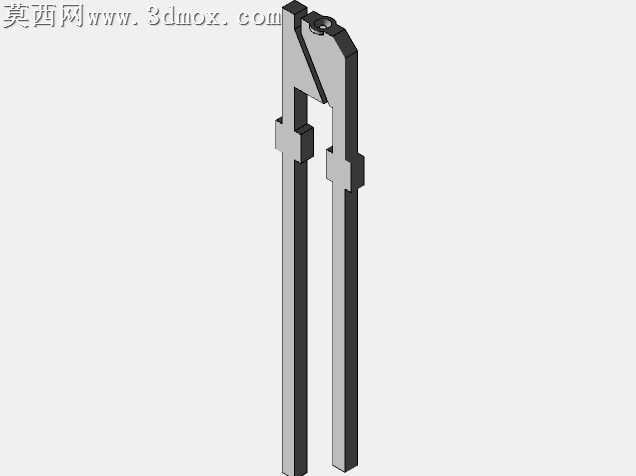

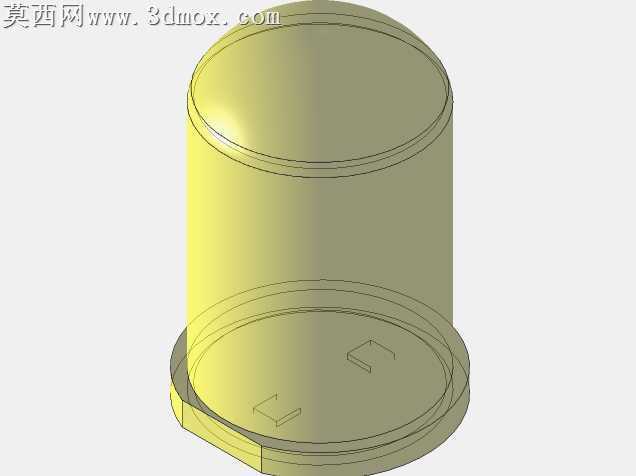

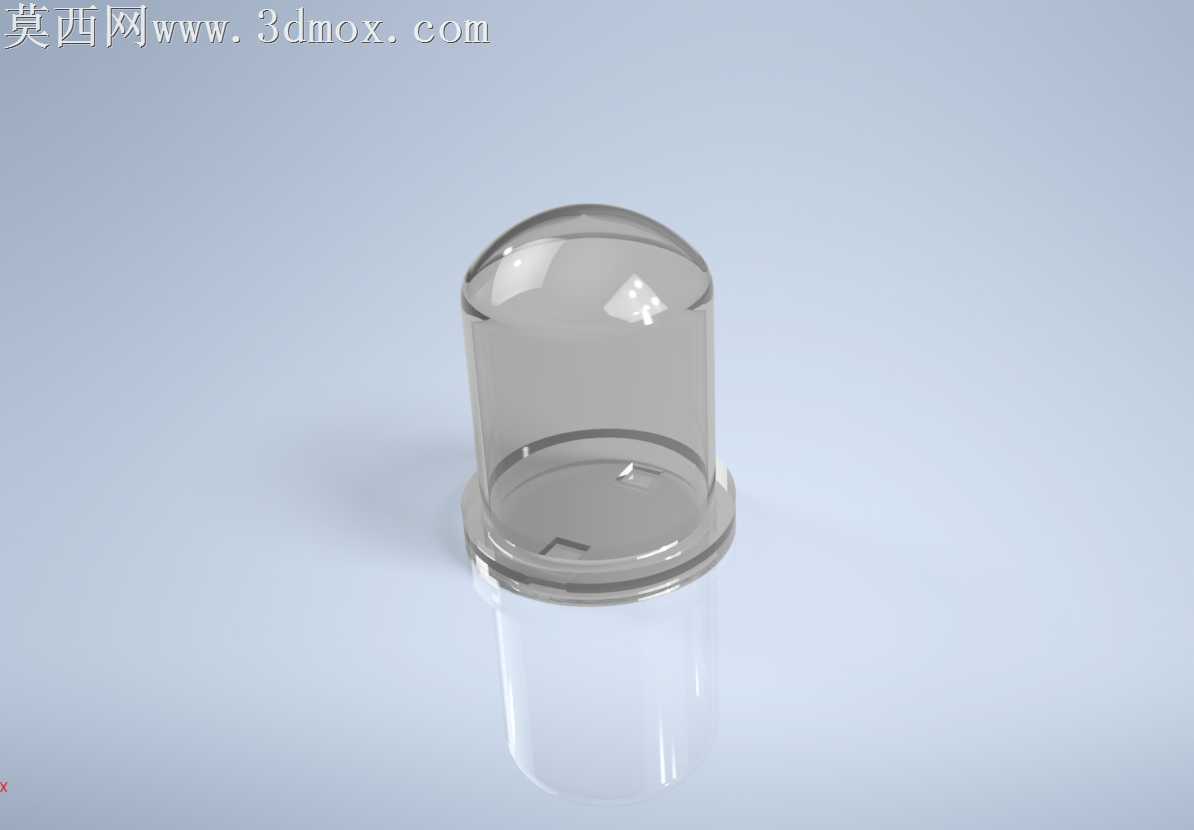

直插式5毫米LED在批量波峰焊工序中,引脚与环氧封装体的结合位置最容易出现应力开裂,这也是很多小批量电子试制项目里,元件过炉后透光率骤降、引脚松脱的核心诱因。环氧封装的半球形曲面并非随意做的圆弧,曲率半径严格匹配5毫米封装的光学出光角度,曲面与引脚基座的衔接处做了0.12毫米的圆角过渡,避免环氧注模时胶体在直角位置产生气泡残留,固化后内应力集中在引脚根部。两根平行引脚的中心距控制在2.54毫米标准间距,刚好适配通用面包板、万能板的插孔尺寸,引脚根部的扁位结构不是装饰结构,是用来卡在PCB插孔边缘,过波峰焊时防止元件因锡流浮力上浮,导致发光面高度不一致,影响整板指示灯的视觉一致性。封装内部的反光碗深度做了微调,比常规市售元件深0.08毫米,能把芯片侧面发出的光线更多反射到正面出光方向,不用额外增加透镜结构就能提升正面发光强度,同时避免环氧填充时芯片移位,反光碗的边缘做了微倒角,不会刮伤绑定的金线,降低生产过程中的死灯率。环氧材质的透光率调试时,特意在胶体里添加了极少量的漫扩散粒子,不会出现中心亮斑过强、边缘光线断层的问题,直视时不会产生刺眼的眩光,适合用作设备面板的状态指示灯。引脚表面的镀锡层厚度控制在8微米,既能保证焊接时的润湿性,又不会因为镀层过厚导致引脚直径偏大,插装时刮伤PCB孔壁的铜箔,引脚的平直度公差控制在0.05毫米以内,自动插件机作业时不会出现卡料、插偏的问题。封装顶部的半球曲面与圆柱侧壁的衔接位置,没有做生硬的直角转折,平滑过渡的曲面能减少外部光线在封装表面的杂散反射,提升不同角度下的发光辨识度,哪怕是从侧面观察设备面板,也能清晰识别指示灯的亮灭状态。内部的芯片承载座与引脚的连接位置做了加宽处理,过回流焊时热量能快速分散,不会因为局部温度过高烫坏芯片的PN结,哪怕是手工焊接时烙铁停留时间稍长,也不会出现内部焊点脱焊的问题。
- 上一篇:手提式干粉灭火器结构细节三维数模
- 下一篇:雪地车履带式悬架减震组件结构设计
- 全部评论(0)
- 模板大小: 2.56 MB
- 售价:5金币
- 下载次数: 485
- 系统要求: Rendering,Autodesk Inventor
- 软件分类: 通用机械零部件
