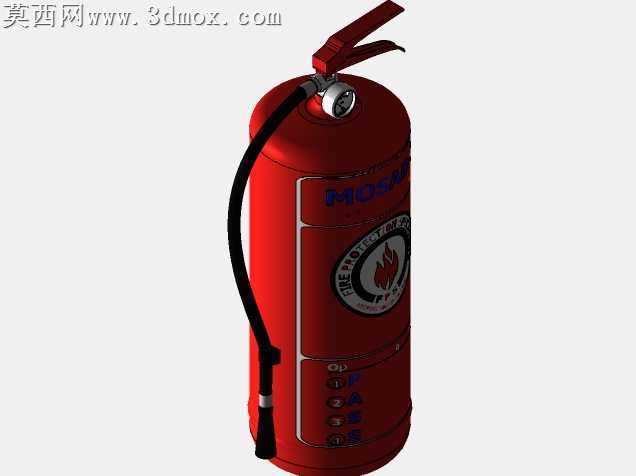

手提式干粉灭火器结构细节三维数模

日常消防场景里手提灭火器的失效案例，近四成源于筒体与压把衔接处的密封结构公差失控，或是喷管弯折部位的壁厚设计未考虑低温环境下的材料脆变，做这款数模时所有结构细节都围绕这些真实工况的失效点做了落地调整。筒体卷边位置特意预留了0.15mm的密封胶填充槽，没有照搬标准件的光面卷边结构，实际装配时橡胶密封圈卡入槽体后，即便筒体受外力磕碰产生轻微形变，胶圈也不会从接缝处滑脱，能长期维持1.2MPa的内部工作压力不泄漏。压把与阀体的连接销轴处，数模里做了带防脱卡簧的限位台阶，很多市面常见的灭火器在反复按压泄压后，销轴容易受侧向力窜出，导致压把脱落无法正常喷射，这个台阶结构能把销轴的窜动间隙控制在0.08mm以内，既保证按压时的转动顺滑度，又不会出现松脱隐患。喷管与阀体的衔接接头做了15度的斜向导向面，装配时不用刻意对准角度就能把喷管卡入到位，接头处的环形凸起特意做了R0.3的圆角过渡，避免硬塑料喷管在反复拆装时被锐边割出裂纹，哪怕是零下20度的低温环境，喷管弯折到90度也不会因为应力集中出现开裂。筒体底部的底座做了内凹式的防滑筋结构，不是简单的平底设计，放置在略有倾斜的地面上时，筋条能增大与接触面的摩擦力，不会因为轻微碰撞就倾倒，底座与筒体的焊接位置特意做了让位缺口，焊接时焊渣不会堆积到底座平面，能保证放置时的平整度。保险销的拉环处做了翻边处理，没有采用薄铁片的锐边结构，紧急情况下徒手拉扯拉环时不会划伤手掌，保险销与阀体的配合间隙控制在0.1mm，既不会因为间隙过小出现锈蚀卡滞，也不会因为间隙过大在运输途中受震动自行脱落。压力表的安装座做了加厚处理，壁厚比常规设计厚0.2mm，受外力碰撞时不会因为座体变形导致压力表失准，能长期准确显示筒体内部的压力状态。所有塑料件的拔模斜度都控制在1.5度，既满足注塑加工的脱模要求，又不会因为斜度过大导致零件装配后出现明显的配合缝隙，金属筒体的壁厚均匀控制在1.2mm，在满足耐压强度要求的前提下尽可能降低整体重量，手提操作时不会过于沉重。
