PlayStation品牌标识立体造型结构设计

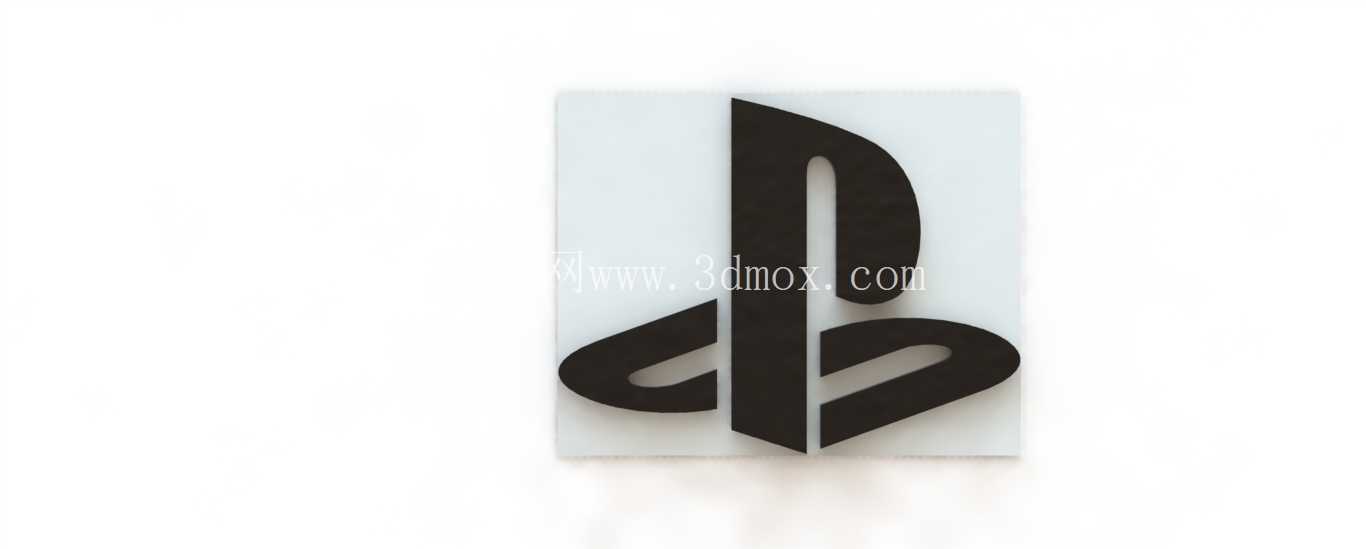

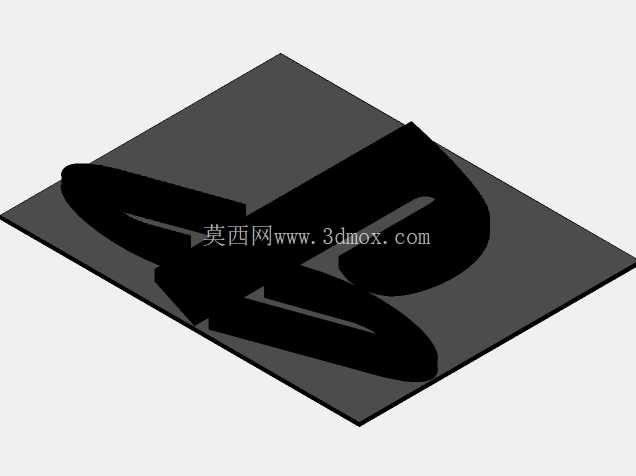

　　这款PlayStation品牌徽标的立体造型设计，最初的需求来自线下游戏体验门店的墙面装饰改造项目，当时门店需要在入口背景墙、主机展示区台面上布置统一的品牌视觉元素，平面印刷的贴纸缺乏质感，亚克力切割的单层标识立体感不足，因此需要做带厚度的立体徽标结构，适配铸造工艺做金属质感的成品，也可通过3D打印做轻量化的展示件。从实际应用场景来看，这类立体徽标除了线下门店装饰，还可用于游戏主题展会的展台搭建、电竞酒店的房间主题装饰、游戏收藏爱好者的展示柜摆件，部分外设厂商也会将缩小版的该结构用于定制手柄底座、主机支架的装饰嵌件，应用场景覆盖商业空间装饰、文创周边制作、主题场景搭建多个方向。设计过程中首先还原了平面徽标的视觉比例，将原本平面的P、S组合图形做等比例拉伸，拉伸厚度根据安装场景做了差异化预留：墙面安装款的厚度控制在15mm，避免突出墙面过多造成磕碰，同时保证侧面有足够的投影面积形成立体感；桌面摆放款的厚度设置为25mm，底部预留3mm的安装平面，可直接粘贴防滑胶垫放置在台面上，不需要额外的支撑结构。造型细节处理上，徽标的所有外边缘做了R0.8mm的圆角过渡，一方面避免铸造过程中尖角位置出现充型不满的缺陷，另一方面安装使用时不会划伤接触人员，符合公共空间装饰件的安全要求。

　　徽标的背面做了内凹2mm的沉台结构，墙面安装时可在沉台内粘贴泡棉双面胶或者打入膨胀螺丝，安装结构完全隐藏在徽标背面，正面看不到任何安装孔位，保证视觉完整性。考虑到铸造工艺的脱模需求，整个徽标的拉伸面做了1.5度的拔模斜度，所有内凹位置的圆角不小于R1.2mm，避免模具出现倒扣结构，不需要额外做抽芯结构就能完成开模，有效降低模具制作成本。如果采用3D打印工艺制作，这个拔模斜度也能减少打印过程中的支撑用量，降低后处理的打磨工作量。徽标的表面处理预留了0.3mm的加工余量，铸造完成后可通过喷砂、氧化、喷漆等工艺做不同的表面效果，哑光黑的效果适配常规的品牌视觉需求，也可做镀铬、镀金效果满足高端定制场景的装饰需求。

　　安装边界方面，常规墙面款的外轮廓尺寸控制在300mm200mm，这个尺寸刚好适配常规门店背景墙的视觉比例，不会因为尺寸过大显得突兀，也不会因为尺寸过小在远距离观看时识别不清；桌面摆件款的尺寸缩小到120mm80mm，放置在桌面不会占用过多空间，同时保持足够的识别度。结构强度上，整个徽标的实体结构做了均匀的壁厚设计，壁厚统一为3mm，既不会因为壁厚过薄导致铸造时出现冷隔缺陷，也不会因为壁厚过厚造成材料浪费、成品过重的问题，墙面安装款的成品重量控制在800g以内，普通的泡棉双面胶就能完成固定，不需要额外做墙体加固。

　　在细节的图形还原上，P字母的竖段倾斜角度、S字母的两个圆弧曲率都和平面官方标识做了逐点校对，保证拉伸成立体结构后，从正面观看的视觉效果和平面标识完全一致，不会因为立体拉伸出现视觉变形，即使从侧面45度角观看，徽标的轮廓线条也保持流畅，没有出现比例失调的问题。针对不同的安装场景，设计时还预留了扩展结构：如果需要做发光效果，可在徽标背面的沉台内嵌入LED灯带，徽标的边缘做半透明的透光层，就能实现背光发光的效果，适配展会、电竞房的暗光环境使用需求；如果需要做悬挂式安装，可在徽标顶部的隐藏位置加装挂耳结构，挂耳完全隐藏在背面，不会破坏正面的视觉完整性。整个结构的设计没有多余的装饰元素，完全围绕品牌标识的视觉还原、不同场景的安装适配、加工工艺的可行性三个核心方向展开，所有的结构细节都服务于实际使用需求，没有为了造型增加不必要的复杂结构，不管是采用铸造工艺做金属成品，还是采用3D打印、激光切割堆叠做快速样件，都能高效完成制作，适配小批量定制和批量生产的不同需求。
