长凳副装支撑定位结构三维设计

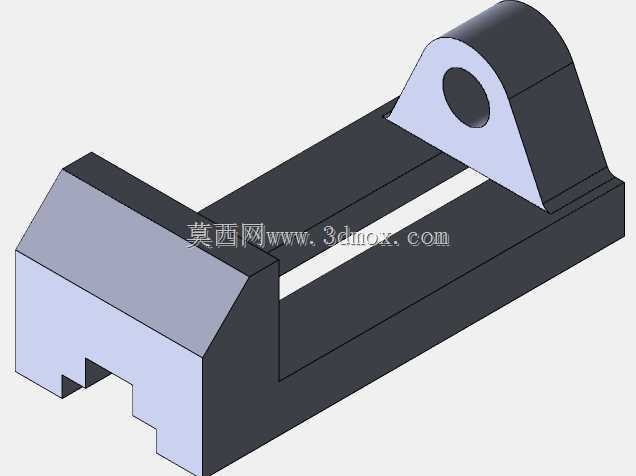

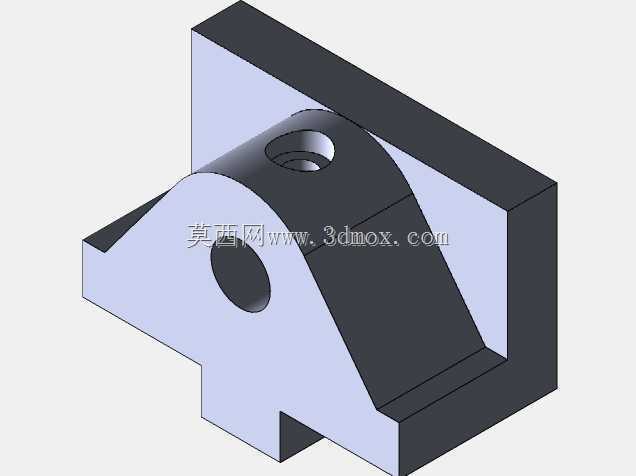

　　该支撑定位构件属于滑动副配套的装配组件，主要应用于工装夹具、小型检测设备的直线滑动工位，承担滑动件的行程限位、侧向支撑以及铰接点位的承载作用，在手动工装、半自动装配工位的直线动作单元中十分常见。从结构设计逻辑来看，构件主体采用一体化铣削成型的长条形基座，基座底部开设通长的梯形滑槽，可直接与对应规格的梯形导轨配合，无需额外加装滑块组件，滑槽的配合面预留了0.02-0.05mm的间隙公差，既保证滑动过程无卡滞，也能控制侧向窜动量在0.03mm以内，满足普通工装的定位精度要求。基座一端设置带铰接孔的立式支撑耳，铰接孔内可配套铜套或者滚针轴承，用于连接摆臂、压杆等摆动类零件，支撑耳与基座的衔接处做了R3的圆角过渡，避免铣削加工时的应力集中，

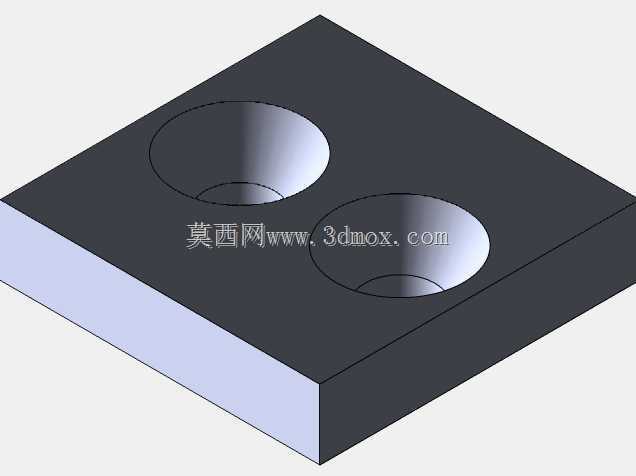

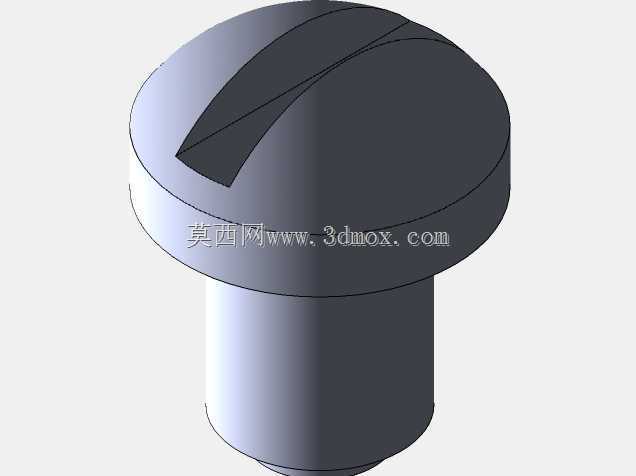

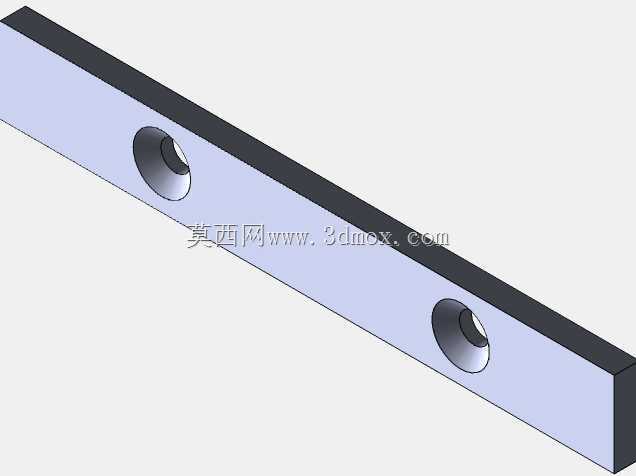

　　同时也能提升构件受侧向载荷时的结构强度，经受力校核，该支撑耳可承受最大1200N的径向载荷，适配多数手动工装的压合、翻转动作受力需求。基座另一端设置凸起的限位挡边，挡边高度与滑动行程的终止位置匹配，挡边端面可粘贴聚氨酯缓冲垫，减少滑动到位时的刚性碰撞，降低工位动作的噪音与零件磨损。从安装边界来看，构件整体长度为120mm，基座宽度为36mm，总高度为52mm，铰接孔中心距离基座底面的高度为38mm，滑槽的开口宽度为18mm，梯形槽的单边斜度为12度，可适配市面上常规的18型梯形工业铝型材导轨，安装时无需额外加工转接板，直接将滑槽卡入导轨后，可通过基座侧面的M4顶丝孔锁紧固定，也可根据使用需求在基座底面加工沉头孔，

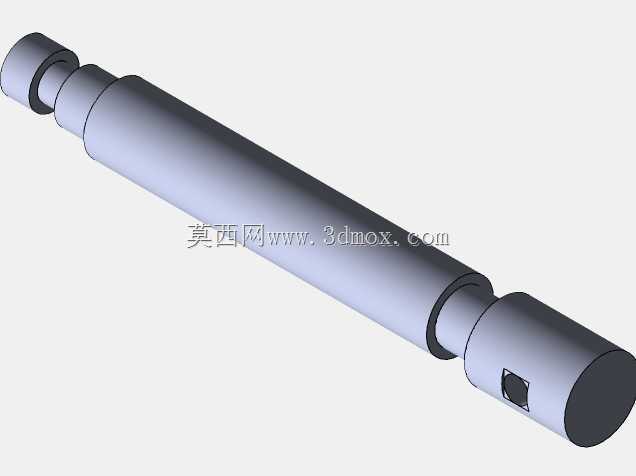

　　通过螺栓直接固定在工作台面作为固定支撑座使用。设计过程中对构件的壁厚做了均衡处理，基座主体壁厚为6mm，支撑耳的壁厚为8mm，在保证整体结构刚性的前提下尽可能缩减了材料占用，若采用铝合金6061材质加工，整体重量仅为0.21kg，便于工位的拆装调整；若采用45号钢调质处理，可用于承载要求更高的冲压辅助工位。铰接孔的直径设计为12mm，公差带为H7，可直接配合直径12mm的铰接轴或者标准轴承，无需二次修配，支撑耳的两个侧面与铰接孔的垂直度公差控制在0.02mm以内，避免摆动件安装后出现卡滞、偏磨的问题。基座顶面为平面设计，可根据实际使用需求加装行程开关、磁性感应器等检测元件，也可作为小型工件的临时支撑面使用，顶面的平面度公差为0.

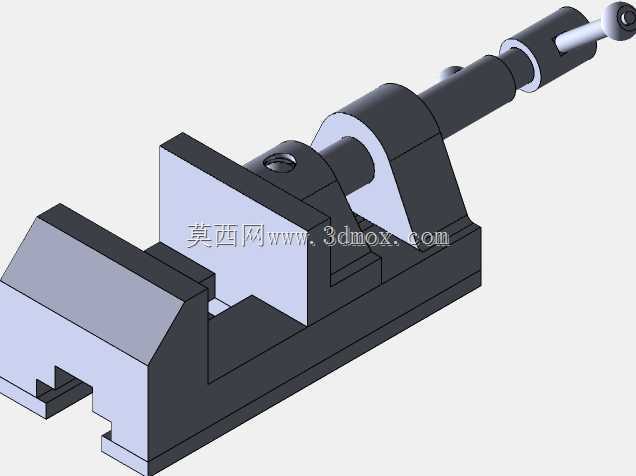

　　05mm，满足普通检测元件的安装基准要求。在实际产线应用中，这类构件常成对使用，分别布置在滑动行程的两端，中间配合滑动载板，可实现小型工件的直线移送、压装工位的滑动导向，也可单独作为翻转机构的固定铰接座使用，用于小型料斗、压板的翻转支撑。设计时充分考虑了加工工艺性，所有棱角处均做了C1的倒角处理，避免加工和装配过程中划伤操作人员，所有加工面的粗糙度要求均为Ra3.2，非加工面为Ra6.3，普通数控铣床即可完成全部加工工序，无需特殊工装或者五轴加工设备，加工成本较低，适合批量制作备用。滑槽的两个配合面做了淬火处理建议，若用于高频滑动的工位，可将滑槽表面硬度提升至HRC40-45，提升构件的耐磨性能，延长使用寿命；若仅用于手动调整、低频次滑动的工位，直接采用常规材质加工即可满足使用需求。
