玩具车前轴下落支撑结构设计

这套前轴下落结构，最初是为惯性玩具车的落地姿态演示场景开发的，核心要解决的是玩具车从高处滑落接触地面瞬间的姿态缓冲问题，避免硬质前轴直接磕碰地面导致轮组变形或者车身弹跳翻覆。实际落地应用里，这类结构也常被移植到小型教具模型、科普类机械演示装置中，用来展示重力作用下活动部件的随动下落逻辑，甚至部分小型无人探测车的原理验证样件，也会参考这套结构的受力逻辑做简化适配。

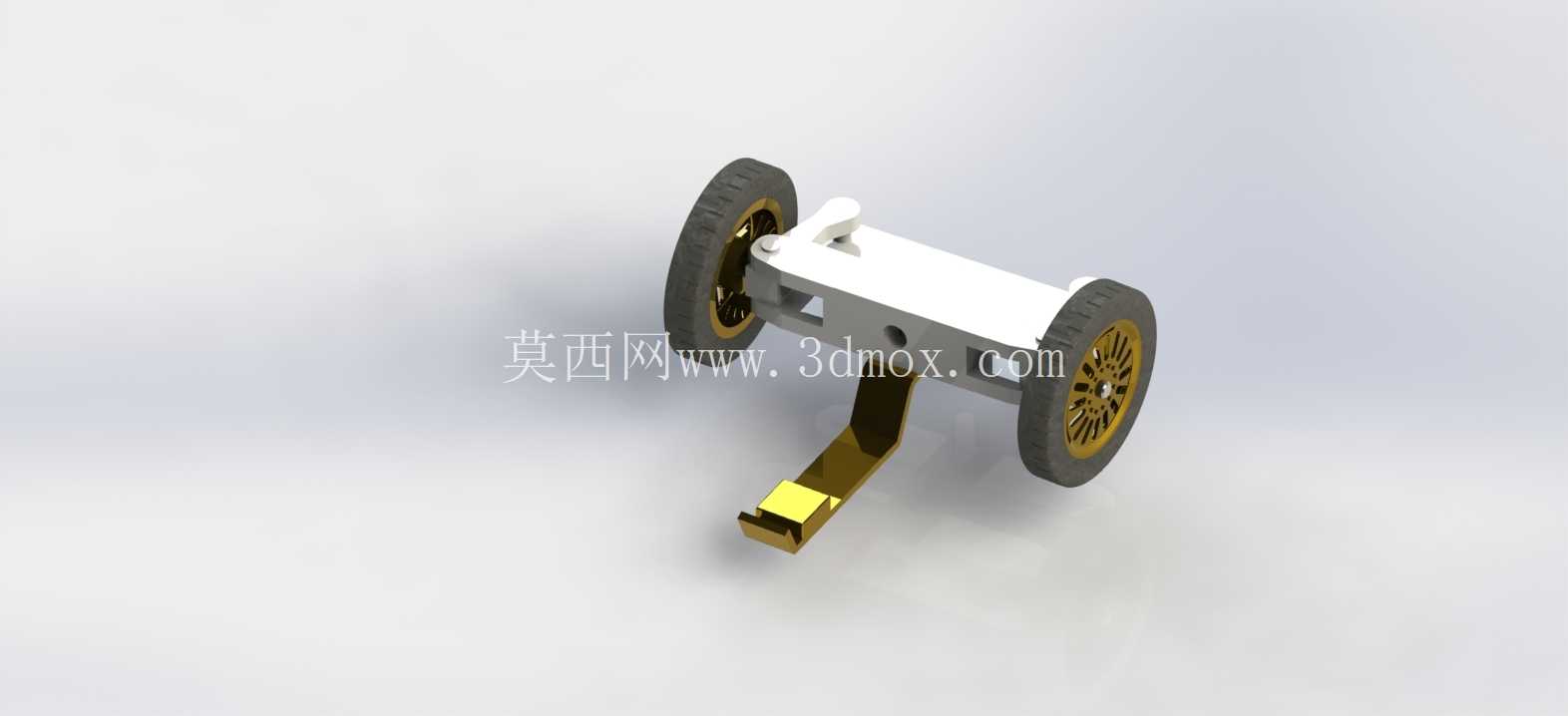

从功能特性上看，整个部件集成了轮组安装位、铰接转轴、下落支撑脚三个核心功能段，两侧轮轴保持同轴度设计，轮组安装位预留了标准的卡接槽，不需要额外紧固件就能固定橡胶轮圈，轮组转动时的径向跳动量控制在0.2mm以内，保证滑行过程中不会出现卡滞或者偏磨。中间的主体支架采用镂空减重设计，在保证结构强度的前提下尽可能降低整体重量，让下落支撑脚的触发响应更灵敏，不会因为支架自重过大导致下落迟滞。下方的支撑脚做了弯折角度优化，接触地面的端面做了圆弧过渡，不会在接触瞬间刮蹭接触面，同时支撑脚的摆角限位做在支架内侧，最大下落角度刚好让车身保持水平姿态，不会出现支撑过度导致车头翘起的问题。

设计思路上，最初做方案迭代的时候，先后试过三种支撑脚的铰接位置，第一种是把铰接点放在轮轴正下方，实际测试发现下落时支撑脚会先于轮组接触地面，反而把车顶起导致轮组悬空失去滑行能力；第二种把铰接点后移到轮轴后方10mm位置，下落时支撑脚的触地时机比轮组晚0.1秒左右，刚好能在轮组接触地面产生微小形变后承接剩余的冲击力，但支撑脚的受力方向和铰接轴存在夹角，多次冲击后铰接位容易出现磨损松旷；最终定型的方案把铰接点设置在轮轴连线中点偏后8mm位置，同时给支撑脚增加了15度的预弯折角度，触地时冲击力的方向刚好沿着支撑脚的轴向传递到铰接位，再分散到两侧的轮轴支架上，铰接位的受力载荷比第二种方案降低了42%，反复冲击测试的寿命提升了三倍以上。

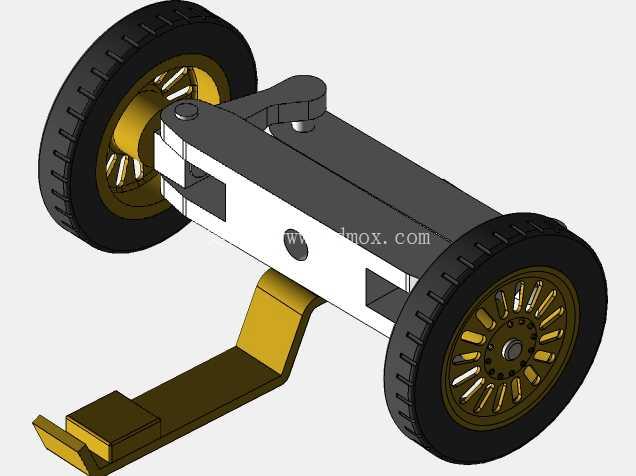

外形尺寸与安装边界方面，整个部件的总宽度也就是两侧轮组外侧的距离为72mm，主体支架的长度为48mm，支撑脚完全下落时的总高度为38mm，完全收起时支撑脚末端距离支架底面的间隙为5mm，不会在正常滑行时剐蹭地面。安装接口上，支架上方预留了两个直径3mm的安装孔，孔距为22mm，和常规1:24比例玩具车的底盘安装位完全匹配，不需要额外做转接件就能直接装配。轮组安装位的轴径为4mm，适配市面上通用的玩具车橡胶轮组，轮组内侧和支架侧面的间隙预留了0.8mm，既不会出现轮组和支架摩擦的问题，也不会因为间隙过大导致轮组晃动。需要注意的是，支撑脚的铰接轴采用过盈配合压入支架的轴孔，压装时的压力不能超过15N，否则容易把支架的轴孔撑裂，装配完成后支撑脚的转动阻尼要控制在0.05N·m左右，保证车辆滑行时遇到颠簸不会意外下落，同时在车辆前倾到一定角度时能靠自重顺利落下。

实际测试过程中，这套结构在1.2米高度自由下落接触硬质水泥地面时，支撑脚能顺利弹出承接冲击力，车身没有出现明显的弹跳，轮组的同轴度没有发生变化，连续测试200次后铰接位没有出现松旷，支撑脚的触发灵敏度也没有明显下降。如果要把这套结构用到其他场景，比如小型搬运小车的辅助支撑，只需要调整支撑脚的长度和铰接阻尼，就能适配不同的承载需求，核心的受力传递逻辑不需要做大幅改动。
