IKR2024款卡丁车钢管车架底盘结构

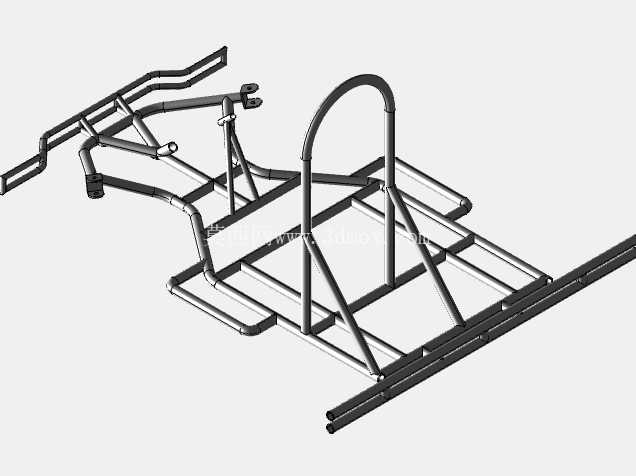

这套卡丁车底盘采用空间钢管桁架式承载结构，是卡丁车整车的核心承载基体，所有动力总成、转向机构、行走系统、座椅以及防护构件都需要依托该底盘完成安装定位，直接决定整车的行驶刚性、操控响应特性以及驾乘安全边界。从实际应用场景来看，这类底盘既可以用于商用游乐场地的经营性卡丁车，也可适配业余赛事级别的改装卡丁车，不同场景下对底盘的刚性、重量、安装接口的要求存在细微差异，这套结构在设计阶段就预留了多组通用安装位，能够覆盖多数常规卡丁车的装配需求。

从结构设计思路来看，整体采用冷拔无缝钢管弯折后焊接成型，主纵梁采用连续通长的钢管布置，从车头防撞段一直延伸至车尾动力安装段，避免了多段拼接带来的应力集中问题；前部的双叉臂安装位做了局部加强，通过斜向支撑管将前轮受到的冲击载荷分散到主纵梁与中部横梁上，避免单点受力导致的焊缝开裂。中部的驾驶舱区域，围绕座椅安装点、方向盘转向柱固定位做了网格化的管架排布，既能够给驾乘人员留出足够的腿部操作空间，又能在侧面受到撞击时通过管架的变形吸能，缓冲撞击力传递到驾乘人员身上的强度。后部的动力安装区，根据发动机与后桥的安装尺寸，预留了对应的固定支座焊接位，横向布置的加强梁能够抵消动力输出时带来的扭转力矩，避免急加速时车架出现过度扭转变形影响传动效率。

从安装边界与尺寸控制来看，整车架的轮距、轴距参数完全符合常规卡丁车的通用规格，前部防撞杠的突出长度满足场地游乐设备的安全防护要求，不会因为突出量不足导致碰撞时前轮直接受到刚性冲击；后部的防滚环采用大弧度弯管成型，高度超过驾乘人员坐姿状态下的肩部位置，在车辆出现倾覆时能够首先接触地面，避免驾乘人员被挤压。底盘底部的管架排布预留了足够的离地间隙，能够适应场地内的微小起伏路面，不会因为管架突出剐蹭地面导致行驶失控。所有管架的连接节点都采用相贯线切割后满焊处理，焊缝位置避开了应力集中的弯折区域，能够保证长期高频使用下的结构强度，不会因为反复的冲击载荷出现焊缝疲劳开裂。

在功能特性上，这套底盘没有采用多余的装饰性结构，所有管架的排布都服务于承载与防护需求，整体重量控制在合理区间，既不会因为过重影响车辆的加速性能，也不会因为过度减重导致刚性不足出现行驶过程中的车架形变。转向系统的安装位预留了调节余量，可以根据不同的驾乘需求调整转向柱的倾斜角度，适配不同身高的驾驶者。制动系统的管路固定点沿着主纵梁内侧布置，能够避免行驶过程中路面飞溅的杂物磕碰制动管路，提升制动系统的工作可靠性。座椅安装位设置了多组固定孔位，可以根据需求调整座椅的前后位置，匹配不同的驾乘坐姿，同时也方便后期更换不同规格的赛车座椅。

从实际使用的角度出发，这类钢管桁架底盘相比冲压焊接的一体式底盘，具备更好的维修便利性，当局部管架因为碰撞出现变形时，可以单独切割更换变形的管段，不需要整体更换底盘，能够大幅降低后期的运维成本，尤其适合高频使用的商用游乐场地。底盘前部的防撞段设计为可拆分的结构，碰撞损坏后可以快速拆卸更换，不需要对主车架进行切割焊接，大幅缩短维修停场的时间。所有的安装孔位都采用统一的规格标准，能够适配市面上多数通用的卡丁车改装配件，不需要额外进行打孔焊接改造，降低了整车装配的难度。
