复古蒸汽风格童趣玩具机车结构设计

这款玩具机车的结构设计，最初的应用场景锚定在儿童益智拼装玩具、桌面装饰摆件以及铸造工艺教学演示三个方向，在做结构拆分的时候，首先考虑的是铸造脱模的可行性，毕竟该套模型对应的是铸造模开发场景，所有外露的曲面结构都做了拔模斜度校验，避免出现倒扣结构导致后续开模后无法顺利脱模。从实际用途来看，这款产品既可以作为低龄儿童的益智拼装组件，锻炼孩子的动手组装能力，也可以作为复古工业风的桌面陈设品，适配文创店、复古主题展馆的周边衍生品开发，同时拆分后的零件结构也能作为铸造工艺入门的教学案例，让学员直观理解小型铸件的分型面选择逻辑。

功能特性上，整个机车做了结构简化处理，剔除了实际蒸汽机车中复杂的管路排布与内部动力传动结构，保留了蒸汽机车最具识别度的外置烟囱、汽包、驾驶室、走行轮组这些视觉元素，轮组部分做了同轴转动的结构预留，组装完成后可以沿平面顺畅滑动，不会出现卡滞问题；驾驶室部分做了半开放的可视窗口，既还原了真实机车的驾驶室形态，也避免了全封闭结构带来的铸造壁厚不均问题，烟囱顶部做了格栅状的细节造型，在不增加脱模难度的前提下提升了整体的仿真度。

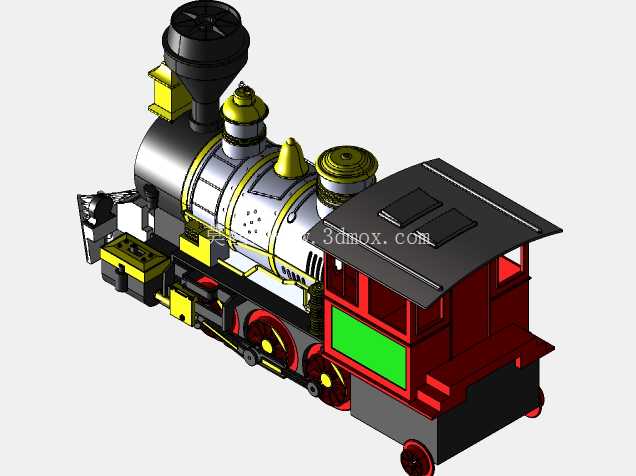

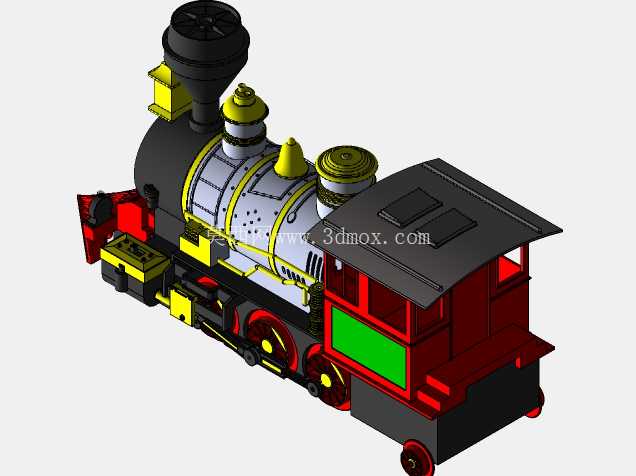

设计思路上，没有完全照搬真实蒸汽机车的比例，而是做了卡通化的比例调整，将锅炉部分的直径做了适度放大，驾驶室的高度做了小幅提升，整体视觉风格更偏向圆润可爱，适配玩具产品的受众审美；颜色分区上做了明确的结构分界，黑色对应锅炉、烟囱与底盘部分，红色对应驾驶室与前端排障器，黄色对应走行部的细节装饰与汽包部件，绿色作为驾驶室前窗的点缀色，各个颜色对应的零件都是独立拆分的，后续铸造完成后可以直接分色喷涂，不需要做复杂的遮罩处理。

外形尺寸与安装边界方面，整体装配完成后的长度控制在180mm左右，宽度控制在65mm，高度控制在100mm，属于单手可握持的尺寸范畴，适合儿童抓握玩耍；各个零件之间的连接采用了插接式的定位结构，没有额外设计螺丝、销钉等紧固件，既降低了组装难度，也避免了小零件脱落带来的儿童误食风险，所有插接位的配合公差控制在0.15mm，既保证组装后不会出现松脱，也不会因为过盈量太大导致儿童无法顺利拼装。走行轮组的安装轴位做了沉台设计，轮组装配后两侧不会突出车体侧面，避免滑动时轮组与外物剐蹭，底盘部分做了平整化处理，放置在平面上时不会出现局部悬空的晃动问题，锅炉部分与底盘的连接位做了三个均匀分布的定位柱，装配后可以保证锅炉与底盘的同轴度，不会出现歪斜的情况。在做结构校验的时候，特意将所有壁厚控制在2.5mm-3mm之间，既保证铸件的结构强度，不会因为轻微摔碰就出现断裂，也避免了壁厚过大导致铸造时出现缩孔缺陷，所有的棱角位置都做了R1.5的圆角处理，没有尖锐的边角，符合玩具产品的安全设计要求。
