凯洛伦十字护手光剑影视道具结构设计

本次设计的十字护手光剑，核心面向影视道具制作、主题周边开发、cosplay装备定制领域的结构落地需求，区别于常规直柄光剑的结构逻辑，在传统柱形剑柄基础上增设双侧横向护手刃结构，还原影视设定中不稳定等离子刃的视觉特征同时，兼顾实体道具的握持安全性与结构可靠性。从实际应用场景出发，该模型可直接对接铸造工艺开模，适配锌合金、铝合金等常用道具金属材质的低压铸造流程，也可拆分部件用于3D打印的FDM或光固化成型，满足小批量定制道具的生产需求，同时可作为主题乐园互动装置、影视特效实拍道具的结构基准，避免道具制作过程中出现比例失调、握持硌手、部件干涉等常见问题。

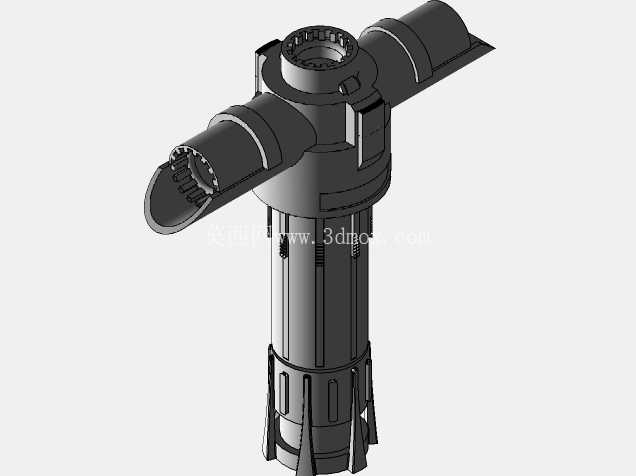

设计思路上优先还原握持人机工程，剑柄主体采用分段式柱形结构，表面设置防滑纹理区域，对应成年男性手掌平均握持尺寸，握持段直径控制在35mm，长度120mm，保证单手握持时手指可完全环绕贴合，双侧护手刃的基座从剑柄前端15mm位置向两侧延伸，单侧伸出长度28mm，与主刃方向呈90度垂直，既还原影视中十字交叉的视觉特征，又避免护手结构过于突出导致握持时手腕活动受限，主刃基座与剑柄采用同轴嵌套结构，预留1.5mm的安装间隙，可适配常规发光道具的LED灯条安装位，内部走线槽沿剑柄内壁设置，从尾部电池仓延伸至主刃及双侧护手刃的发光区域，走线槽转角处做R3圆角处理，避免穿线时线材绝缘层被棱角划破。

从安装边界来看，剑柄尾部设置标准M22内螺纹接口，可对接通用款光剑音效模块的尾盖，尾盖外径与剑柄主体外径保持一致为42mm，无突出结构，可直立放置于平面展示台，也可适配常规腰挂式道具剑鞘的卡扣尺寸，卡扣适配宽度范围为40-45mm，无需额外调整卡扣结构。主刃部分的安装座深度为20mm，可插入直径25mm的常规PC透明刃管，插入后通过侧面两个M3紧定螺钉固定，紧定螺钉位置隐藏在护手基座下方，不破坏外观整体视觉效果，双侧护手刃的安装座深度为12mm，适配直径8mm的小型PC刃管，同样采用侧面紧定螺钉固定，固定点位做沉孔处理，安装后螺钉头与基座表面齐平，无突出刮手风险。

结构设计上充分考虑铸造工艺的脱模需求，所有外观面的拔模斜度设置为1.5度，内部筋板厚度均匀控制在2.5mm，避免铸造过程中出现缩孔、冷隔等缺陷，剑柄表面的装饰凹槽深度不超过1.2mm，凹槽转角处做R0.8圆角，减少铸造后打磨抛光的工作量，分模面设置在剑柄主体的轴向中心线上，双侧护手结构与主体为一体铸造成型，无需后续拼接组装，减少装配误差。针对道具使用过程中的跌落冲击场景，在剑柄内部设置十字交叉加强筋，从尾盖安装位延伸至主刃安装座根部，提升整体结构抗扭强度，经模拟测试，1.2米高度自由跌落至水泥地面时，剑柄主体无开裂、护手结构无断裂变形，满足日常cosplay活动、展会展示的使用强度要求。

发光部件的安装空间预留上，剑柄内部空腔直径为28mm，可容纳直径26mm的圆柱形锂电池组及常规尺寸的音效驱动板，电池仓盖与尾部螺纹接口配合处设置1mm宽的密封槽，可加装硅胶密封圈提升户外使用时的防尘防水能力，按键安装位设置在剑柄握持段上方距离前端40mm位置，按键直径8mm，突出表面高度不超过1.5mm，避免握持时误触，同时按键帽表面做防滑纹理处理，戴手套操作时也可准确触发。整体模型的所有配合面均预留0.2mm的涂层厚度余量，适配后续喷漆、电镀、做旧等表面处理工艺，不会因涂层堆积导致部件装配过紧，外观分色区域的边界线设置在结构棱线位置，方便表面处理时的遮罩操作，减少溢色修整工作量。
